• ОВЕН САУ-М6

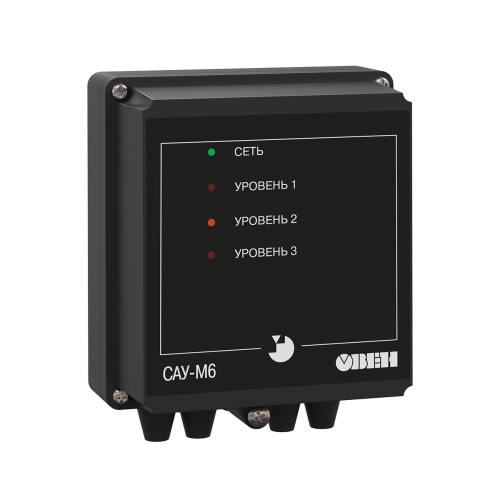

Сигнализатор жидкости 3-уровневый ОВЕН САУ-М6.

Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.

САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.

Прибор выпускается в корпусе настенного крепления типа Н.

Функциональные возможности сигнализатора уровня

  • Три независимых канала контроля уровня жидкости в резервуаре
  • Возможность инверсии режима работы любого канала
  • Подключение различных датчиков уровня – кондуктометрических, поплавковых
  • Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
  • Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением

Номинальное напряжение питания прибора

220 В частотой 50 Гц

Допустимые отклонения напряжения питания от номинального значения

10...+10 %

Потребляемая мощность, не более

6 ВА

Количество каналов контроля уровня

3

Количество встроенных выходных реле

3

Максимально допустимый ток, коммутируемый контактами встроенного реле

4 А при 220 В 50 Гц (cos   > 0,4)

Напряжение на электродах датчика уровня

не более 10 В частотой 50 Гц

Сопротивление жидкости, вызывающее срабатывание канала контроля

не более 500 кОм

Тип корпуса

настенный Н

Габаритные размеры корпуса

130×105×65 мм

Степень защиты корпуса

IP44

Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °С)

30...80 %

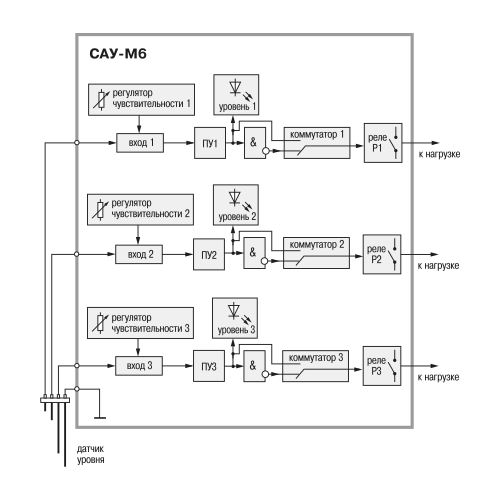

Функциональная схема ОВЕН САУ-М6

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.

Три независимых канала контроля

САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:

  • вход для измерения сопротивления кондуктометрического датчика на переменном токе;
  • регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
  • пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
  • коммутатор для переключения канала в инверсный режим работы;
  • выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

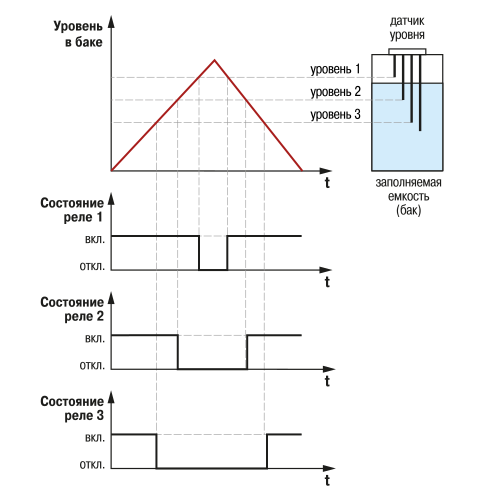

Пример временной диаграммы работы реле

Пример временной диаграммы работы реле САУ-М6

Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора.

При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» (см. рис.) или, наоборот, в состояние «включено»

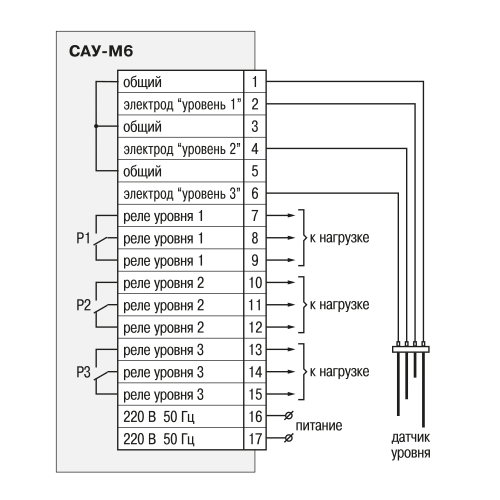

Схемы подключения


ОВЕН САУ-М6
