Поплавковые датчики (сигнализаторы) уровня ОВЕН ПДУ.

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики, также возможно изготовление датчиков ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х.

Для подключения к АСУ ТП датчики ОВЕН ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.

Модификации одноуровневых датчиков

Модель

Тип монтажа

Вид поплавка

Длина штока L, стандартное исполнение

Длина штока L максимальная (под заказ)

ПДУ-1.1

Горизонтальный

Цилиндрический

76 мм

2 500 мм

ПДУ-2.1

Вертикальный

Цилиндрический

40 мм

2 500 мм

ПДУ-3.1

Вертикальный

Шарообразный

85 мм

3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

Модель

Тип монтажа

Вид поплавка

Длина штока L, максимальная (под заказ)

ПДУ-1.2

Горизонтальный

Цилиндрический

2 500 мм

ПДУ-2.2

Вертикальный

Цилиндрический

2 500 мм

ПДУ-3.2

Вертикальный

Шарообразный

3 000 мм

Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Модификации трехуровневых датчиков

Модель

Тип монтажа

Вид поплавка

Длина штока L, максимальная (под заказ)

ПДУ-3.3

Вертикальный

Шарообразный

3 000 мм

Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

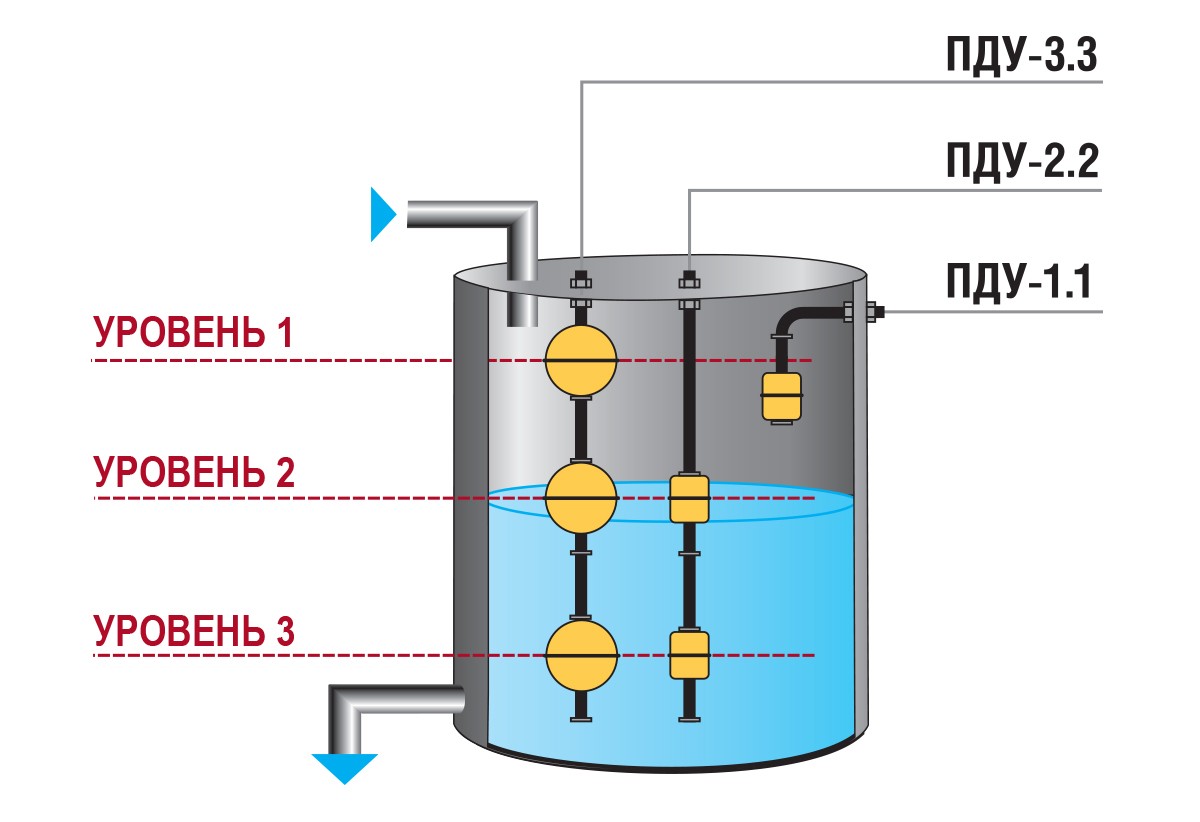

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

Варианты крепления датчиков ОВЕН ПДУ


Рис. 1.  Варианты крепления датчика уровня: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1)

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

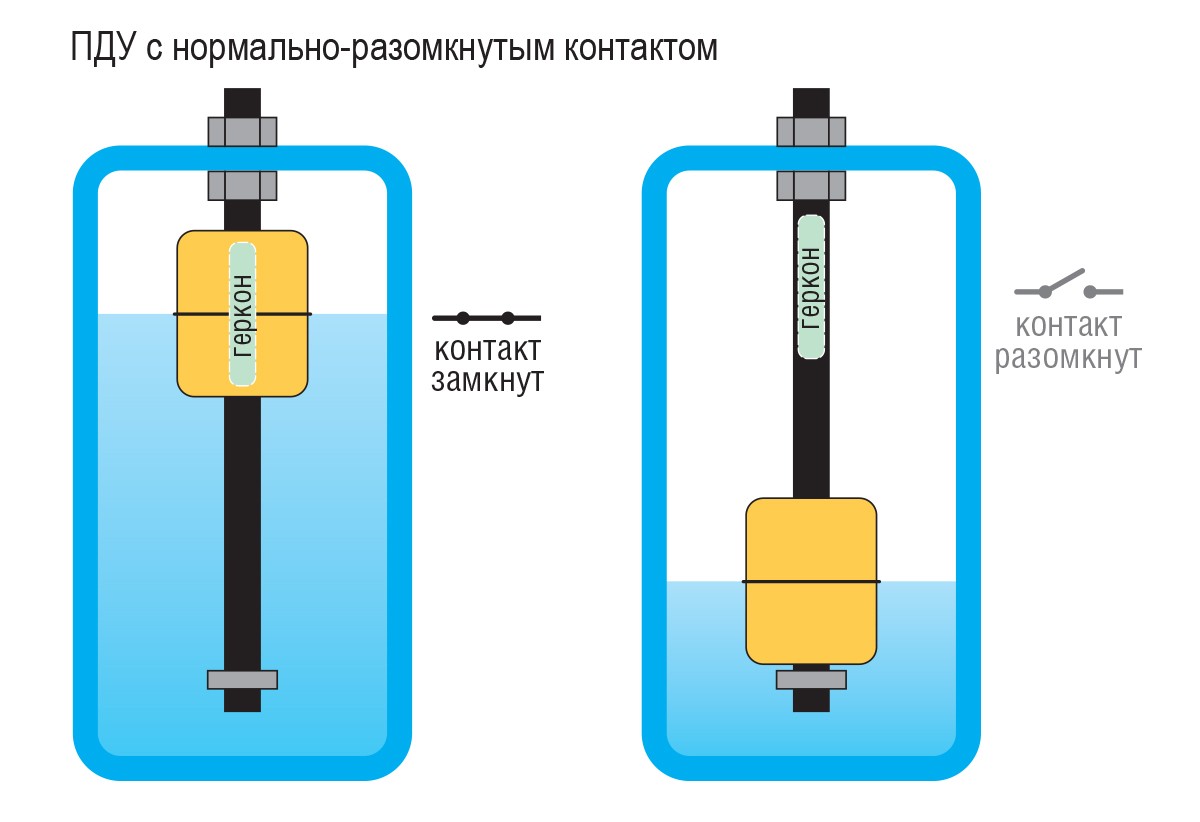

а) ПДУ с нормально-разомкнутым контактом

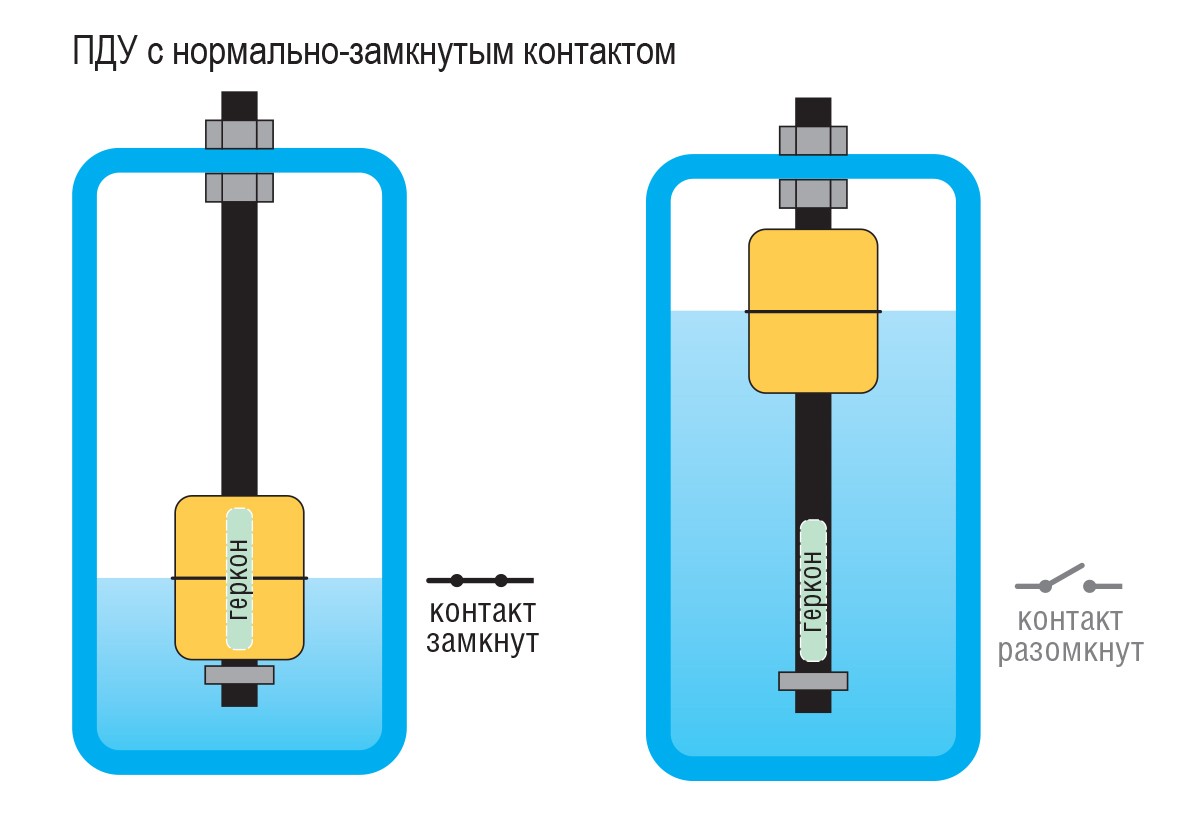

б) ПДУ с нормально-замкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Наименование параметра

Значение

ПДУ-1.Х

ПДУ-2.Х

ПДУ-3.Х

Электрические параметры

Количество сигнализируемых уровней

1 или 2

1; 2; 3

Максимальная коммутируемая мощность, Вт

10

30

Максимальный коммутируемый ток, А

0,5

2

Максимальное коммутируемое напряжение, В

180

300

Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А

1×106

Конструктивные параметры

Расположение оси крепежного отверстия датчика в резервуаре

Горизонтальное

Вертикальное

Максимальная длина штока до нижнего уровня, мм

2500

3000

Cостояние контактов датчика в нижнем положении поплавка

Нормально-разомкнутое

Нормально-замкнутое

Плотность измеряемой среды, г/см3

0,70

0,65

Температура контролируемой среды, °С

-40...+105

Давление контролируемой среды, МПа

1,6

2

Материал рабочей части датчика

Сталь 12Х18Н10Т (шток)

и AISI 316L (поплавок)

Степень защиты по ГОСТ 14254

IP68

Длина провода, м (не указывается при заказе)

0,5

Длина кабельного вывода, м

Значение кратное 1, минимальная длина 3

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х

Габаритные чертежи

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ

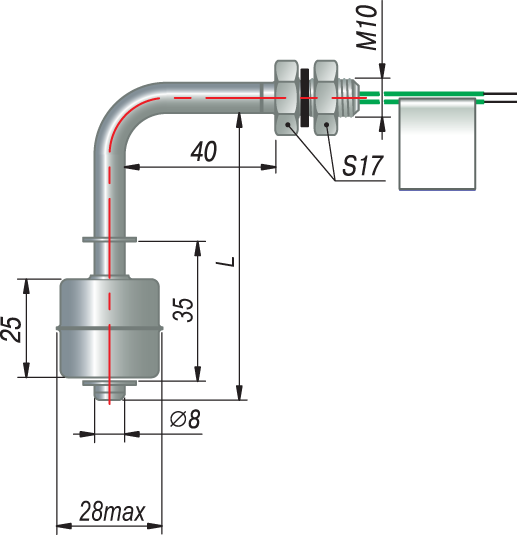

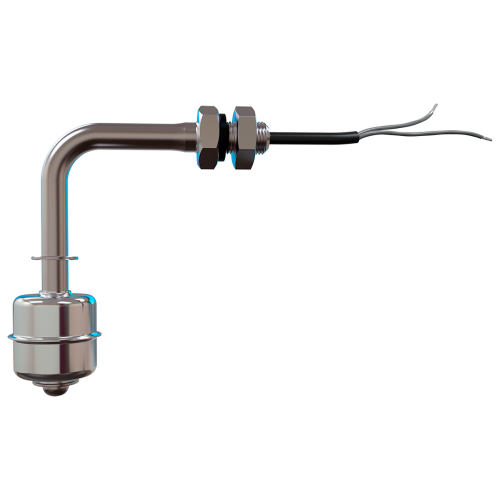

Поплавковый датчик уровня горизонтального крепления ПДУ-1.1

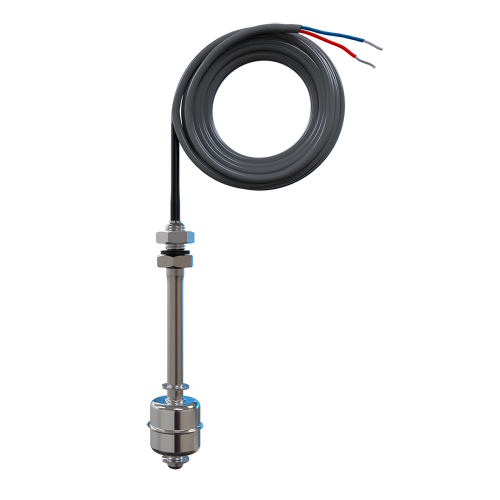

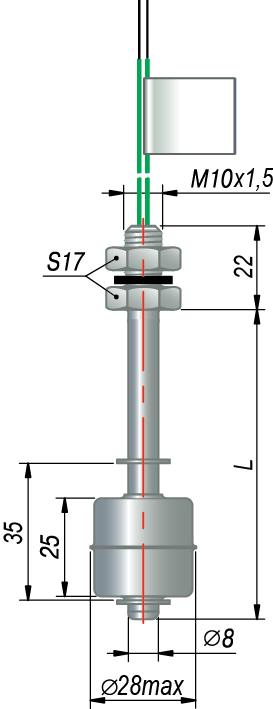

Поплавковый датчик уровня вертикального крепления ПДУ-2.1

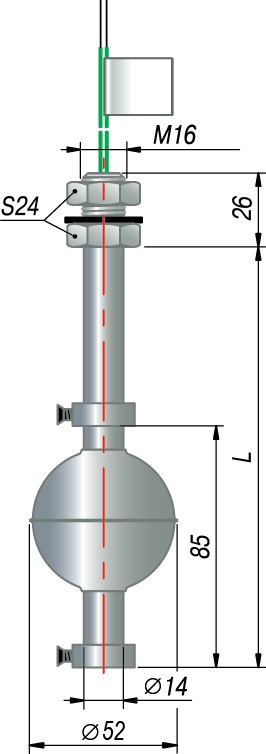

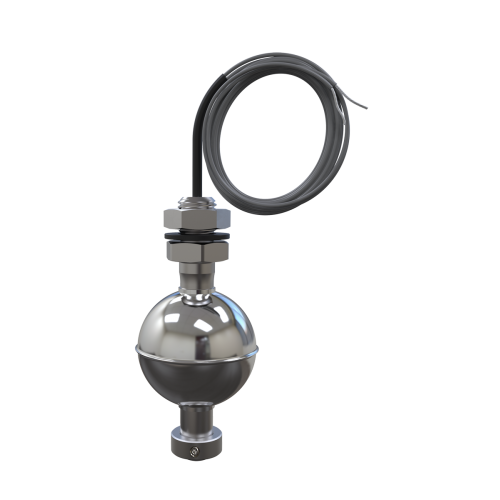

Поплавковый датчик уровня вертикального крепления ПДУ-3.1

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ

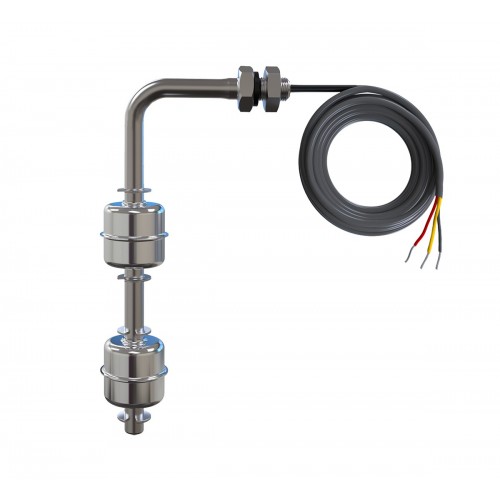

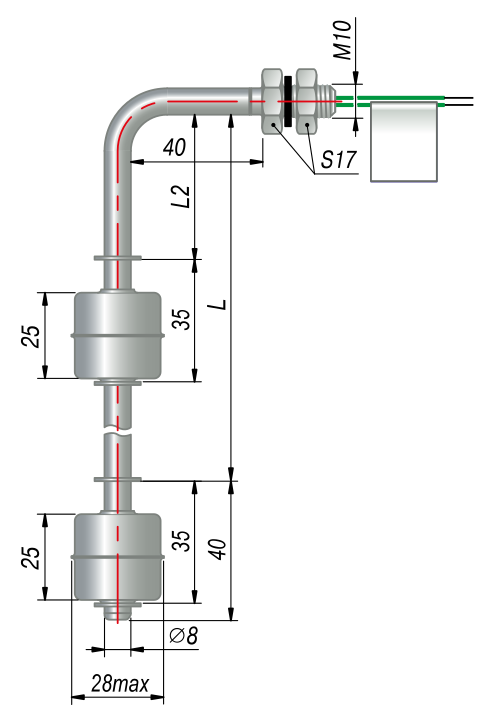

Двухуровневые поплавковые датчики уровня ПДУ-1.2

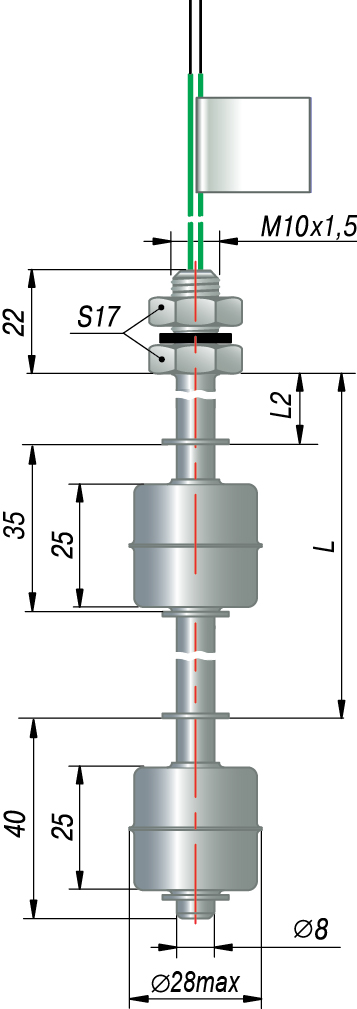

Двухуровневые поплавковые датчики уровня ПДУ-2.2

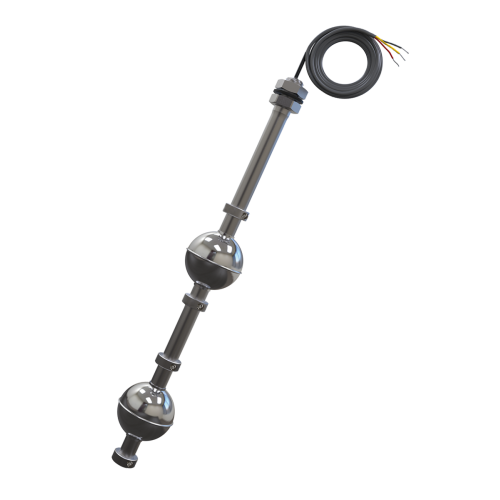

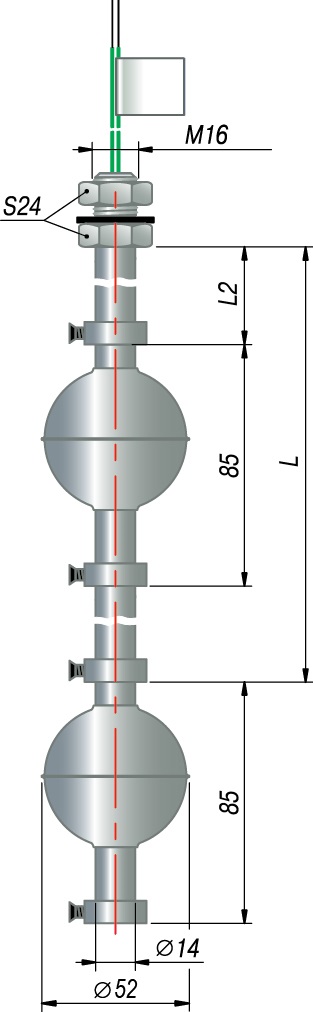

Двухуровневые поплавковые датчики уровня ПДУ-3.2

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ

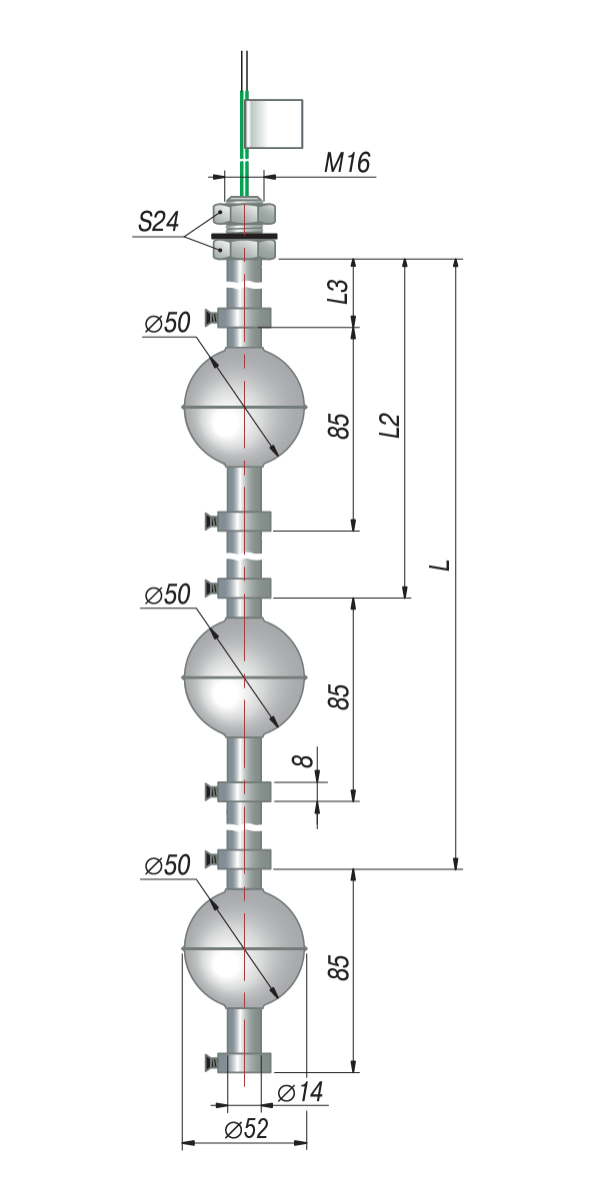

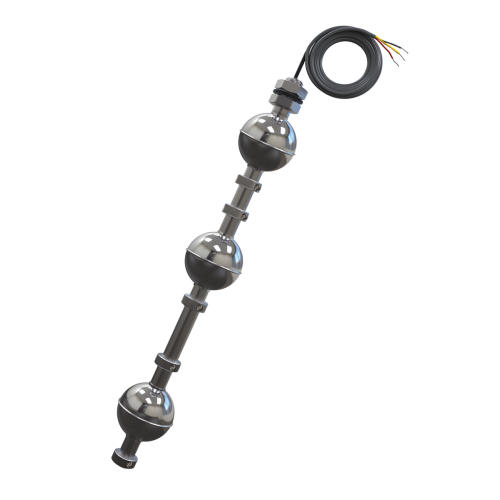

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-3.3
Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-3.3
