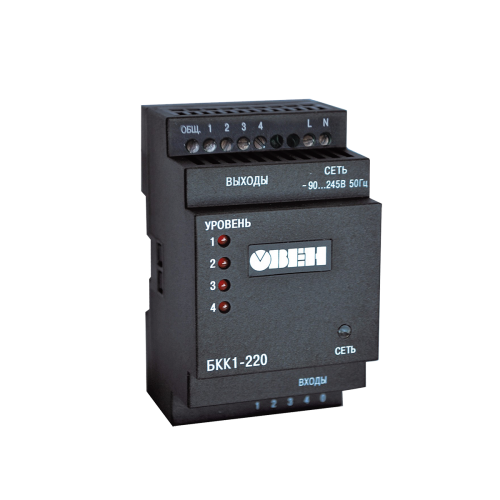

Сигнализатор уровня жидкости на 4 канала на DIN рейку ОВЕН БКК1.

Прибор ОВЕН БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.

Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.

Функциональные возможности

  • Четыре независимых канала контроля уровня жидкости в резервуаре
  • Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
  • Исполнение на din-рейку (размещение внутри щита)
  • Два варианта питания =24 В или ~220 В
  • Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
  • Простая настройка без демонтажа прибора

Технические характеристики

Характеристика

БКК1-24

БКК1-220

Напряжение питания прибора

14…36 В пост. тока
(номинальное 24 В)

90…264 В 47...63 Гц
(номинальное 220 В)

Потребляемая мощность

не более 1 Вт

не более 4 ВА

Количество каналов контроля уровня

4

Напряжение питания датчиков уровня

не более 5 В переменного тока частотой от 1,5 до 2,5 Гц

Тип дискретного выхода

4 транзисторных двунаправленных ключа

4 э/м реле, нормально разомкнутый контакт

Допустимая нагрузка выхода

50 мА пост. тока 36 В

2 А перем. тока 240 В

Тип корпуса

на DIN-рейку 35 мм Д3

Габаритные размеры корпуса

54×95×57 мм

Степень защиты корпуса

IP20

Температура окружающего воздуха

–25...+70 °С

–10...+50 °С

Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)

не более 80 %

Атмосферное давление

84...106,7 кПа


Функциональная схема прибора

Функциональная схема БКК1

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

Четыре канала контроля уровня

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

Выходные устройства (ключи)

Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

  • БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
  • БКК1-220 – четырьмя э/м реле.

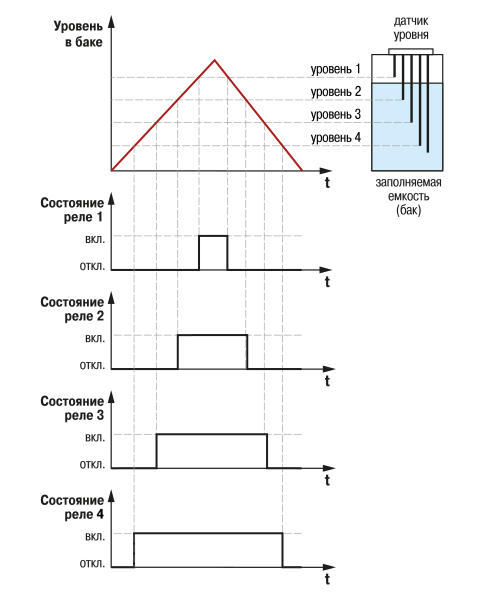

Пример временной диаграммы работы выходного ключа (реле)

Пример временной диаграммы работы выходного ключа (реле) БКК1

Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»)

Схемы подключения

Схема подключения БКК1-24

Схема подключения БКК1-220


ОВЕН БКК1

  • Производитель: ОВЕН
  • Модель: ОВЕН БКК1
  • от 3900р.
