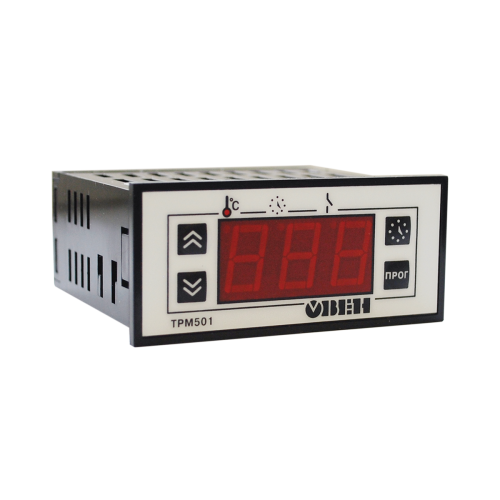

• ОВЕН ТРМ501

ТРМ501 регулятор с цифровым таймером.

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.
Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.
Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.

Функциональные возможности реле-регулятора ОВЕН ТРМ501

  • Измерение и регулирование температуры или другой физической величины
  • Универсальный вход для подключения первичных преобразователей широкого спектра
  • Управление «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
  • Дистанционное управление запуском/остановкой
  • Встроенный таймер для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
  • Три режима работы регулятора и таймера
  • Дополнительное реле для сигнализации об аварийной ситуации
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания
  • Защита уставок регулятора и таймера от несанкционированных изменений
  • Технические характеристики

    Питание

    Напряжение питания

    12 В (постоянного или переменного тока)

    Допустимое отклонение напряжения питания

    –10 ...+10 %

    Максимально допустимый ток источника питания

    250 мА

    Входы

    Время опроса входных каналов, не более

    1 с

    Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)

    ±0,5 %

    Входное сопротивление прибора для унифицированного сигнала:

    – тока 0...5 мА, 0...20 мА, 4...20 мА;

    10 Ом ±0,5 %

    – напряжения 0...100 мВ, 0...50 мВ.

    не менее 100 кОм

    Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП")

    0...0,8 В

    Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП")

    2,4...30 В

    Выходное сопротивление устройства внешнего управления таймером

    не более 1 кОм

    Выходы

    Количество встроенных выходных э/м реле

    2

    Максимально допустимый ток, коммутируемый контактами э/м реле

    8 А при 220 В 50 Гц и cos φ > 0,4

    Таймер

    Время работы таймера:

    ТРМ501

    0...999 мин

    ТРМ501-C

    0...999 с

    ТРМ501-Д

    0...99,9 с

    Дискретность времени работы таймера:

    ТРМ501

    1 мин

    ТРМ501-С

    1 с

    ТРМ501-Д

    0,1 с

    Корпус

    Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели

    щитовой Щ3, 76×34×70 мм, IP54

    Устройства, подключаемые к дополнительному (управляющему) входу

    • Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
    • Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
    • Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА

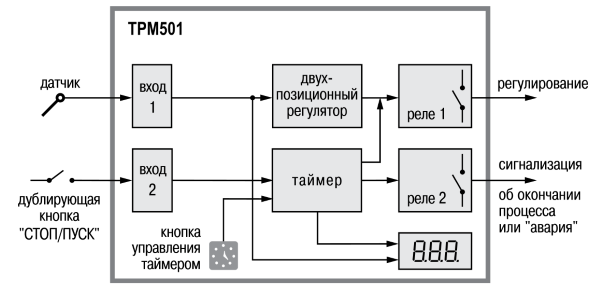

Функциональная схема прибора

Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.

Три режима работы регулятора и таймера:

  1. Таймер включен и управляет работой регулятора: процесс регулирования будет запускаться и останавливаться таймером (см. пример ниже). Выходное реле 2 используется для сигнализации об окончании процесса регулирования.
  2. Регулирование происходит независимо от таймера (который может быть включен или выключен). По окончании времени работы таймера реле 2 замыкается, регулирование продолжается.
  3. Ручное управление запуском и остановкой процесса регулирования. Таймер при этом включен, уставка таймера равна 0.



ОВЕН ТРМ501

  • Производитель: ОВЕН
  • Модель: ОВЕН ТРМ501
  • от 3456р.
