ИТП-17 компактный индикатор с цифровым дисплеем и универсальным входом

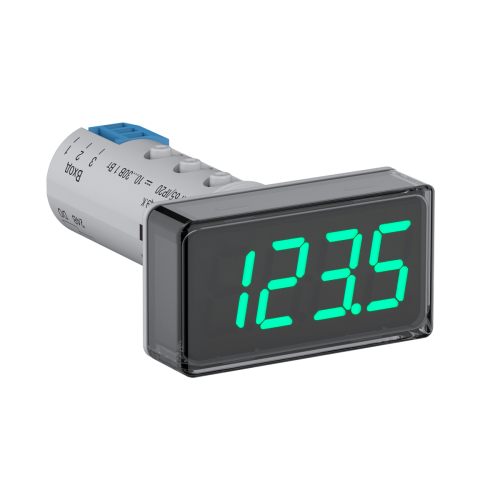

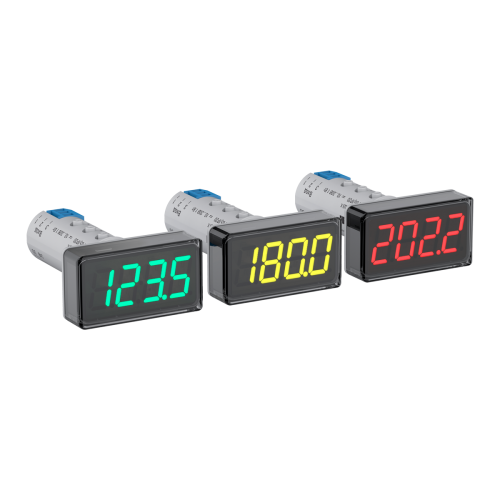

Компактный индикатор ОВЕН ИТП-17 предназначен для измерения и отображения параметров технологического процесса на цифровом 4-значном дисплее. Трехцветный индикатор отображает состояние измеряемой величины зеленым, желтым и красными цветами. Пороги смены цвета настраиваются. Универсальный аналоговый вход допускает подключение различных видов сигналов от датчиков температуры, давления, уровня, значений мощности, влажности, концентраций вещества, расхода и пр. Встроенный сигнализационный выход включается при достижении критической величины и позволяет активировать звуковую сигнализацию, индикатор на пульте диспетчера, а также произвести автоматическую блокировку работы до возвращения измеряемой величины в нормальный диапазон .

Функциональные возможности приборов ИТП

4-значный трехцветный индикатор.
Универсальный вход для контроля температуры давления, влажности, уровня и т.п.
Настройка трехцветной индикации по необходимым порогам.
Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
Выходное устройство для сигнализации или управления 200 мА 42 В.
Питание от внешнего источника постоянного напряжения 10...30 В.
Настройка при помощи USB через программу OwenConfigurator.
Режим постоянной индикации измеряемого параметра красным желтым или зеленым цветом.

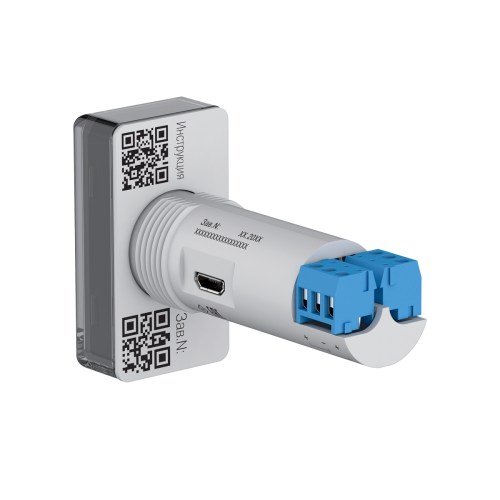

Конструктивные особенности:

Крепление в отверстие 22 мм.
Съемные винтовые клеммы с отверткой в комплекте.
Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
Степень защиты корпуса IP65** со стороны лицевой панели.
Гарантийный срок эксплуатации: 2 года.

** - подтверждено испытаниями в независимой аккредитованной лаборатории

Выпускаемые в настоящее время приборы ИТП-17 не имеют сертификата СИ, ведется работа по оформлению.

Работа индикации

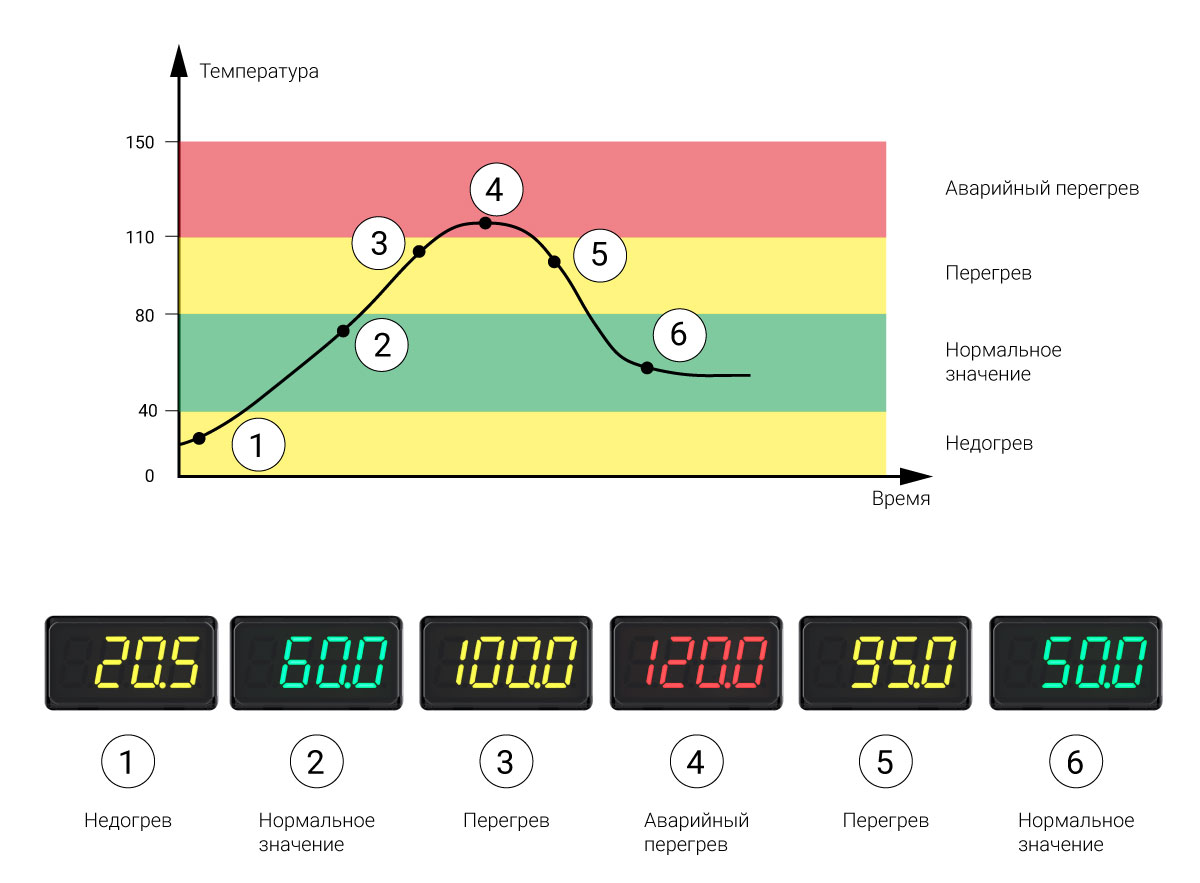

Наглядное оповещение о состоянии измеряемой величины в ИТП-17 сопровождается автоматической сменой цвета. Рассмотрим пример настройки цветовой сигнализации процесса нагрева. Определено четыре события: норма, недогрев, перегрев и аварийный перегрев. Для каждого события предназначен свой цвет индикатора.

Настройки цветовой сигнализации

Настройка индикатора ИТП-17 допускает установку любых пользовательских значений границ смен цвета и отображаемых для них цветов внутри диапазона измерения сигнала. Единственное правило – значения границ смен цвета каждой последующей зоны должно быть больше предыдущей границы.

Настройка индикатора ИТП-17

Схемы подключения

Схема подключения ИТП-17

Примеры схем подключения к приборам ОВЕН

ИТП17 + 4…20мА ТС

ИТП17 + 4…20мА ТС"

ИТП17 + 4…20мА ПД100 и внешним ИП

ИТП17 + ПР200(И 4…20мА)

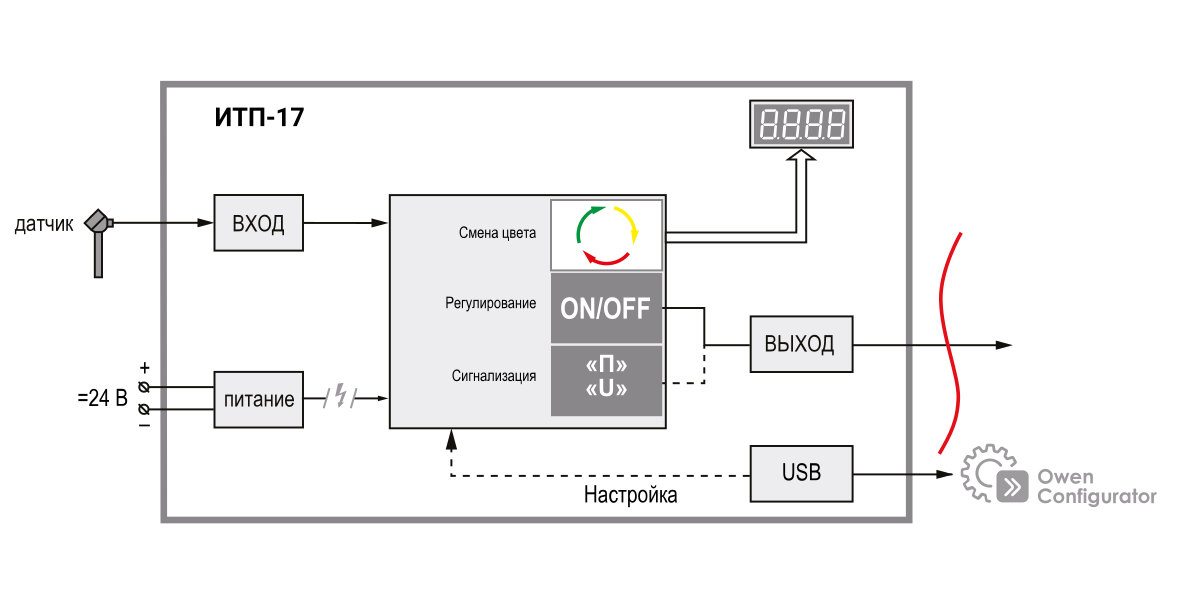

Функциональная схема

Технические характеристики

Параметр	Значение
Питание
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Характеристики входных сигналов
Количество каналов измерения	1
Тип входного сигнала	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/500/1000 Ом Cu, Pt, Ni, М, П, Н ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Время опроса входа, не более	1,0 с
Метрологические характеристики
Пределы допускаемой основной приведенной погрешности измерений, не более:
ТС, сигналы напряжения и силы постоянного тока	±0,25 %
ТП, пирометры	±0,5 %
Характеристики выходных сигналов
Количество выходных устройств	1
Типы выходных устройств	Транзисторный ключ n-p-n-типа: макс. постоянный ток нагрузки 200 мА макс. напряжение постоянного тока 42 В
Конструктивные исполнения
Габаритные размеры	Щитовой Щ9: 26×48×72 мм
Условия эксплуатации
Диапазон рабочих температур	-40…+60 ⁰С
Относительная влажность воздуха	Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление	От 84 до 106,7 кПа
Устойчивость к механическим воздействиям	Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013
Характеристики надежности
Степень защиты корпуса:
–щитовой Щ9 (со стороны лицевой панели)	IP65**
–щитовой Щ9 (со стороны клемм)	IP20
Средняя наработка на отказ	100000 ч
Средний срок службы	12 лет

Характеристики измерительных датчиков

Условное обозначение датчика	Диапазон измерений, °С
Термопреобразователи сопротивления по ГОСТ 6651-2009
50/100/500/1000П (α=0,00391 °С¹)	-200…+850
50/100/500/1000М (α=0,00428 °С¹)	-180 …+200
50/100/500/1000Cu (α)=0,00426 °С¹)	-50 …+200
50/100/500/1000Pt (α=0,00385 °С¹)	-200…+850
100/500/1000Ni (α=0,00617 °С¹)	-60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
РК-15	+400…+1500
РК-20	+600…+2000
РС-20	+900…+2000
РС-25	+1200…+2500
Сигнал напряжения по ГОСТ 26.011-80
0...1 В
Сигнал напряжения
-50...+50 мВ
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
TХК (L)	-200...+800
TХА (К)	-200…+1300
TЖК (J)	-200…+1200
TНН (N)	-200…+1300
TМК (Т)	-200…+400
TПП (S)	0…+1750
TПП (R)	0…+1750
TПР (В)	+200…+1800
TВР (А-1)	0…+2500
TВР (А-2)	0…+1800
TВР (А-3)	0…+1800
Термоэлектрические преобразователи по DIN 43710
TypeL	-200…+900

Примечание.
¹⁾α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R₀), деленное на 100 °С и округленное до пятого знака после запятой.
