• KIPPRIBOR HD-xx44.ZD3 / ZA2 [M02]

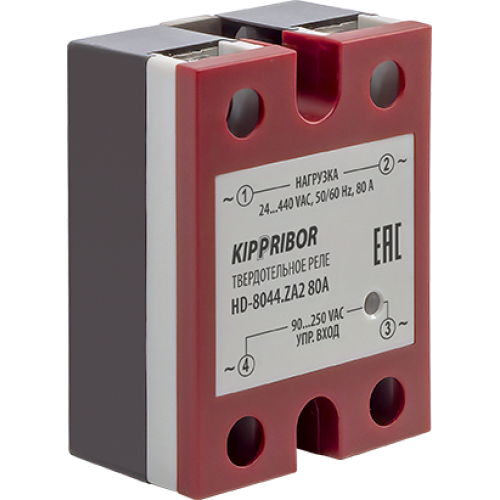

Твердотельные реле серии KIPPRIBOR HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02].

Общепромышленные ТТР в стандартном корпусе KIPPRIBOR серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] – выключатели нагрузки с выходным силовым ключом типа TRIAC. Предназначены для коммутации нагрузок резистивного или индуктивного характера с максимальными токами до 80 А.

Особенности коммутации нагрузки для твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]

  • Максимальный коммутируемый ток 80 А.
  • Коммутация токов до 60 А / 8 А при работе с резистивной / индуктивной нагрузкой для HD-xx44.ZA2 [M02].
  • Коммутация токов до 30 А / 4 А при работе с резистивной / индуктивной нагрузкой для HD-xx44.ZD3 [M02].
  • Управляющий сигнал – постоянное напряжение (для HD-xx44.ZD3 [M02]) / переменное напряжение (для HD-xx44.ZA2 [M02]).
  • Диапазон коммутируемого напряжения от 40 до 440 VAC.
  • Коммутация как однофазной, так и трехфазной нагрузки (требуется по одному ТТР на каждую фазу).
  • ТТР переключается при переходе напряжения нагрузки через ноль. Это позволяет свести к минимуму коммутационные помехи.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...

Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]

  • Обновленный корпус ТТР с устойчивой к истиранию маркировкой.
  • Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
  • Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
  • Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР.
  • Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
  • Силовой ключ ТТР защищен от импульсных помех встроенной RC-цепью, что является необходимой мерой при коммутации нагрузки, имеющей индуктивную составляющую.
  • Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.
Характеристики входных цепей ТТР серий HD-xx44.ZD3 [M02]/HD-xx44.ZA2 [M02]

Параметр Значение
Модель ТТР HD-xx44.ZD3 [M02] HD-xx44.ZA2 [M02]
Тип управляющего сигнала Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала 3…32 VDC 90…250 VAC
Напряжение гарантированного включения ≥ 3 VDC ≥ 90VAC
Напряжение гарантированного выключения ≤ 1 VDC ≤ 10 VAC
Ток потребления цепи управления ≤ 18 мА ≤ 30 мА
Время включения ≤ 10 мс f=50 Гц
Время выключения ≤ 10 мс f=50 Гц ≤ 40 мс
Максимальная частота переключения ≤ 50 Гц при f=50 Гц ≤ 20 Гц при f=50 Гц

Характеристики выходной цепи ТТР серий HD-xx44.ZD3 [M02]

Параметр Значение
Номинальный ток ТТР 10 А 25 А 40 А
Тип выходных силовых элементов TRIAC
Тип коммутируемой сети Однофазная/трехфазная1
Вид коммутируемого Тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 10 A 25 A 40 A
Ток утечки в закрытом состоянии ≤ 10 мА
Скорость нарастания тока (di/dt) 50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 120 А 300 А 410 А
Диапазон напряжения питания нагрузки 44...440 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc) 2,21 °С/ Вт 1,25 °С/ Вт 1,13 °С/ Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 1,17 Вт*А 1,13 Вт*А 1,12 Вт*А
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 85 А2с 450 А2с 840 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник».

Характеристики выходной цепи ТТР серий HD-xx44.ZA2 [M02]

Параметр Значение
Номинальный ток ТТР 10 А 25 А 40 А 60 А 80 А
Тип выходных силовых элементов TRIAC
Тип коммутируемой сети Однофазная/трехфазная2
Вид коммутируемого тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 10 A 25 A 40 A 60 А 80 А
Ток утечки в закрытом состоянии ≤ 8,5 мА
Скорость нарастания тока (di/dt) 50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 120 А 300 А 410 А 780 А 1000 А
Диапазон напряжения питания нагрузки 40...440 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc) 2,21 °С/ Вт 1,25 °С/ Вт 1,13 °С/ Вт 0,67 °С/ Вт 0,52 °С/ Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 1,18 Вт*А 1,13 Вт*А 1,12 Вт*А 1,06 Вт*А 1,02 Вт*А
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,8 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 85 А2с 450 А2с 840 А2с 1800 А2с 3200 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

2 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник».

Общие технические характеристики ТТР серий HD-xx44.ZD3 [M02]/HD-xx44.ZA2 [M02]

Параметр Значение
Температура окружающей среды -30…+70 °С
Охлаждение Воздушное
Материал основания Медь никелированная
Индикация наличия управляющего сигнала Светодиодная
Тип монтажа Крепление винтами на поверхность
Масса ≤ 130 г

Модификации и номинальные токи ТТР серий HD-xx44.ZD3 [M02]/HD-xx44.ZA2 [M02]

Модификация ТТР Номинальный ток нагрузки
Серия HD-xx44.ZD3 [M02]
HD-1044.ZD3 [M02] 10 А
HD-2544.ZD3 [M02] 25 А
HD-4044.ZD3 [M02] 40 А
Серия HD-xx44.ZA2 [M02]
HD-1044.ZA2 [M02] 10 А
HD-2544.ZA2 [M02] 25 А
HD-4044.ZA2 [M02] 40 А
HD-6044.ZA2 [M02] 60 А
HD-8044.ZA2 [M02] 80 А
