Твердотельные реле со встроенным радиатором Autonics SRH1

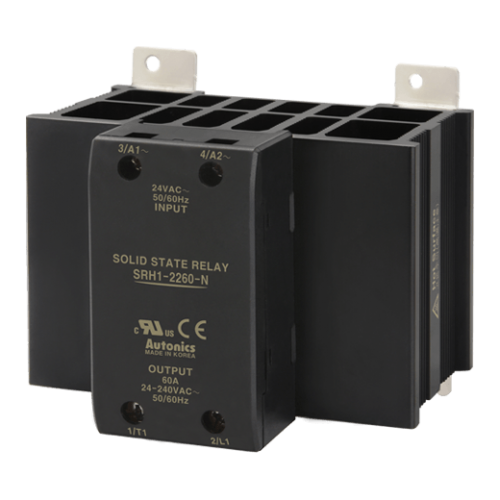

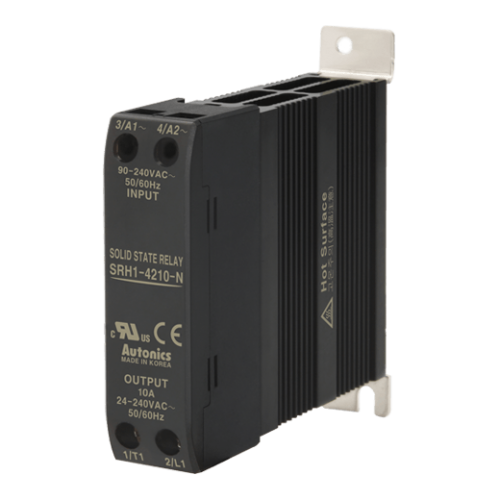

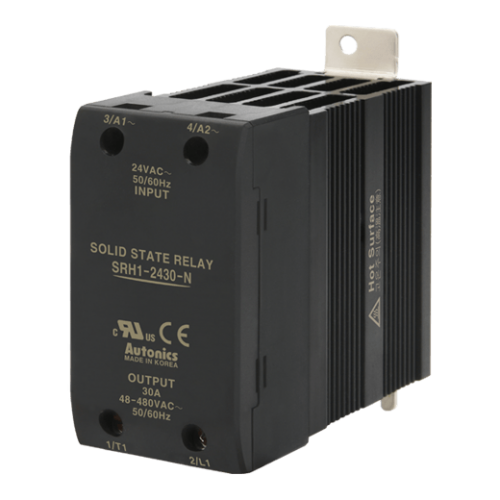

Серия SRH1 - это однофазные твердотельные реле (SSR - Solid State Relay)

Однофазные твердотельные реле серии SRH1 оснащаются встроенным радиатором, который обеспечивает высочайшую эффективность отведения тепла и благодаря стандартным исполнениям клеммной колодки (сверху/снизу) обеспечивают удобство монтажа. Модели, управляемые напряжением, доступны в различных исполнениях контура управления: переключение при пересечении нуля и произвольное переключение. Модели, управляемые током, поддерживают режим фазового управления (пропорциональное управление мощностью/пропорциональное управление фазой) и режим цикличного управления (фиксированный цикл/переменный цикл). Изделия этой серии можно монтировать на DIN-рейку или на панель.

Информация для заказа:

SR H 1 - 1 2 3 4 - N

SR
 Тип устройства SR Твердотельное реле (Solid State Relay)
H Наличие радиатора H Интегрированный радиатор
1 Количество фаз 1 Однофазное
1 Вход управления 1 4-30VDC
 2 24VAC
 4 90-240VAC
 A 4-20mA
2
 Коммутируемое напряжение 2 24-240VAC
(питание нагрузки)  4 48-480VAC
3 Номинальный ток нагрузки 10 10А
(резистивная нагрузка)  15 15А
 20 20A
 30 30A
 40 40A
 60 60A
4 Принцип действия Без обозначения Переключение при пересечении нуля
 R Произвольное переключение
N Версия модели N Обновленная


Пример обозначения: SRH1-1215-N

Вы заказали: Твердотельное реле, Однофазное, с интегрированным радиатором, Вход управления 4-30VDC, Нагрузка 24-240VAC 15A(ZC), Переключение при пересечении нуля.

Основные характеристики

Характеристики

  • Высокая эффективность рассеивания тепла за счет применения керамической печатной платы
  • Индикатор входных сигналов (зеленый LED)
  • Монтаж на DIN-рейку или на панель

Модель с управлением по напряжению

  • Доступны модели с двумя режимами переключения: переключение при пересечении нуля и произвольное переключение

Модель с управлением по току

  • Фазовое управление (пропорциональное управление фазой/пропорциональное управление мощностью) и цикличное управление (фиксированный цикл/переменный цикл)
  • Высокая прочность электрической изоляции: 4000V
  • Эффективная теплоотдача

  • Индикатор входных сигналов

  • Винтовое крепление

  • Монтаж на DIN-рейку

  • Прочность электрической изоляции (отдельные модели)

Высокая прочность электрической изоляции 4000V AC (модели с управлением по току)

Благодаря высокой прочности электрической изоляции (4000V AC) обеспечивается повышенная надежность и стабильность работы устройств.

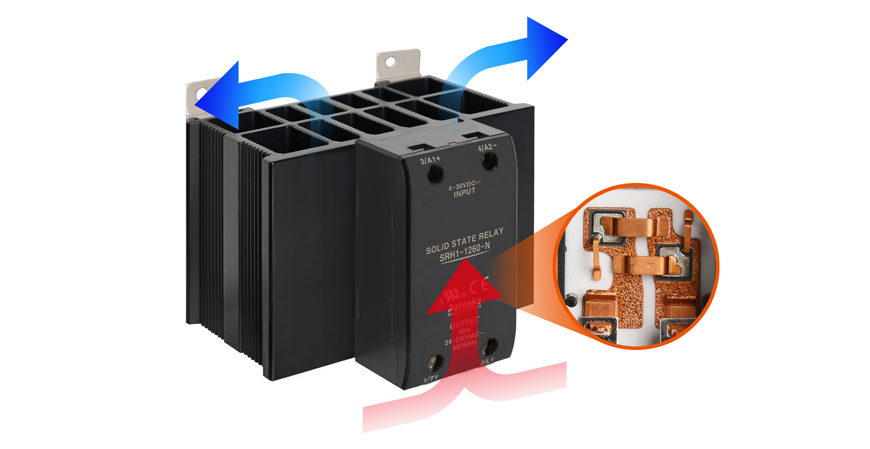

Высокая эффективность рассеивания тепла за счет применения керамической печатной платы

Керамические печатные платы обеспечивают более высокое качество электрической изоляции и повышенную теплопроводность в сравнении с металлическими печатными платами и обладают повышенной эффективностью теплоотдачи.


Проверка рабочего состояния

Система позволяет быстро проверять рабочее состояние с помощью индикаторов входных сигналов (зеленого цвета).

Реле доступны в различных исполнениях контура управления: переключение при пересечении нуля и произвольное переключение (модели с управлением по напряжению SRH1-1xxx-N, SRH1-2xxx-N,SRH1-4xxx-N)

  • Переключение при пересечении нуля

    Реле включается/выключается, когда синусоидальная кривая напряжения пересекает нулевую ось. Такой способ переключения позволяет минимизировать импульсные и пусковые токи и является оптимальным решением для большинства обычных промышленных нагрузок.

  • Произвольное переключение

    Реле включается или выключается непосредственно в момент подачи входного сигнала и выключается при снятии входного сигнала. Такой способ переключения позволяет осуществлять фазовое управление нагрузками с прецизионным контролем мощности.

Фазовое управление и цикличное управление посредством аналогового токового сигнала (модель с управлением по току SRH1-Axxx-N)

Высочайшая точность управления достигается за счет использования фазового метода управления (пропорциональное управление фазой/пропорциональное управление мощностью) или цикличного метода управления (фиксированный цикл/переменный цикл) посредством токового сигнала 4-20 мА.

Фазовое управление

  • Выходное напряжение при фазовом управлении зависит от того, какой процент времени в каждом полупериоде открыт выход.

    • Возможность настроить на работу с пропорциональным управлением мощностью

    • Возможность настроить на работу с пропорциональным управлением фазой

Цикличное управление

  • Фиксированный цикл

    В этом режиме осуществляется управление количеством полных непрерывных периодов напряжения, подаваемого в цепь нагрузки в течение каждой секунды, пропорционально входному сигналу управления (4-20 мА).

  • Переменный цикл

    В этом режиме осуществляется оптимизация количества периодов напряжения, подаваемого в цепь нагрузки в каждый цикл, пропорционально входному сигналу управления (4-20 мА).

Различные способы монтажа

Твердотельные реле можно монтировать как на DIN-рейку, так и на панель. Благодаря разнообразию монтажных исполнений обеспечивается гибкость установки изделия.

  • Монтаж на DIN-рейку

  • Монтаж на панель


Autonics SRH1

  • от 1663р.
