Эволюция твердотельных реле Kippribor

  • 12.05.2021
Эволюция твердотельных реле Kippribor

Сегодня покажем, как изменились твердотельные реле (ТТР)  Kippribor

В обзоре рассмотрим 2 серии реле:

— однофазные HD.

— трехфазные HT.

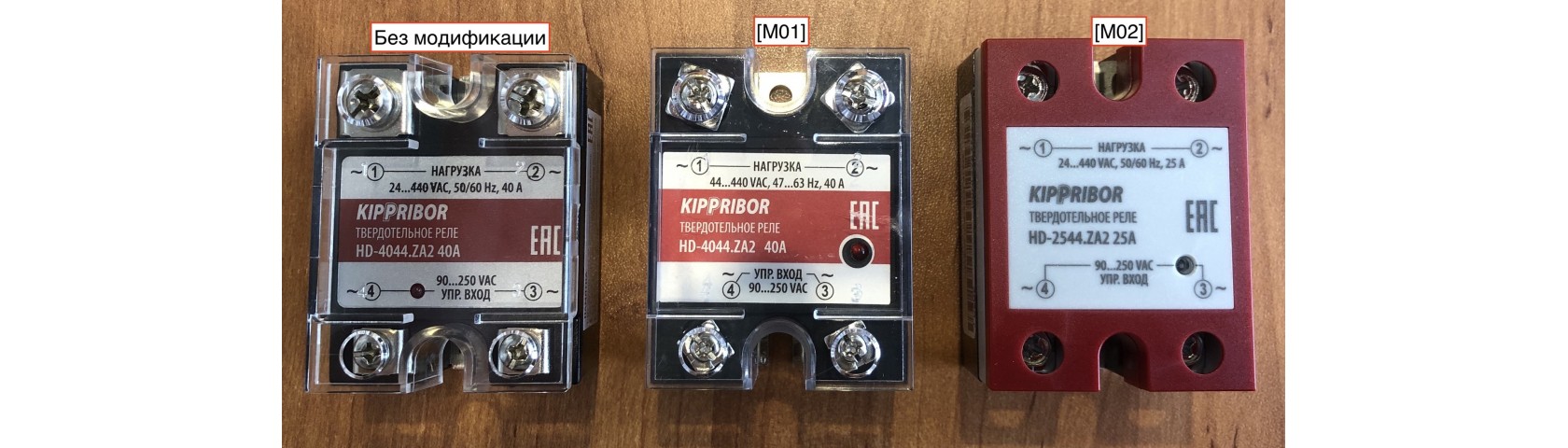

ТТР Kippribor серия HD

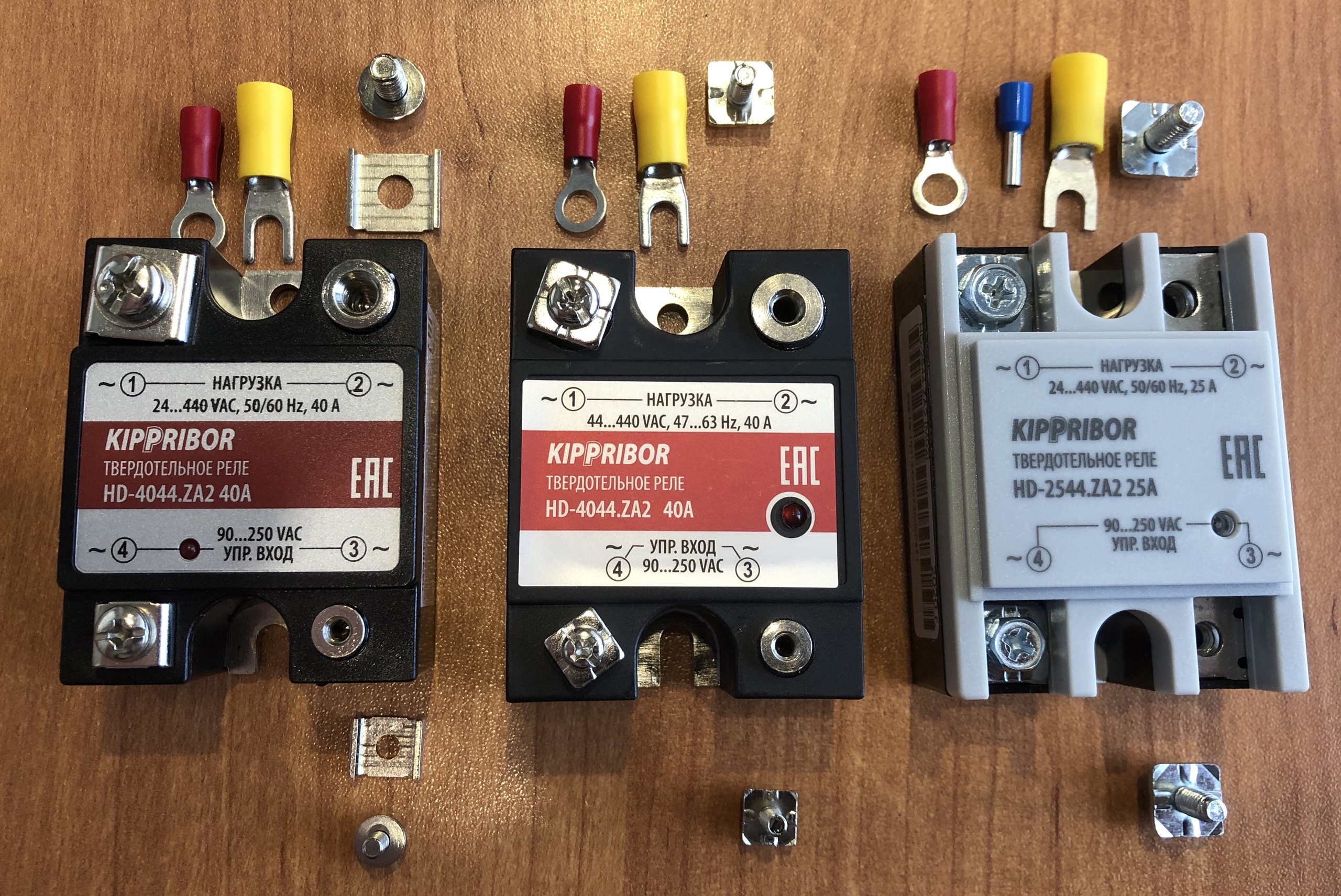

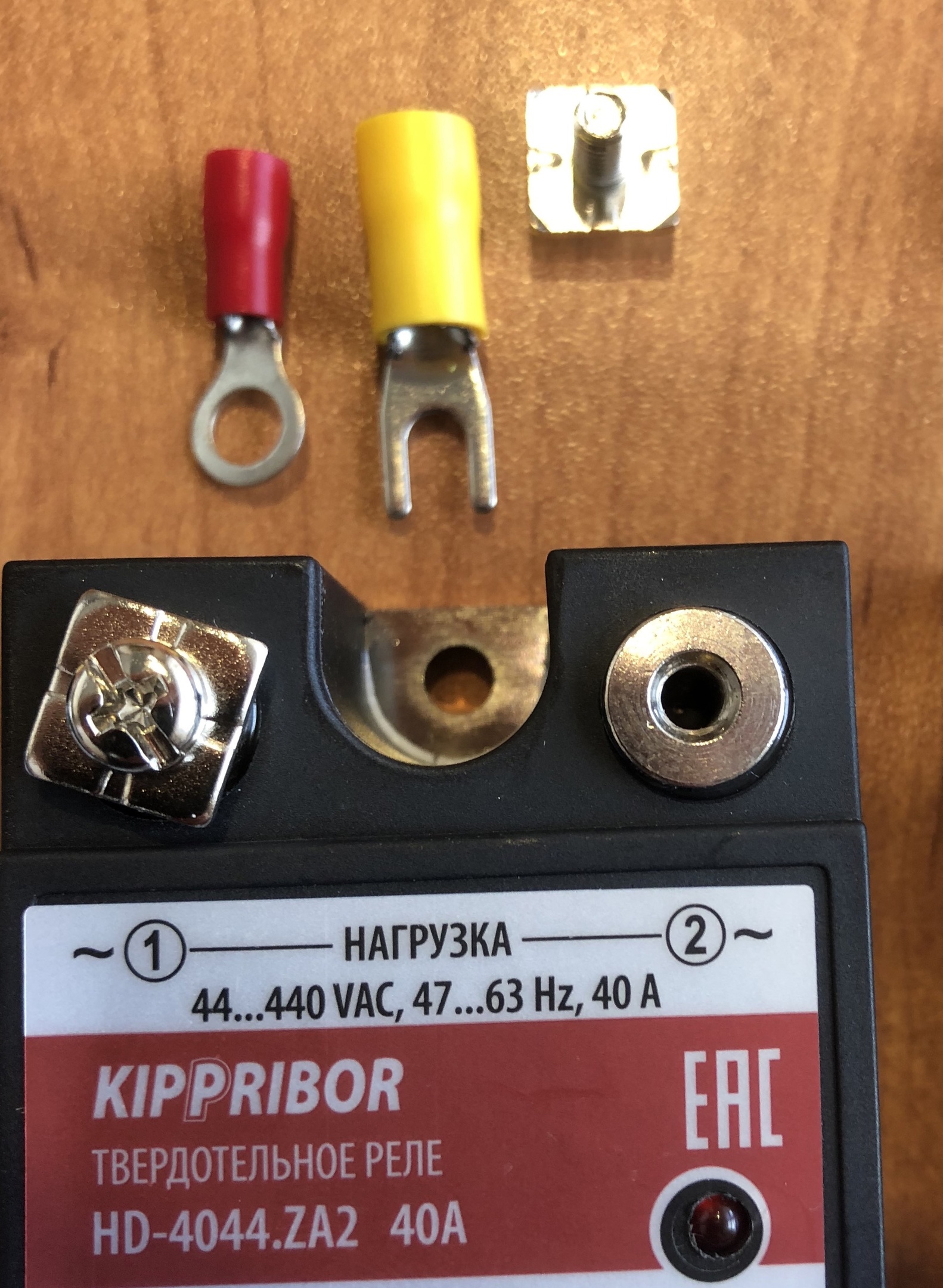

Реле с модификацией [M01] не сильно отличаются от своих предшественников. Основным изменением стала смена шайб на клеммах, при этом они стали менее удобными. Изначально шайбы были прямоугольными с загнутыми краями, что исключало их проворот и они плотно прижимались к контактной площадке. В [M01] шайбы могут свободно проворачиваться и при затягивании винтов они остаются в произвольном положении, что приводит к неэстетичному виду и снижению надежности электрического соединения. На следующем фото видно, что сама контактная площадка на реле не изменилась, но в моделях с управлением 90-250VAC (HD-xx44.ZA2) винты силовых контактов сменили с М5 на М4.

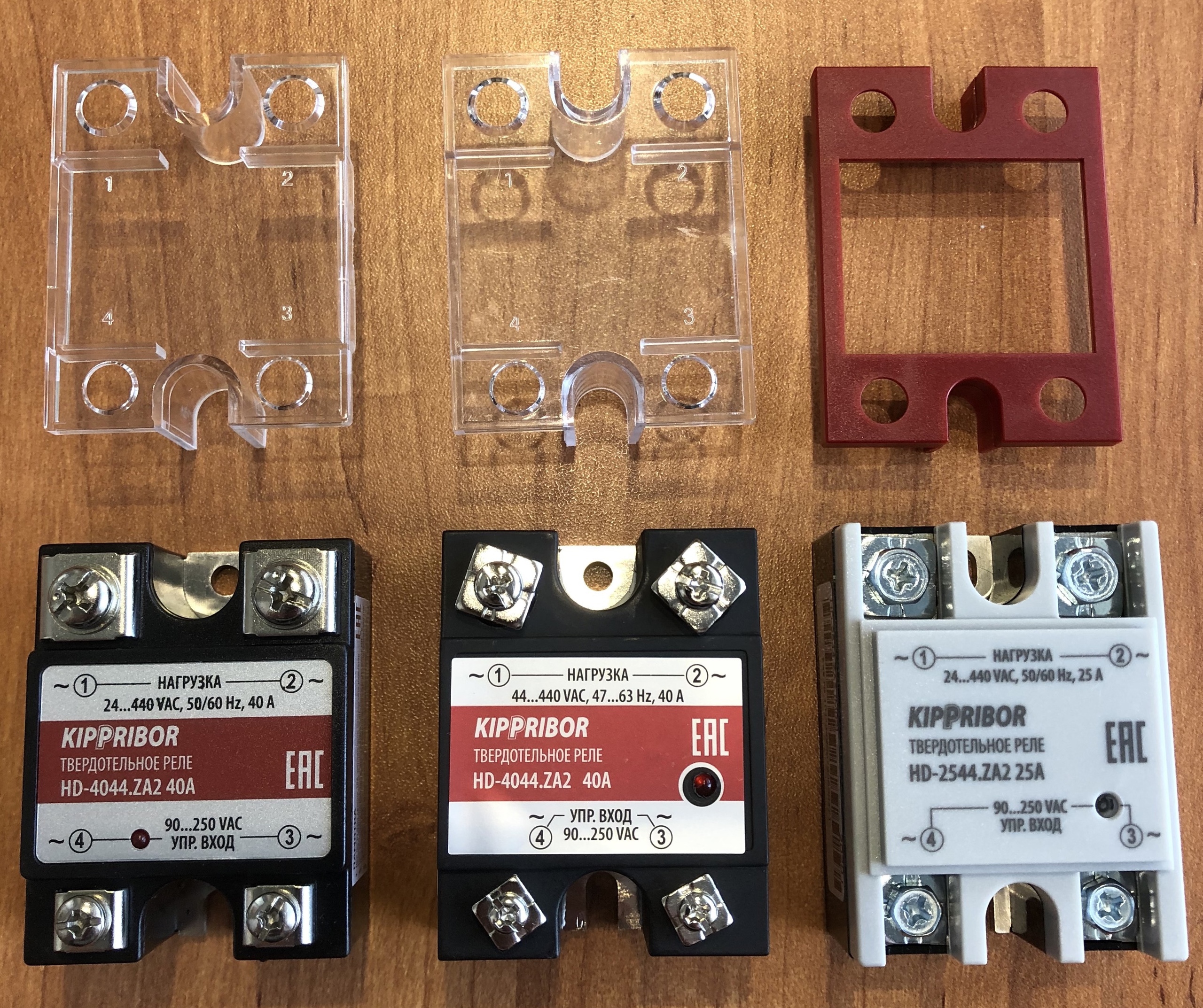

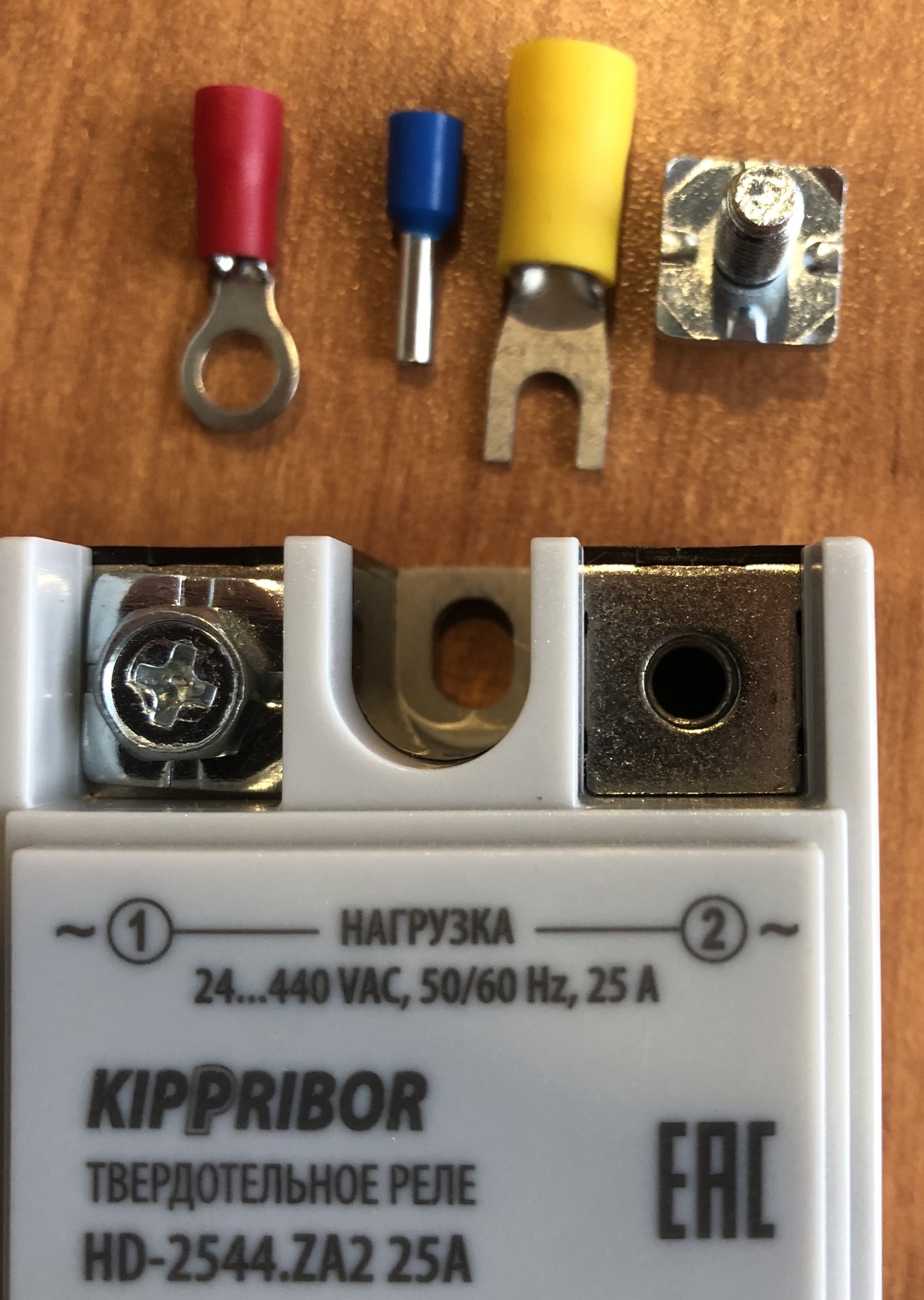

Кардинальные изменения во внешнем виде реле получили в модификации [M02]. Защитная крышка теперь из непрозрачного, но более прочного пластика. Клеммы теперь имеют большую прямоугольную контактную площадку, что позволило использовать помимо кольцевых и вилочных наконечников ещё и гильзы.

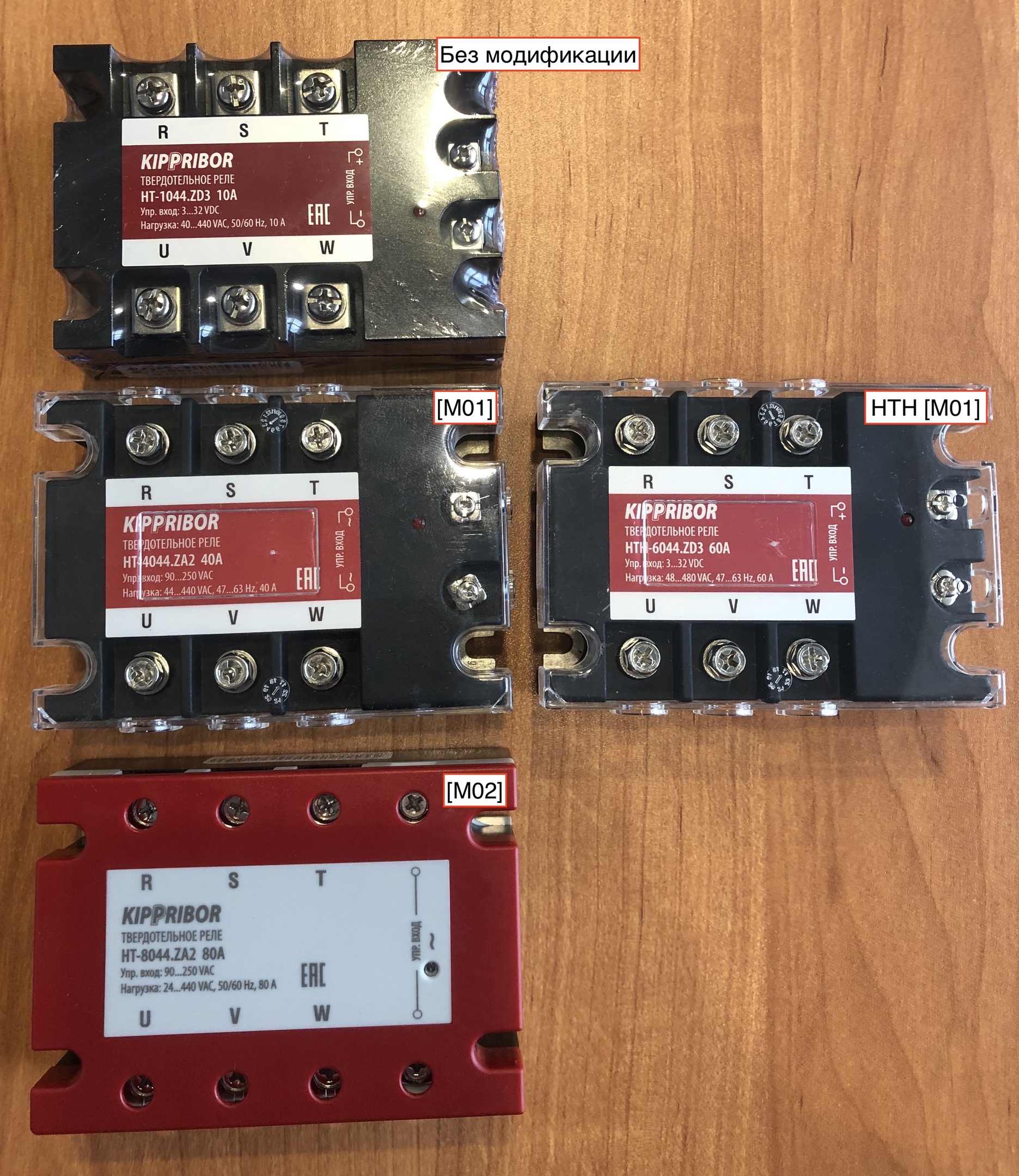

Трехфазные реле HT претерпели схожие изменения. У первых моделей не было защитной крышки. В модификации [M01] появилась прозрачная крышка и новые винтовые клеммы. Но самое главно изменение в том, что модельный ряд разделился на 2 серии: HT[M01] на токи от 10 до 40 ампер и HTH[M01] на токи от 60 до 120 ампер.

ТТР Kippribor серия HT

При этом на моделях HTH можно заметить расширенный диапазон коммутируемых напряжений 48-480VAC, заместо 44-440VAC. Хотя на сайте производителя заявленые технические характеристики не изменились.

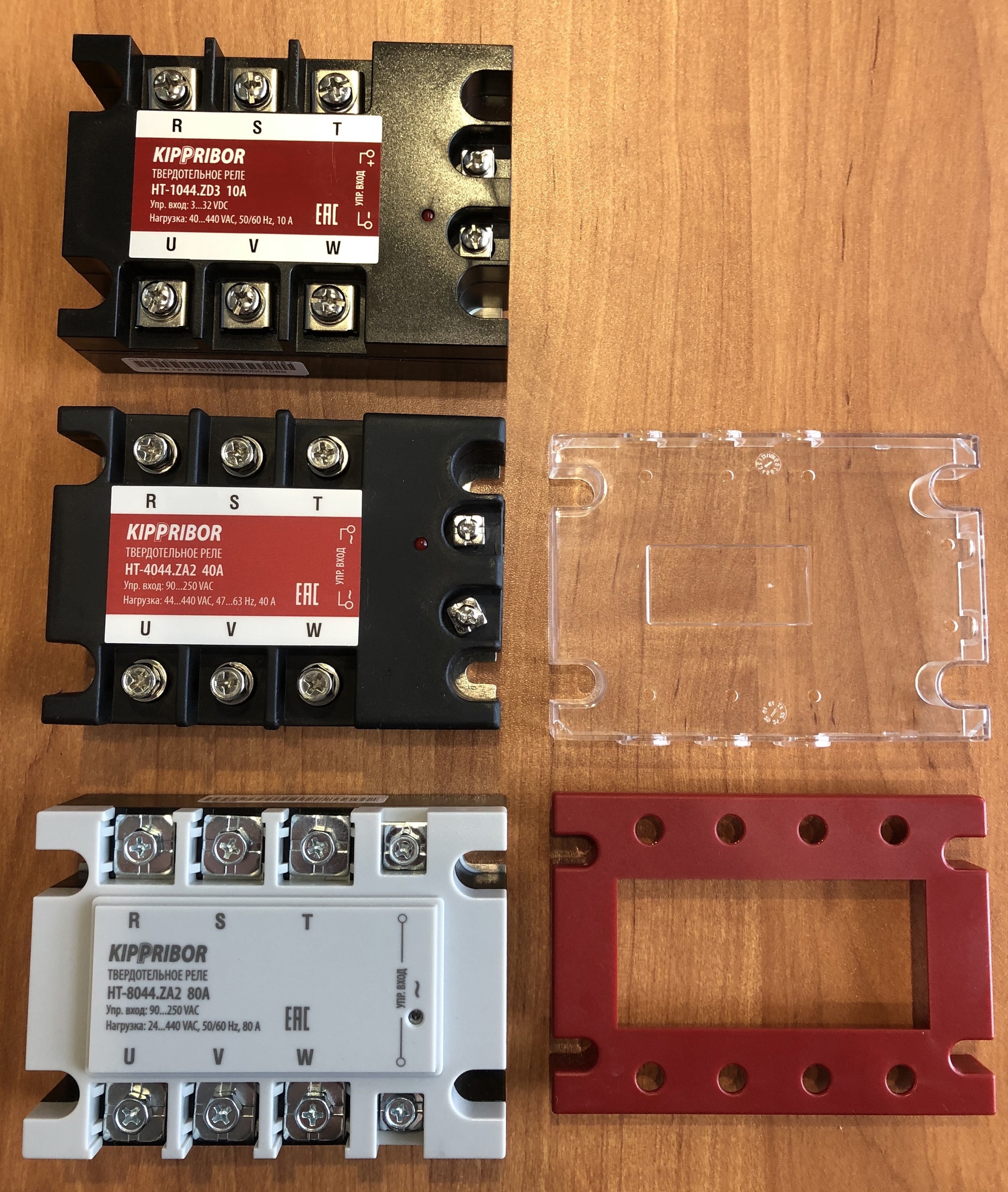

В модификации [M02] реле так же получили прочную красную защитную крышку, обновлённые клеммы и новое расположение управляющихко нтактов, теперь они выведены параллельно силовым контактам.

Компания Kippribor постоянно развивается и улучшает своё оборудование, делая его более удобным для монтажа и эксплуатации, при этом сохраняя высочайшее качество и очень лояльный ценник. За многие годы поставок и применения оборудования компании Kippribor в своих щитах управления, мы практически не столкнулись с браком. Ждём расширения модельного ряда твердотельных реле и другого оборудования!

Спасибо за внимание!
