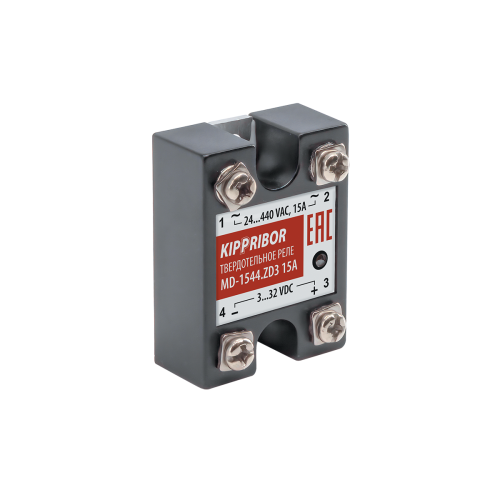

Твердотельные реле (ТТР) KIPPRIBOR MD-xx44.ZD3.

Тиристорные переключатели (твердотельные реле) серии KIPPRIBOR MD-xx44.ZD3 - это бюджетный вариант для коммутации маломощной резистивной и слабоиндуктивной нагрузки.

Особенности коммутации нагрузки для твердотельных реле серии MD-xx44.ZD3

  • Коммутация:
    • маломощной резистивной нагрузки до 12 А (рекомендуемое значение);
    • слабоиндуктивной нагрузки до 1,5 А (рекомендуемое значение);
    • максимально допустимый ток нагрузки 15 А
  • Диапазон управляющего сигнала 3…32 VDC;
  • Широкий диапазон коммутируемого напряжения 24…440 VAC;
  • Высокое максимальное пиковое напряжение (9 класс, 900 VAC );
  • Коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три ТТР. Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а следовательно, и всей системы управления в целом;
  • Переключение в «нуле» минимизирует коммутационные помехи;
  • Рекомендуется для коммутации цепей управления:
    • маломощными нагревательными элементами в системах ON / OFF или ПИД-регулирования на базе приборов типа ТРМ201, 101, 210 и пр.;
    • с трехходовыми клапанами и задвижками совместно с приборами типа ТРМ12, 212, 148 и т.п. Широко используется в системах котельной автоматики для управления исполнительными механизмами типа МЭО, KIPVALVE DCL -05… DCL -20 и т.п.

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения...>>

Конструктивные особенности твердотельных реле серии MD-xx44.ZD3

Низкие токи коммутации серии MDxxZD3 вызывают сравнительно малый нагрев самого ТТР и позволяют применить максимально бюджетные конструктивные решения:

  • алюминиевое основание - более бюджетный вариант по сравнению с медным, но достаточный для теплоотвода при малых токах коммутации;
  • симисторный выходной силовой элемент - наиболее бюджетный для ТТР и обеспечивающий надежную коммутацию малых токов;
  • встроенная, шунтирующая выход, RC - цепочка повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации нагрузки индуктивного типа (подробнее об RC-цепочке см. Глоссарий в разделе "Все о твердотельных реле").

Корпусные особенности твердотельных реле серии MD-xx44.ZD3

  • Миниатюрный корпус;
  • Высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании, в отличие от аналогов других производителей, применяющих более дешевые материалы корпуса для своих реле;
  • Полная заливка компаундом всех элементов корпуса делают его герметичным и препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

Технические характеристики реле серии MD-хх44.ZD3

Характеристики входной цепи ТТР серии MD-хх44.ZD3

Параметр Значение
Модель ТТР MD-хх44.ZD3
Тип управляющего сигнала Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала 3…32 VDC
Напряжение гарантированного включения ≥ 3 VDC
Напряжение гарантированного выключения ≤ 1 VDC
Ток потребления цепи управления ≤ 9 мА (±0,5 мА)
Время включения ≤ 10 мс при f=50 Гц
Время выключения ≤ 10 мс при f=50 Гц
Максимальная частота переключения ≤ 50 Гц при f=50 Гц

Характеристики выходной цепи ТТР серии MD-хх44.ZD3

Параметр Значение
Номинальный ток ТТР 5 А 10А 15 А
Тип выходных силовых элементов Симисторы (TRIAC)
Тип коммутируемой сети
  • Однофазная;
  • Трехфазная1
Вид коммутируемоготока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,02 А
Максимальный коммутируемый ток 5 A 10A 15 A
Ток утечки в закрытом состоянии ≤ 10 мА
Скорость нарастания тока (di/dt) 25 А/мкс 50 А/мкс 50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 80 А 120 А 160 А
Диапазон напряжения питания нагрузки 24...440 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc) 2,82 °С/ Вт 2,33 °С/ Вт 2,25 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 21 А2с 72 А2с 128 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики входной цепи ТТР серии MD-хх44.ZD3

Параметр Значение
Температура окружающей среды -30…+70 °С
Охлаждение Воздушное
Материал основания Алюминий
Индикация наличия управляющего сигнала Светодиодная
Тип монтажа Крепление винтами на плоскость или радиатор охлаждения
Масса ≤ 30 г

Рекомендуемые токи нагрузки твердотельных реле серии MD-xx44.ZD3

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

MD-0544.ZD3

4 A

0,5 A

5 A

MD-1044.ZD3

8 A

1 A

10 A

MD-1544.ZD3

12 A

1,5 A

15 A

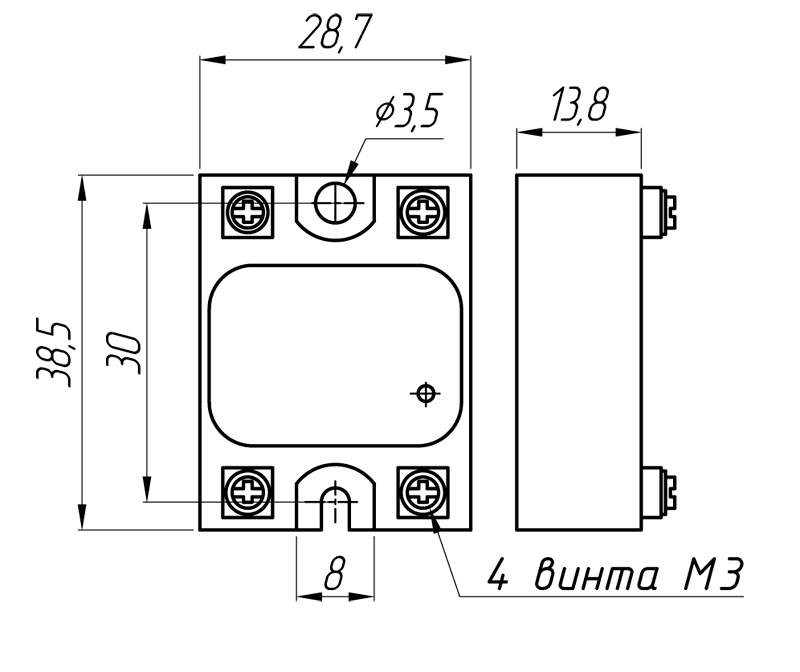

Габаритные и установочные размеры

Реле серии MD-хх44.ZD3

Реле серии MD-хх44.ZD3

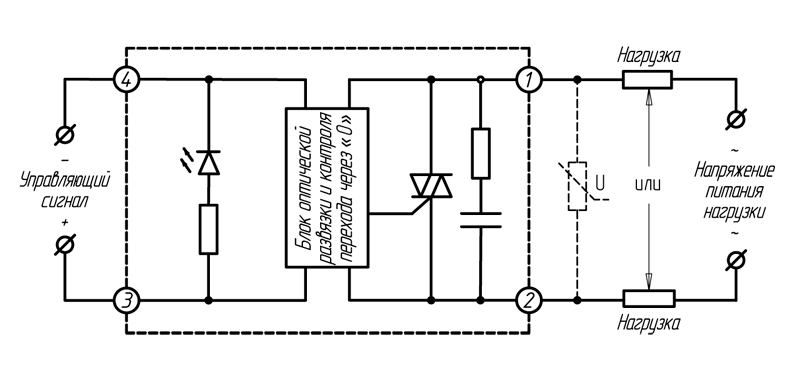

Схема подключения

Реле серии MD-хх44.ZD3

Реле серии MD-хх44.ZD3
