ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud.

Промышленный терморегулятор ТРМ500 предназначен для поддержания температуры в печах, термопластавтоматах, экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, оборудовании для термоформинга и производства строительных материалов, сушилках и другом оборудовании, в работе которого требуется управление температурой.

Функциональные возможности


 ПИД-регулирование (в режиме нагревателя) или on/off-регулирование.
 Дистанционный мониторинг и управление через облачный сервис OwenCloud
 Мобильное приложение для управления температурой для Android и IOS
 До 2-х реле для сигнализации о текущей температуре.
 Дискретный вход для функций:
        запуск в работу или останов;
        перевод прибора в ручной режим управления;
        смена уставки с одного предустановленного значения на другое.
 Поддержка всех распространенных в России датчиков температуры.
 Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
 Три выхода для управления нагрузкой или сигнализации:
        Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
        Выход 2: выход для сигнализации (до 5 А).
        Выход 3: выход для управления твердотельными реле (0…5 В).
 Один или два индикатора (в зависимости от модификации).
 Увеличенный индикатор: высота цифр 20 мм.
 Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).

Технические характеристики

Характеристика

Значение

Напряжение питания

96…264 В переменного тока

Потребляемая мощность

Не более 5 Вт

Поддержка типов датчиков

ТС

50/100/500/1000 (М, Сu, П, Pt), 53М

ТП

L, J, N, K, T, S, R, B, A-1, A-2, A-3

Основная приведенная погрешность

ТС

0,25 %

ТП

0,5 %

Время опроса входа

ТС

0,3 сек (3-проводная схема подключения)

0,2 сек (2- и 4-проводная схема подключения)

ТП

0,2 сек

Схема подключения ТС

2-, 3- или 4-проводная

Компенсация холодных концов ТП

встроенная

Сопротивление линий связи «прибор-датчик»

для ТС

Не более 15 Ом

для ТП

Не более 100 Ом

Сопротивление внешнего ключа

В замкнутом состоянии

Не более 70 Ом

В разомкнутом состоянии

Не менее 1000 Ом

Типы ВУ

Выход 1

ТРМ500-Щ2.5А

ТРМ500-Щ2.WiFi

ТРМ500-Щ2.30А

Электромагнитное реле,

  • ~5 А/250 В,
    cos(φ) = 1; = 3 А/30 В

Электромагнитное реле,

  • в on/off режиме ~30 А/250 В,
    cos(φ) = 1; = 20 А/30 В
  • в ПИД режиме ~8 А/250 В,
    cos(φ) = 1; = 5 А/30 В

Выход 2

Логический выход под управление ТТР

Выход 3

Реле электромеханическое 3 А

Логические уровни выхода 3 (для ТТР)

Низкий уровень (ТТР закрыто)

0 В

Высокий уровень (ТТР открыто)

4…5,5 В

Допустимый ток на выходе 3 (для ТТР)

25…40 мА

Габариты корпуса, тип

96×48×100 мм, Щ2

Условия эксплуатации

Температура окружающего воздуха

-20…+50 °С

Влажность

30…80 % при температуре +35 °С

Гарантийный срок обслуживания

2 года

Характеристики встроенного шлюза для доступа к сервису OwenCloud

Тип интерфейса связи

Wi-Fi

Стандарт связи

802.11b/g/n

Тип приемопередающей антенны

Встроенная

Режимы работы в сети Wi-Fi

«Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет

«Клиент» – для обмена данными с сервисом OwenCloud

Настройка параметров локальной сети Wi-Fi

Через встроенный web-сервер

Параметры, доступные для чтения и записи в сервисе OwenCloud

Название параметра

Код в меню прибора

Доступ

Текущее измеренное значение

PV

Чтение

Уставка 1

SP1

Чтение/запись

Уставка 2

SP2

Чтение/запись

Гистерезис

HYSt

Чтение/запись

Нижний порог сигнализации

U.Lo

Чтение/запись

Верхний порог сигнализации

U.Hi

Чтение/запись

Выходная мощность

PPY

Чтение/запись

Текущее состояние дискретного входа

di.St

Чтение/запись

Режим работы дискретного входа

inP.F

Чтение/запись

Разрешение удаленного управления дискретным входом

di.rc

Чтение/запись

Сила сигнала по текущей точке доступа

SigPWR

Чтение

Сумма уставок 1 и 2

SumSP

Чтение

Текущая точка доступа

CurAP

Чтение

Модификации:

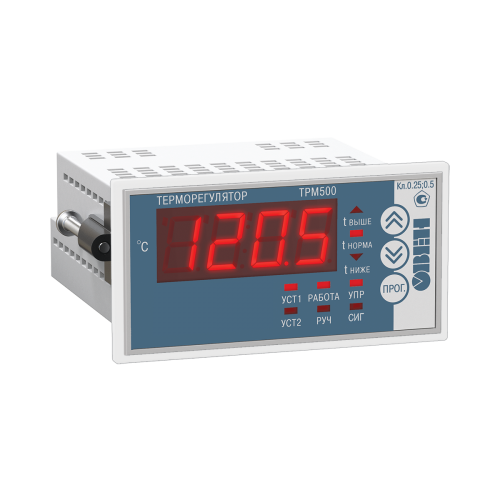

ОВЕН ТРМ500-Щ2.5А - один индикатор, выходное реле 5А

ОВЕН ТРМ500-Щ2.30А - два индикатора, выходное реле 30А

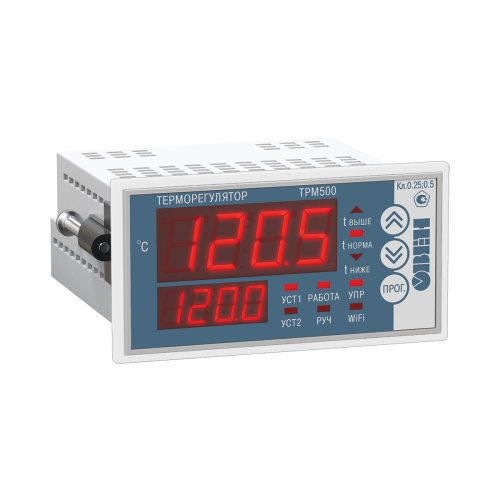

ОВЕН ТРМ500-Щ2.WIFI - два индикатора, выходное реле 5А, доступ к OwenCloud через WiFi

Функциональная схема прибора:


Мобильное приложение OwenDeviceControl

Для взаимодействия ТРМ500-WiFi с облачным сервисом можно установить мобильное приложение OwenDeviceControl. Интерфейс приложения минималистичный и интуитивно понятный. Приложение позволяет контролировать работу прибора, управлять им, следить за авариями и графиком контролируемых параметров. Добавление и настройка прибора в приложении займет не более минуты.

Основные особенности приложения:

  • Удаленный доступ к прибору.
  • Уведомления на смартфон.
  • Архив параметров за последние 90 дней.
  • Журнал аварийных событий.
  • Графическое отображение параметров.

Приложение работает на платформе Android и iOS.

Вход терморегулятора
Типы датчиков ТС (50/100/500/1000 (М, Сu, П, Pt), 53М); ТП (L, J, N, K, T, S, R, B, A-1, A-2, A-3)
Основная приведенная погрешность для ТС - 0,25%; для ТП - 0,5%
Время опроса входа для ТС - 0,3сек (3-проводная), 0,2сек (2-и 3 проводная); для ТП - 0,2сек
Схема подключения ТС 2, 3 и 4-проводная
Компенсация холодного спая ТП встроенная
Выход терморегулятора
Тип выхода Выход1 - электромагнитное реле 5А/250В (для модели ТРМ500-Щ2.30А в режиме on/off - 30А/250В; Выход2 - логический выход под управление ТТР; Выход3 - электромагнитное реле 3А

ОВЕН ТРМ500

  • Производитель: ОВЕН
  • Модель: ОВЕН ТРМ500
  • от 2652р.
