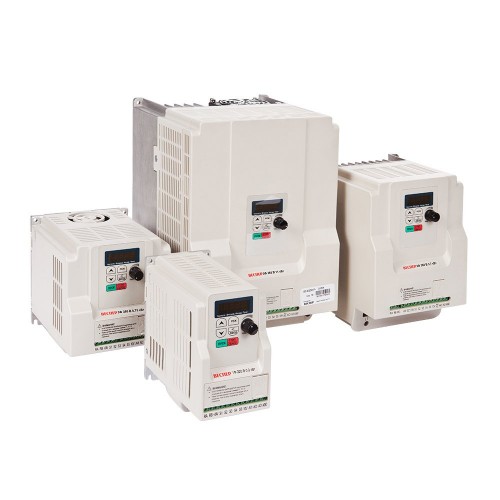

• Веспер Е5-8200

Векторные преобразователи частоты малой мощности E5-8200.

Технические характеристики

  • ~1ф 200 ... 240 В; 0,2 ... 2,2 кВт
  • ~3ф 380 ... 480 В; 0,75 ... 11 кВт
  • Выходная частота до 600 Гц
  • U/f и векторное управление
  • Степень защиты IP20
  • Компактное исполнение
  • Термозащита двигателя (датчик РТС)
  • ПИД-регулятор
  • Режим сна
  • Встроенный ЭМИ фильтр класса А

Преимущества частотных преобразователей Веспер Е5-8200

  • Возможность подключения датчика температуры (РТС) электродвигателя. Позволяет применить дополнительный уровень защиты электродвигателя от перегрева совместно с традиционной функцией «Электронного теплового реле» защиты электродвигателя. Программно можно настроить пороги срабатывания и отключения защиты.
  • Встроенный интерфейс RS-485 с поддержкой протоколов Modbus, BACnet.
  • Добавлен режим автоматической работы по заранее запрограммированному алгоритму.
  • Улучшен сервис режима фиксированных скоростей — для каждой фиксированной скорости присвоены свои параметры времени разгона/замедления.
  • Выбор (программно) исходного состояния дискретных входов и выходов: но/нз.
  • Добавлен режим автоматической регулировки выходного напряжения.
  • Встроенный ПИД-регулятор с функцией спящего режима.

Модель преобразователя частоты E5-8200-F SP25L SP5L S1L S2L S3L 001H 002Н 003Н 005Н 007Н 010Н 015Н
Выходные параметры Полная выходная мощность, кВА 0,25 0,5 1,0 2,0 3,0 1 2 3 5 7,5 10 15
Максимальная мощность применяемого электродвигателя, кВт 0,2 0,4 0,75 1,5 2,2 0,75 1,5 2,2 3,7 5,5 7,5 11
Номинальный выходной ток, А 1,8 2,6 4,3 7,5 10,5 2,3 3,8 5,2 9,2 13,0 17,5 24
Максимальное выходное напряжение, В Трехфазное 200 ~ 240 (пропорционально входному напряжению) Трехфазное 380 ~ 480
(пропорционально входному напряжению)
Диапазон выходной частоты, Гц 0,01 ~ 599,00
Источник питания Номинальное входное напряжение, частота 1ф, 200~240 В, 50/60 Гц 3ф, 380~480 В, 50/60 Гц
Допустимые колебания входного напряжения -15% ~ +15%
Допустимые колебания частоты ± 5%
Характеристики управления Режимы управления Скалярный (U/f) Векторный (без обратной связи)
Пусковой момент Скалярный режим: 100% (3 Гц) Векторный режим: 150% (3 Гц)
Точность по скорости Скалярный режим: 3% Векторный режим: ± 0,5%
Диапазон регулирования
по скорости
Скалярный режим: 1 : 40 Векторный режим: 1 : 50
Разрешение установки частоты Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц
Разрешение выходной частоты 0,01 Гц
Задание частоты Кнопки/потенциометр пульта управления Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи
Управление Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи
Время разгона/торможения 0,1 ~ 3600,0 с
Характеристика U/f 6 фиксированных характеристик 1 пользовательская характеристика
Тормозной момент До 20% (без внешнего тормозного резистора)
До 120% (с внешним тормозным резистором)
Несущая частота ШИМ 1~16 кГц
Другие функции Определение перегрузки, 8 фиксированных скоростей, автоматический ПУСК, выбор времени разгона/торможения 1 и 2, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, задание стартовой частоты, сброс ошибок
Защитные функции Предотвращение срыва Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения
Мгновенная защита по току 180% номинального тока ПЧ
Защита преобразователя от перегрузки 150% номинального тока ПЧ в течение 1 мин
Защита двигателя от перегрузки Электронная защита
Защита от повышенного напряжения Отключение выхода при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В)
Защита от пониженного напряжения Отключение выхода при напряжении на шине ПТ менее 190В (класс 220В) и380В (класс 380В)
Автоперезапуск после провалов питания Автоматический пуск преобразователя после восстановления питания
Защита от перегрева Электронная аппаратная защита
Защита от неисправности заземления Электронная аппаратная защита
Дополнительные защитные функции Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам, защита двигателя от превышения температуры (датчик РТС).
Окружающая среда Степень защиты IP20
Температура эксплуатации -10~50°C (модели c вентилятором; 3,7 ... 11 кВт) -10~40°C (модели без вентилятора; 0,2 ... 2,2 кВт)
Температура хранения -20~60°C
Относительная влажность Не более 95% (без образования конденсата)
Высотность До 1000 м
Вибрация До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²)
Коммуникационные функции Встроенный RS-485 (RJ45). Протокол: Modbus RTU; Modbus ASCII; BACnet
Защита от электромагнитных помех Встроенный ЭМИ-фильтр (опция)
