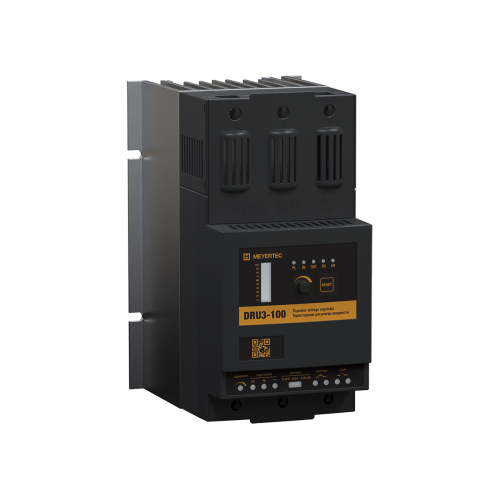

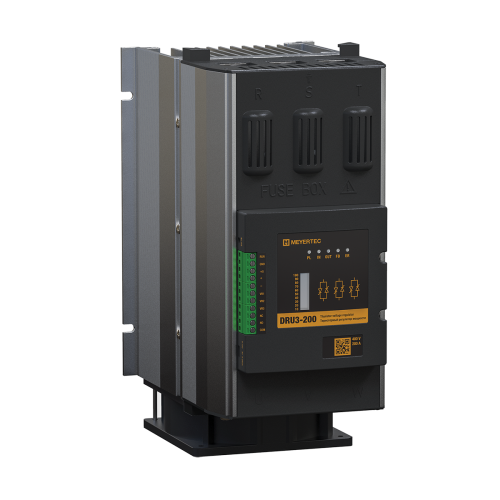

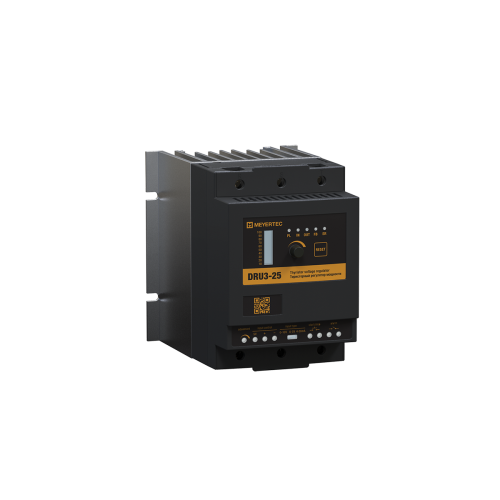

Трехфазные регуляторы мощности MEYERTEC DRU3.
Регуляторы мощности DRU3 предназначены для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала.
Преимущества
- Широкая линейка трехфазных регуляторов 25…200 А, напряжение 200…440 В.
- Точное управление нагрузкой – приведенная погрешность прибора не более 1 %.
- Линеаризация зависимости выходного напряжения или мощности от входного сигнала.
- Ручное управление по месту или автоматическое управление нагрузкой от аналогового сигнала: 4…20 мА, 0…5 В, 0…10 В.
- Быстродействующий предохранитель в каждой фазе регулятора мощности обеспечивает защиту от коротких замыканий.
Рекомендации к применению
Регуляторы мощности используются в автоматизированных системах управления технологическим процессом в любых отраслях промышленности: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия.
Наиболее часто регуляторы мощности используются для управления ТЭНами и инфракрасными нагревателями, а также для плавной регулировки мощных ламп накаливания.

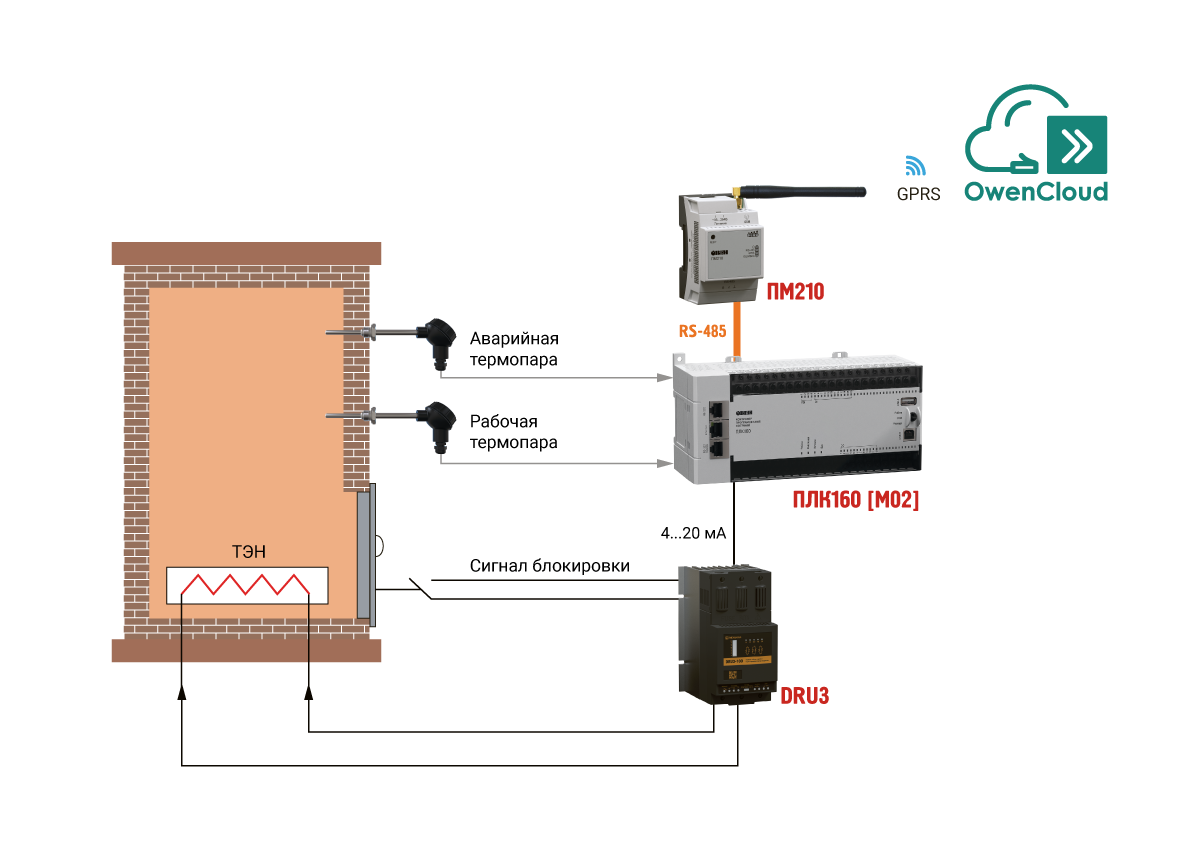

Применение регулятора мощности MEYERTEC DRU3 в управлении температурой печи нагрева
Технические характеристики
Основной алгоритм управления регулятором мощности – фазовый. Регулировка мощности изменением угла (фазы) открытия тиристора. В этом случае мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.
Фазовый метод управления, используемый в регуляторах мощности DRU3
У регуляторов мощности DRU3 имеется функция линеаризации. Она позволяет линейно изменять напряжение на нагрузке. Все трёхфазные регуляторы имеют диапазон регулирования от 5 %.
| Параметр |
Значение |
| Питание | |
| Диапазон напряжения питания от трехфазной сети переменного тока |
200…440 В (номинальное значение – 400 В) |
| Частота питающего напряжения |
47…63 Гц |
| Аналоговый вход | |
| Тип входа |
0…20 мА, 4…20 мА 0…5 В, 0…10 В, 1…5 В, 2…10 В |
| Основная приведенная погрешность, не более |
1 % |
|
Номинальное значение входного сопротивления |
|
| Гальваническая изоляция от сети |
1500 В |
| Дискретный вход | |
| Тип входа |
Логический |
| Назначение |
Аварийный стоп |
| Гальваническая изоляция от сети |
1500 В |
| Дискретный выход | |
| Тип выхода |
«Сухой контакт» |
| Тип контактов: | |
| DRU3-25/40/75/100 |
Нормально-замкнутый |
| DRU3-125/150/200 |
Перекидной |
| Тип нагрузки |
Резистивная |
| Максимальный коммутируемый ток |
1 А |
| Максимальное коммутируемое напряжение |
~125 В, =30 В |
| Гальваническая изоляция от сети |
1500 В |
| Силовой выход | |
| Тип силовых ключей |
Тиристоры |
| Номинальный выходной ток |
16…125 А (зависит от модификации) |
| Максимальный выходной ток (до 120 с) |
25…200 А |
| Схемы включения нагрузки |
«Звезда без нейтрали», «треугольник» |
| Регулируемый параметр |
Мощность |
| Способ регулировки выходного напряжения |
Фазовый |
| Корпус | |
| Тип корпуса |
Для крепления на стену |
| Степень защиты корпуса по ГОСТ 14254: | |
| - DRU3-25/40/75/100 |
IP20 |
| - DRU3-125/150/200 |
IP00 |
| Охлаждение: | |
| - DRU3-25 |
естественное |
| - остальные модификации |
принудительное (есть встроенный вентилятор) |
| Масса устройства (брутто/нетто): | |
| - DRU3-25/40 |
2,20/2,35 кг |
| - DRU3-75/100 |
2,75/2,96 кг |
| - DRU3-125/150/200 |
6,10/6,97 кг |
| Общее | |
| Средний срок службы |
8 лет |
| Гарантийный срок |
12 месяцев |
Схемы подключения
Регуляторы мощности DRU3 могут быть подключены по схемам «Звезда без нейтрали» (1) и «Треугольник» (2).
Подключение сети и нагрузки к регулятору мощности MEYERTEC DRU3: 1 – по схеме «Звезда без нейтрали», 2 – по схеме «Треугольник»
| Обозначение клемм |
Описание функции | |||
|
Силовые клеммники |
R |
Подключение к трехфазной питающей сети | ||
| S | ||||
| T | ||||
| U |
Подключение нагрузки | |||
| V | ||||
| W | ||||
|
Сигнальные клеммники |
RUN | start/ stop |
Подключение внешней кнопки «Аварийный стоп» | |
| GND | ||||
| 5V (+5) |
input control |
Питание +5 В | ||
| + |
Подключение аналогового сигнала (0…10 В, 2…10 В, 0…5 В, 1…5 В, 4…20 мА, 0…20 мА) | |||
| − | ||||
| VR1* |
Подключение внешнего переменного резистора для ручной регулировки | |||
| VR2* | ||||
| VR3* | ||||
| NC* |
Нормально-замкнутый контакт |
Релейный выход | ||
| NO | alarm |
Нормально-разомкнутый контакт | ||
| COM |
Общая точка | |||
| * Клеммы присутствуют только в модификациях DRU3-125/150/200. | ||||
