Клапаны проходные односедельные КПСР.

Клапаны КПСР применяются в системах вентиляции, систем отопления и тепловодоснабжения на холодную и горячую воду, раствор этиленгликоля. КПСР также широко применяется в сфере энергетики, в различных технологических процессах нефтеперерабатывающей, нефтяной, химической, металлургической и других отраслях промышленности.

Корпус проходных клапанов серии 100 может быть изготовлен из серого чугуна, а в серии 200 КПСР из стали и нержавеющей стали. Корпус КПСР серии 400 можно выбрать из стали, легированной и нержавеющей стали.

Клапаны подойдут для герметичного перекрытия и/или регулирования расхода и давления жидких, газо- и парообразных рабочих сред, не агрессивных к материалам изделий. A также позволят обеспечить безопасную эксплуатацию трубопроводов и оборудования в трубопроводных системах.

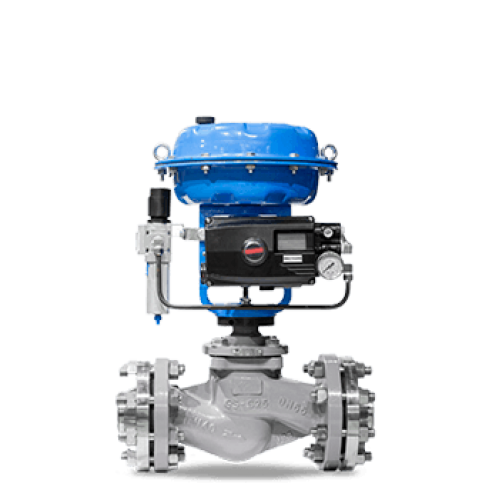

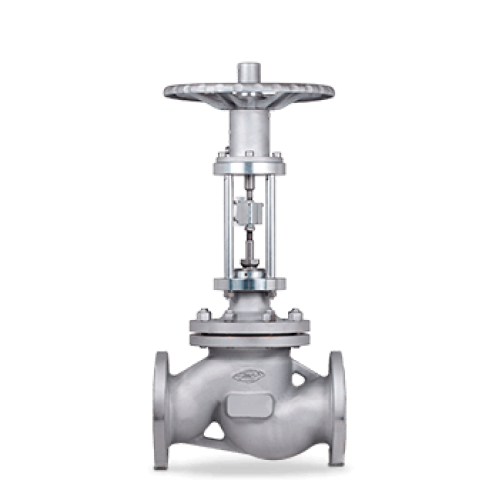

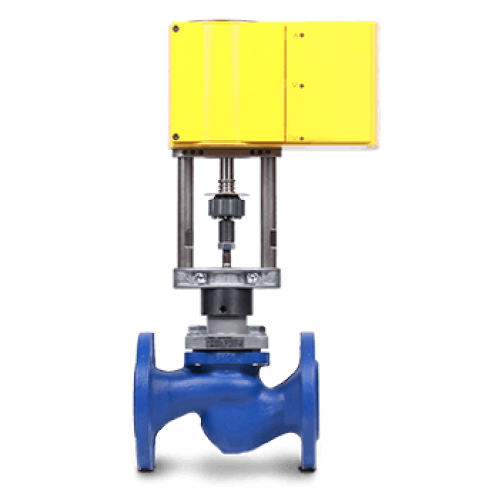

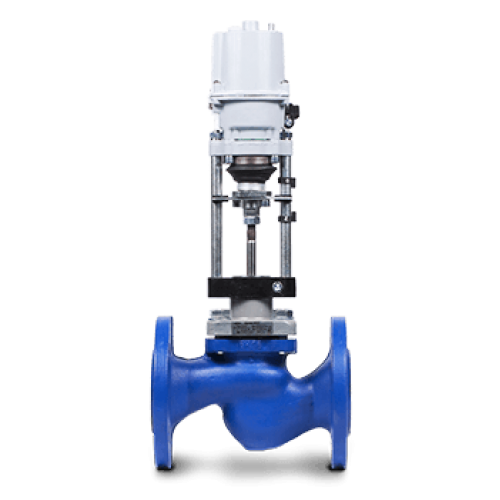

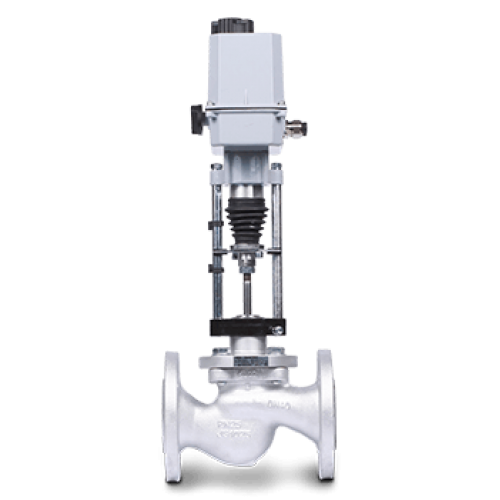

КПСР комплектуются ручным, электрическим (ЭИМ) или пневматическим (МИМ) приводом.

Параметр Серия 100 Серия 200 Серия 400
Условный диаметр, DN, мм 15-400 15-400 15-200
Диапазон Kvs, м3/ч 0,16 - 1600 0,16 - 2000 0,16 - 630
Условное давление, PN, бар(МПа) до 16 (1,6) до 40 (4) до 160 (16)*
Температура среды, 'С до 300 до 260 до 425

* - PN до 160 бар для DN от 15 до 100мм, PN до 40 бар для DN от 15 до 200мм.

Расшифровка маркировки клапанов КПСР

КПСР 1 . 2 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11

КПСР Тип устройства- Клапан проходной односедельный
1 Тип клапана1 Запорно-регулирующий
2 Регулирующий
3 Запорный
4 Отсечной
2 Серия1 Серия 100
2 Серия 200
4 Серия 400
3 Дросселирующий узел1 Плунжерный неразгруженный
2 Клеточно-плунжерный неразгруженный
3 Клеточный разгруженный
4 Клеточный с разгруженным пилотом
7 Плунжерный разгруженный
4 Номинальный диаметрDN, мм Число
5 Пропускная способностьKv, м3/ч Число
6 Кодировка приводаХ.ХХХХ По таблице кодировок приводов
7 Материал корпусаСЧ Серый чугун
ВЧ Высокопрочный чугун
СТ Сталь углеродистая
НЖ Сталь нержавеющая
ЛС Сталь легированная
СП Специальные стали и сплавы
8 Номинальное давлениеPN, МПа Число
9 Вид присоединения1 Фланцевое
2 Под приварку
10 Температура рабочей среды  42 -40...+220°С
43 -40...+300°С
44 -40...+425°С
62 -60...+220°С
15 +10...+550°С
150 +5...+150°С
220 +5...+220°С
260 +5...+260°С
11 Климатическое исполнениеУ1 исполнение У1
У3 исполнение У3
ХЛ1 исполнение ХЛ1
УХЛ1 исполнение УХЛ1

Пример обозначения: КЛАПАН КПСР 2.11-50-16-1.1101-СЧ-1,6-1-150-У3

Вы заказали: Клапан КПСР регулирующий серии 100 плунжерный неразгруженный; номинальный диаметр DN50; условная пропускная способность Kvy 16 м3/ч; с приводом Regada ST mini 472.0-0TFAC/00; материал корпуса – серый чугун; номинальное давление PN 1,6 МПа; с фланцевым присоединением к трубопроводу; диапазон температур рабочей среды +5…+150°С; климатическое исполнение У3.

Кодировка приводов

Модель привода Код
 привода
Тип
 управления
 Обратная
связь
Класс
 защиты


REGADA
ST mini
472.0-0TFAC/00 1.11013-точкиIP67
472.0-0NFAC/00 1.11003-точкиIP67
472.0-0NFBC/00 1.11143-точки0-100 ОмIP67
472.0-0NFSC/00 1.11093-точки4-20 мАIP67
ST 0
490.0-0NVAC/00 1.12003-точкиIP54
490.0-0NJBC/00 1.12133-точки0-100 ОмIP54
490.0-0TJSC/00 1.12123-точки4-20 мАIP54
ST 0.1
498.0-0UIAC/02 1.13043-точкиIP65
498.0-0UIBC/02 1.13003-точки0-100 ОмIP65
498.0-0UISC/02 1.13093-точки4-20 мАIP65
ST 1
491.0-06KAX/BE 1.14043-точкиIP65
491.0-06KBX/BE 1.14003-точки0-100 ОмIP65
491.0-06KSX/BE 1.14093-точки4-20 мАIP65
ST 2
492.0-0CKAX/00 1.15003-точкиIP65
492.0-0CKBX/00 1.15063-точки0-100 ОмIP65
492.0-0CKSX/00 1.15093-точки4-20 мАIP65


Термо-К

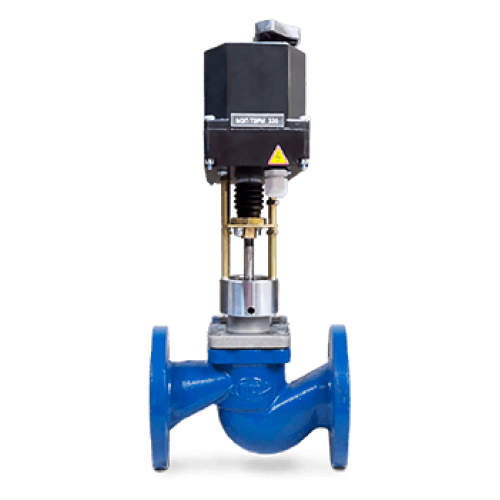

ТЭРМ-320 1.11323-точкиIP54
ТЭРМ-2000 1.11333-точкиIP54


SAUTER
AVM 215F120R 1.24013-точкиIP54
AVM 215SF132R 1.24023-точки
аналог
0-10ВIP54
AVM 234F132 1.21003-точки
аналог
0-10ВIP66
AVF 234F132 1.22003-точки
аналог
0-10ВIP66

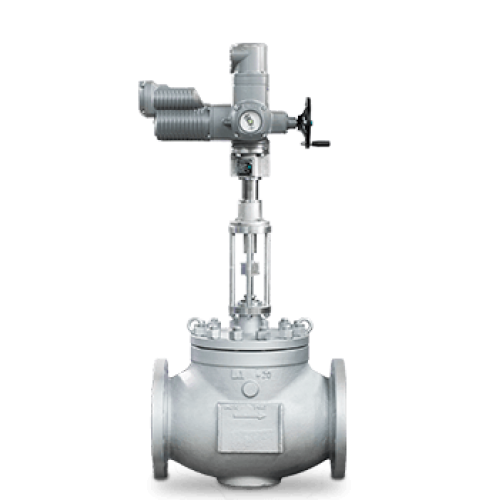

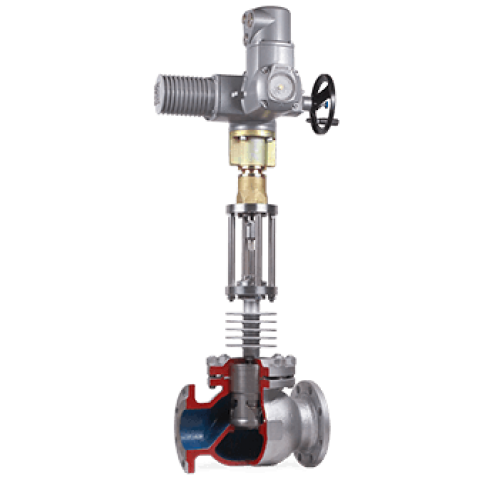

AUMA
ES 05-11 1.35003-точкиIP54
ES 05-11/E 1.3502аналог0-10ВIP54
ES 05-12 1.35013-точкиIP54
ES 05-12/E 1.3503аналог0-10ВIP54


КПСР Клапаны проходные седельные КПСР
