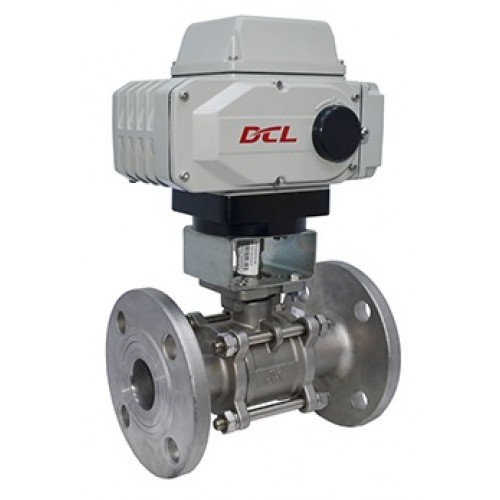

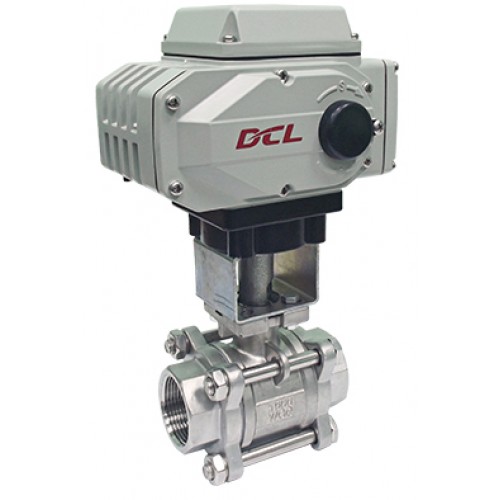

Клапаны запорно-регулирующие КИПВАЛЬВ серии VSA

Клапаны запорно-регулирующие КИПВАЛЬВ серии VSA представляют собой запорно-регулирующий или запорный механизм, предназначенный для автоматизации процесса управления потоком рабочей среды.

Применяются в системах управления подачей воды, контроля подачи пара и технических жидкостей.

Основные особенности клапанов запорно-регулирующих КИПВАЛЬВ серии VSA:

• Ремонтопригодность (процесс замены уплотнений шарового крана займет не более 20 минут);
• Удобная подстройка конечных положений привода;
• Высокие (до 210°С) температуры рабочей среды;
• Высокая степень защиты приводов от проникновения пыли и влаги;
• Электропривод в прочном корпусе оснащен системой защиты от перегрузки и перегрева.

Основные элементы клапанов запорно-регулирующих КИПВАЛЬВ серии VSA

Основными базовыми элементами запорно-регулирующего клапана являются электропривод и исполнительный механизм, соединенные между собой с помощью монтажного комплекта.

В качестве привода компания КИПВАЛЬВ предлагает зарекомендовавшие себя модели серии DCL, роль исполнительного механизма в клапанах серии VSA может выполнять:

• Шаровой кран КИПВАЛЬВ серии V158;
• Шаровой кран FESTO серии VZBA;
• Шаровой кран FESTO серии VZBF;
• Дисковый затвор FESTO серии VZAV.

Монтажный комплект, в свою очередь, включает в себя: адаптер переходной, кронштейн соединительный и комплект крепежа.

Факторы, влияющие на выбор компонентов запорно-регулирующего клапана КИПВАЛЬВ серии VSA

Задача по подбору компонентов запорно-регулирующего клапана не представляет особых трудностей. Однако, при ее решении обязательно следует учитывать факторы, влияющие на выбор привода, крана и монтажного комплекта:

• Момент страгивания крана (или затвора дискового);
• Режим работы крана (затвора);
• Характер рабочей среды;
• Температура рабочей среды;
• Момент привода;
• Тип схемы управления приводом;
• Типоразмеры присоединительного фланца крана, привода и соединительного кронштейна;
• Размеры вала привода и штока шарового крана (или затвора).

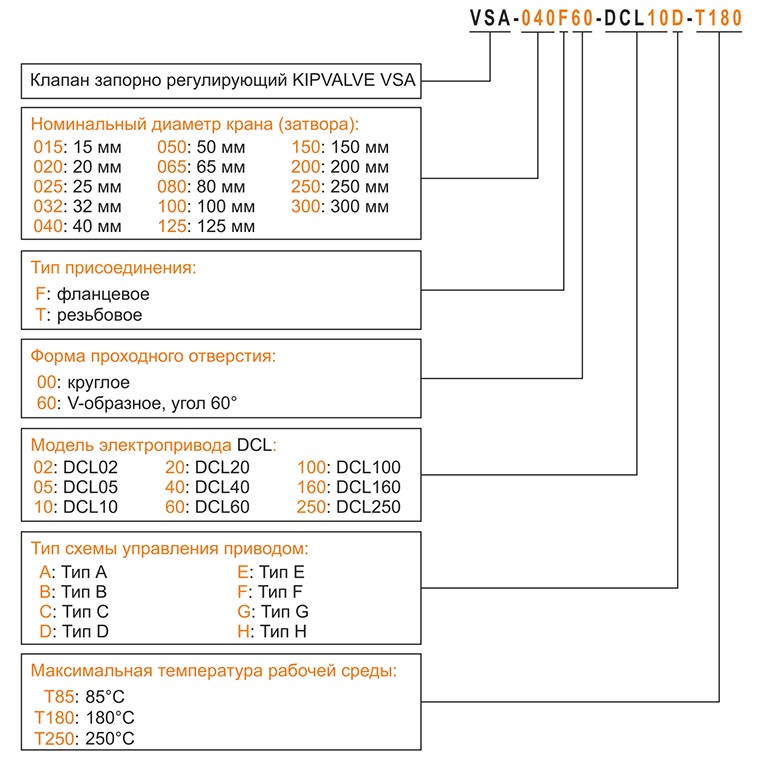

Информация для заказа клапанов запорно-регулирующих КИПВАЛЬВ серии VSA

Пример заказа:
VSA-040F60-DCL10D-T180

Вы заказали запорно-регулирующий клапан KIPVALVE в составе:

Электропривод:

DCL-10-D-220VAC-100Nm/30s-Z-G

Шаровой кран:

V158F60-040-SS-0101

Адаптер:

V158-A14-V14-H40

Кронштейн соединительный:

F05/F07-F05/F07 h=40 мм

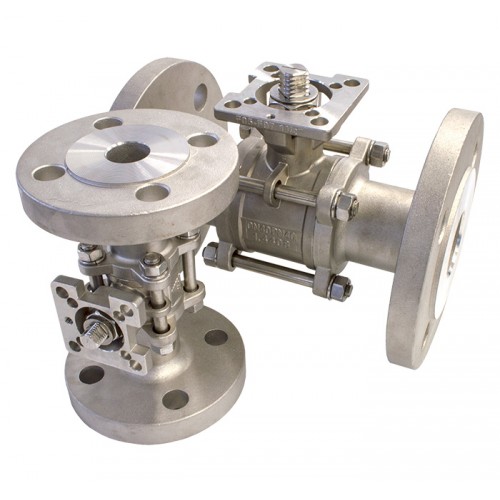

Шаровые краны KIPVALVE серии V158

Шаровые краны KIPVALVE серии V158 предназначены для управления потоком рабочей среды, в качестве которой может выступать вода (или иная жидкость), пар или газ. Корпус шаровых кранов изготовлен из нержавеющей стали. Шаровые краны KIPVALVE серии V158 предлагаются в двух модификациях: V158F00 (полнопроходные) и V158F60 (регулирующие).

Применяются в системах кондиционирования, пожаротушения, водоснабжения, отопления, автоматического контроля уровня, потока, давления, расхода, в химической и пищевой промышленности.

Основные особенности шаровых кранов KIPVALVE серии V158:

• Присоединительный фланец для установки электрического/пневматического привода: по ISO 5211;
• Толщина стенки корпуса: по EN 12516-1/2/3, ANSI B16.34;
• Материалы корпуса: по EN1503-1;
• Испытание давлением: по EN 12266;
• Строительная длина: по EN 558-1 F1;
• Детали корпуса изготовлены по технологии прецизионного литья;
• Разборная трехсекционная конструкция корпуса позволяет проводить ремонт и техобслуживание кранов без демонтажа с трубопровода;
• Особая конструкция штока исключает выбивание его давлением.

Основные характеристики шаровых кранов KIPVALVE серии V158

¹- CWP (Cold Working Pressure) - максимально допустимое давление при температуре окружающего воздуха -7...+38 °C.

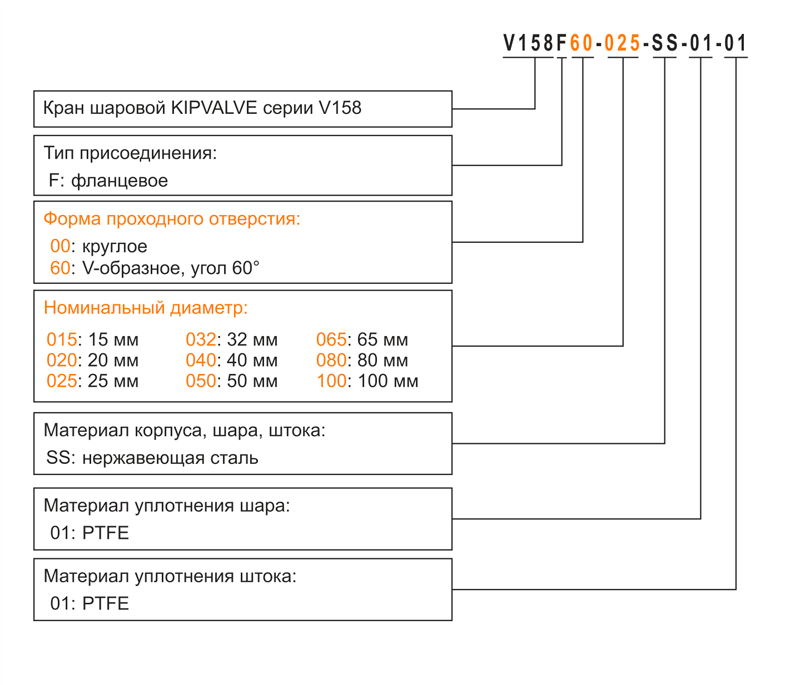

Информация для заказа шаровых кранов КИПВАЛЬВ серии V158
