Выход из строя плёночных клавиш на пульте частотника!

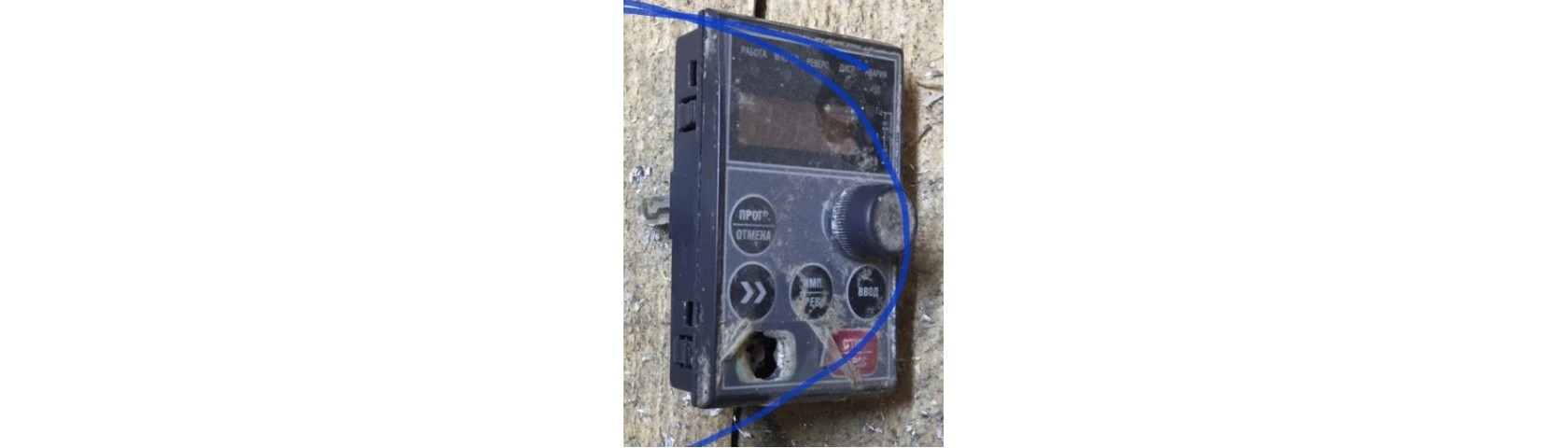

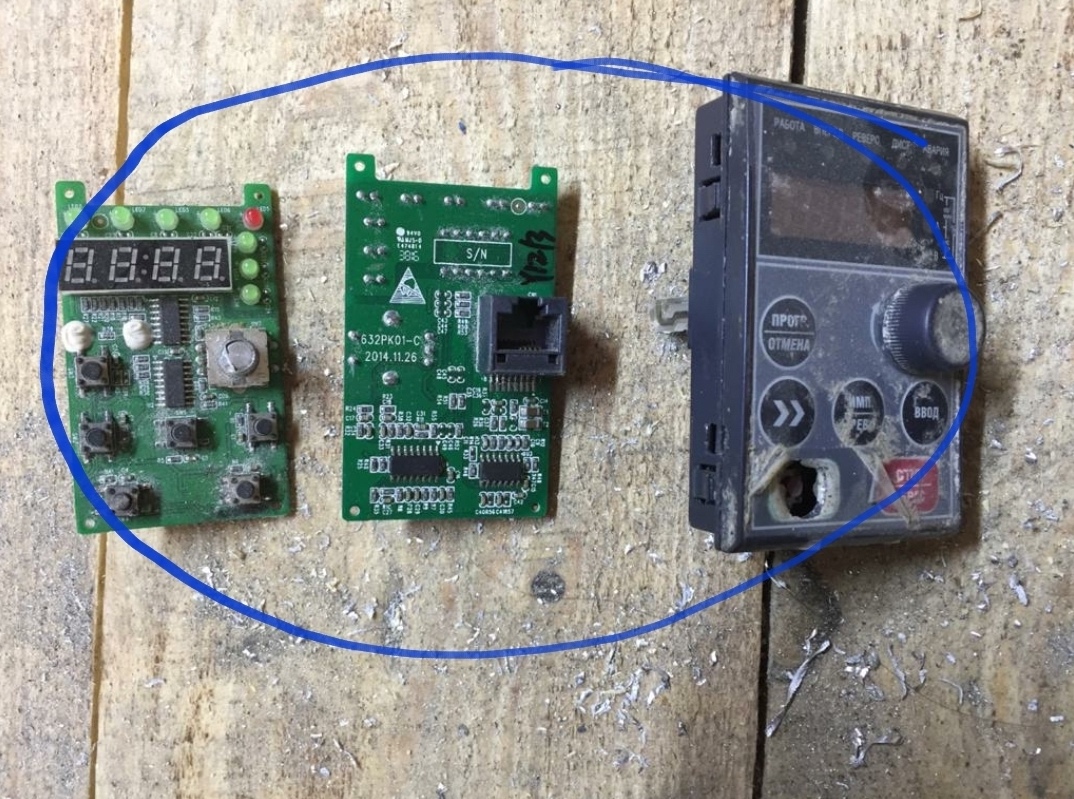

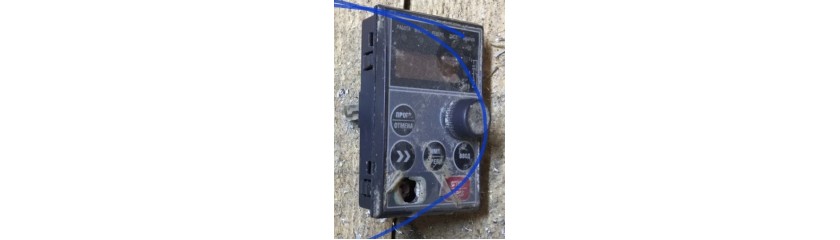

На фото видно, что плёночная клавиатура прорвана и нажать на кнопку без карандаша или отвертки уже невозможно.

Из-за того, что на эту кнопку нажимают сотни или тысячи раз за смену, сначала проминается плёнка, затем она рвётся. Далее в руке оператора появляется отвертка и страдать начинает тактовая кнопка на плате пульта, от чего она выходит из строя ещё быстрее, чем плёнка.

И зачастую заменить такой пульт невозможно. Либо он является несъёмным и тут только сдавать ПЧ в ремонт, либо производитель не поставляет отдельно пульты управления.

Избежать этого можно очень просто, перевести ПЧ на управление с внешних кнопок.

Данное решение подходит для подавляющего большинства ПЧ. Требования к ПЧ:

  • 1 аналоговый выход;
  • 1 аналоговый вход;
  • 1 дискретный вход (при использовании переключателя с фиксацией и одного направлением вращения).
  • Плюсы решения:
  • самый дешевый способ вынести индикацию и органы управления на дверцу шкафа, если у ПЧ несъёмный пульт.
  • источником задания частоты может быть потенциометр или в случае, если оператор работает в перчатках, то можно использовать 2 кнопки «Больше»/ «Меньше».
  • можно добиться степени защиты IP65!
  • при использовании кнопочного поста и кабеля, мы получаем переносной пульт управления.

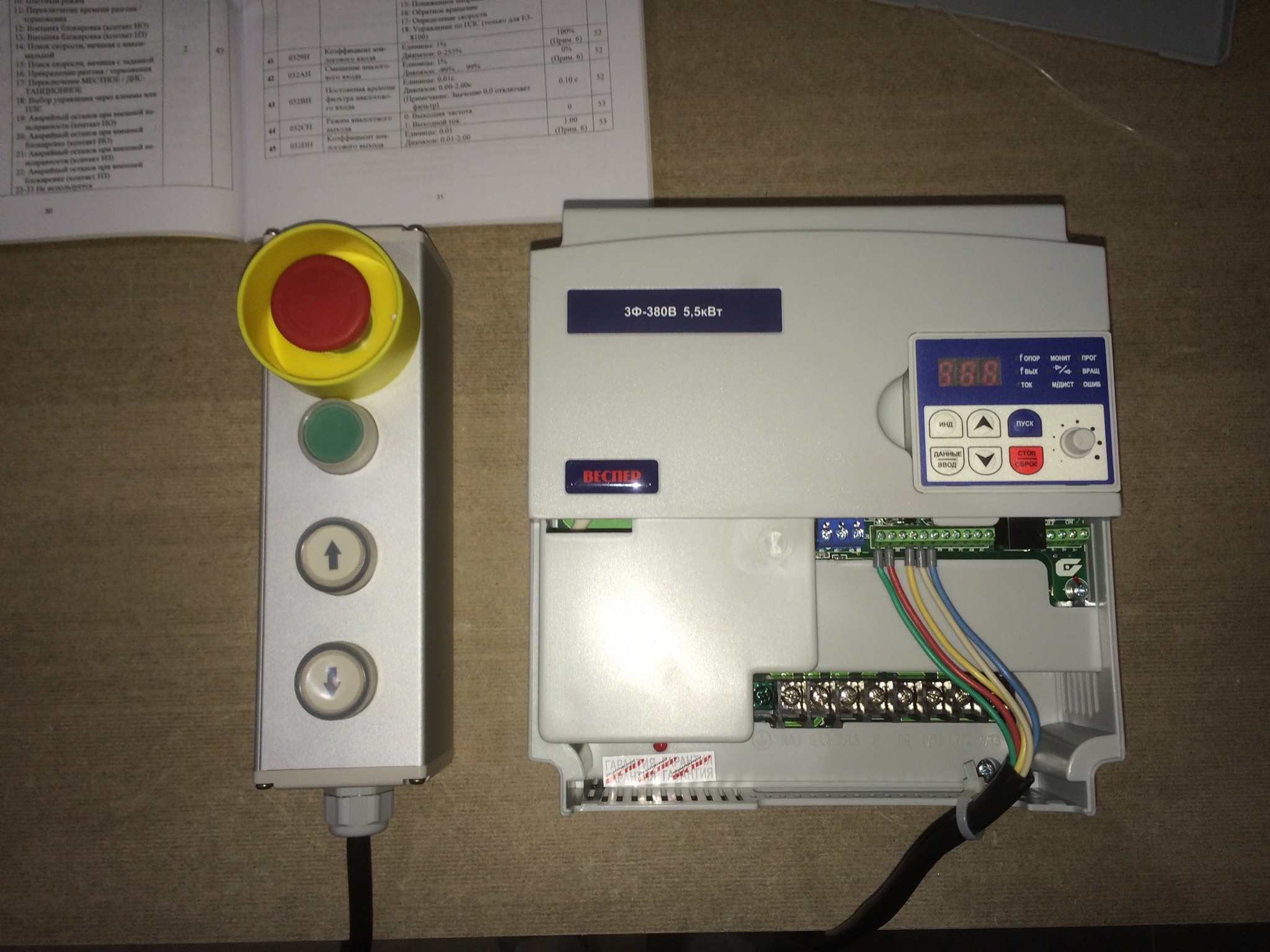

Внешний пульт ПЧ с кабелем 10м и IP54

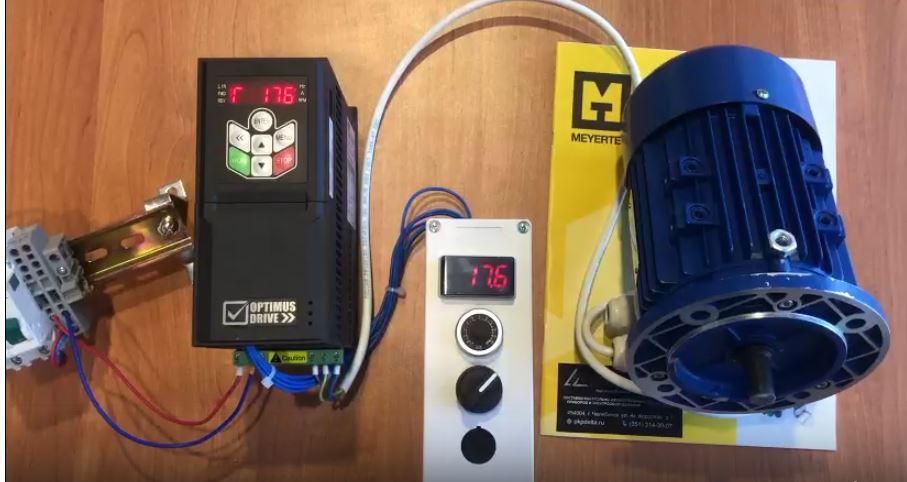

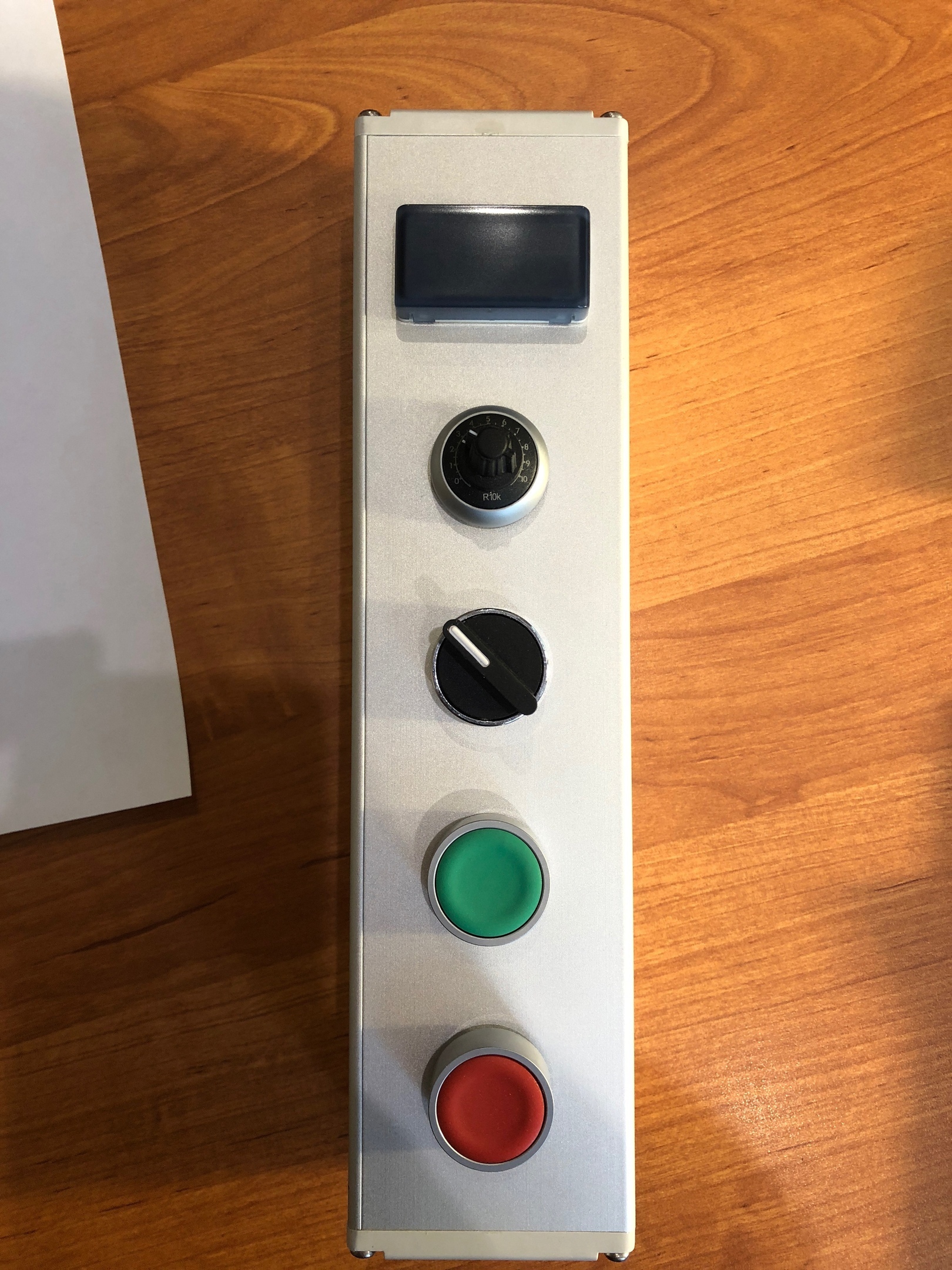

Пульт с индикацией частоты, потенциометром, кнопками ПУСК, СТОП и переключателем ВПЕРЁД/НАЗАД

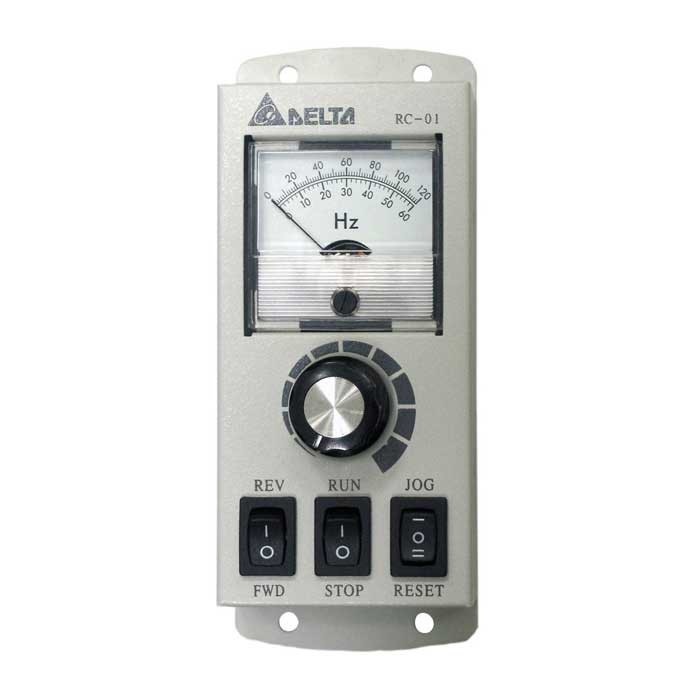

Так же можно применить готовые пульты от производителей частотных преобразователей например Delta RC-01

Спасибо за внимание!
