Обновлённые измерители-регуляторы ОВЕН ТРМ1хх.У2

В начале октября 2021 компания ОВЕН порадовала долгожданной новинкой — обновленной линейкой терморегуляторов.

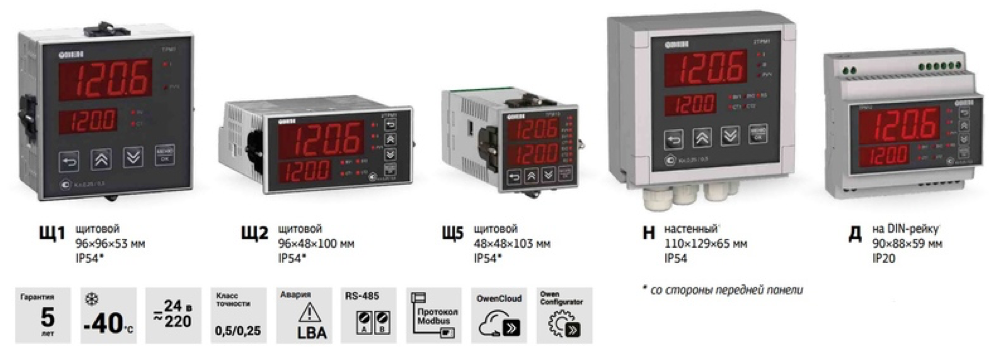

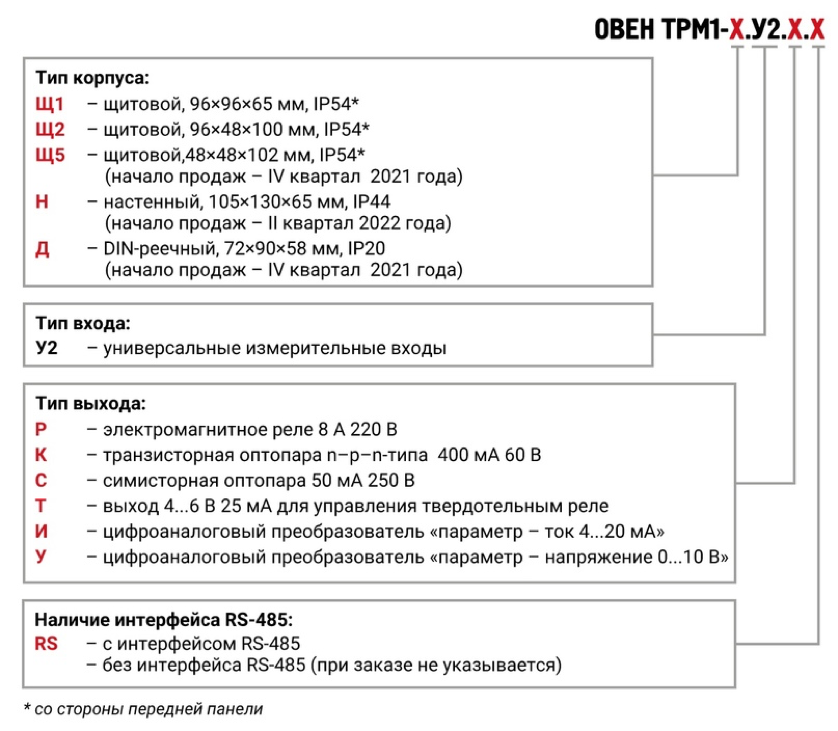

*На данный момент доступны к заказу 2ТРМ0-х.У2, ТРМ1-х.У2, 2ТРМ1-х.У2 в щитовых корпусах Щ1 и Щ2.

Но сравнивать обновленную линейку только с ТРМхх1-У не совсем корректно, т.к. новый прибор также получил функционал ещё одной серии измерителей-регуляторов компании ОВЕН.

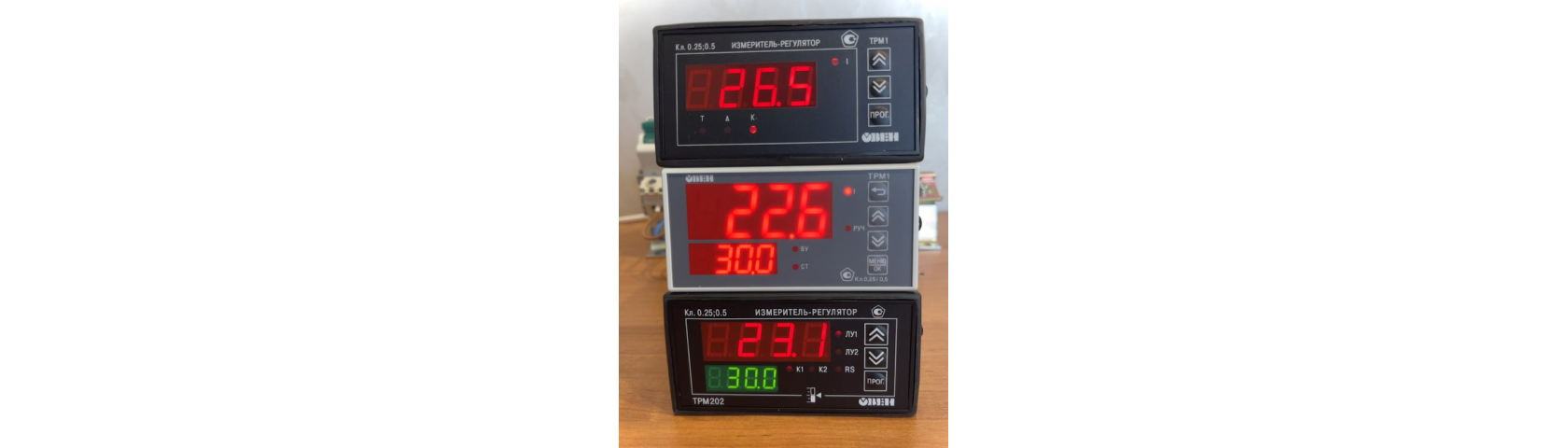

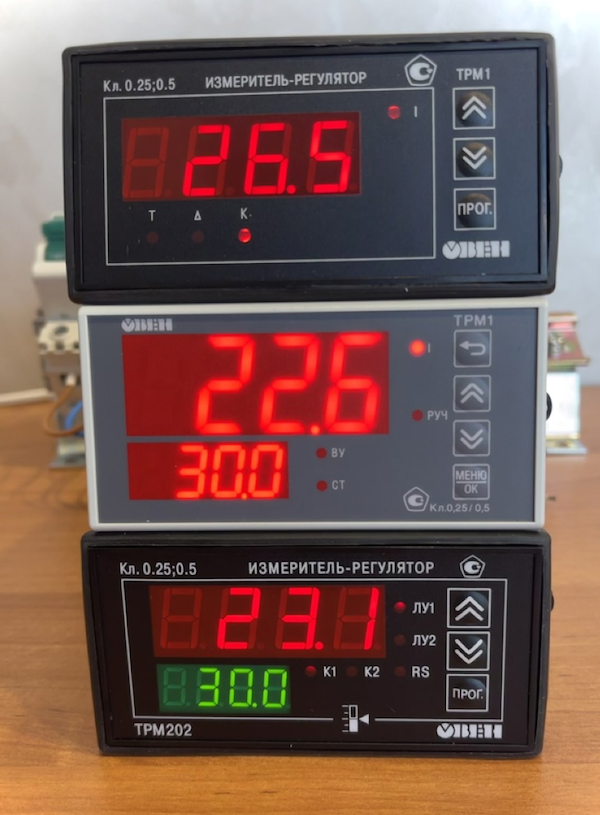

Начнём с внешнего вида и особенностей новых приборов. Для примера используем:

  • ТРМ1-Щ2.У.Р [M02];
  • ТРМ1-Щ2.У2.Р;
  • ТРМ202-Щ2.У.РР.

Правильнее было бы показать ТРМ201-Щ2.Р, но его под рукой не оказалось.

Как видно, ТРМ1-У2 объединяет в себе 2 линейки измерителей-регуляторов: ТРМхх1-У и ТРМ2хх. А увеличенный дисплей как у ТРМ500-Щ2.30А.

Внешние отличия!

И тут пожалуй только плюсы.

  • дисплеев теперь 2. Спасибо ТРМ2хх!

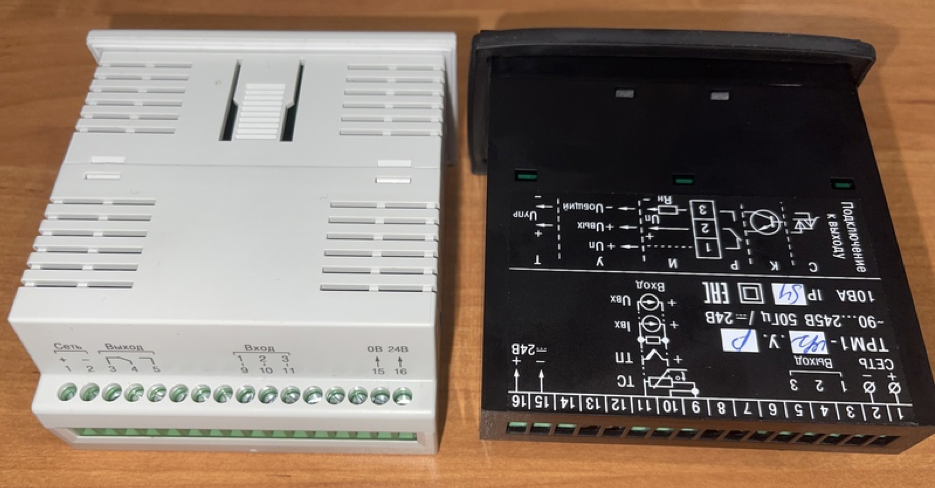

  • новый корпус выглядит более современно и выполнен из пластика серого цвета. Компания ОВЕН последние несколько лет переводит различные линейки своего оборудования на светло-серую цветовую палитру. Качество пластика и исполнения элементов корпуса стало выше.
  • вентиляционные отверстия расположены по всему периметру корпуса. Кстати, во время опытной эксплуатации мы заметили, что прибор нового образца меньше греется.

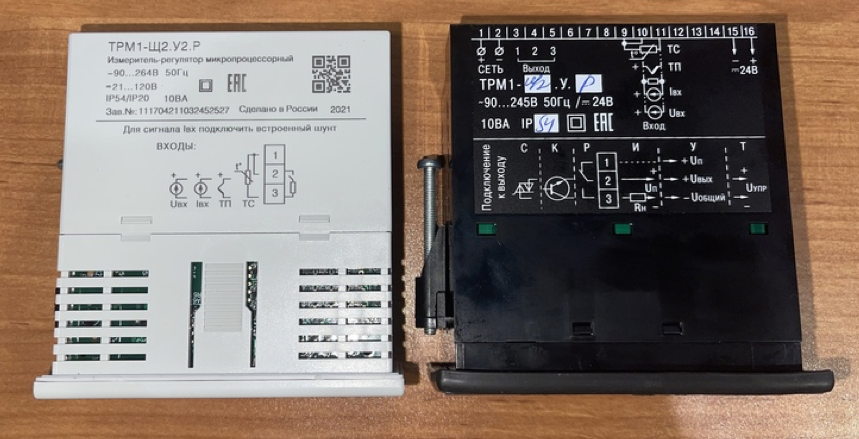

  • информация о приборе и схема подключения нанесена принтером, больше никаких наклеек. Нанесение качественное — хорошо читается и стереть отверткой не повредив сам пластик у нас не получилось. И самое главное — схема подключения продублирована со стороны клемм!

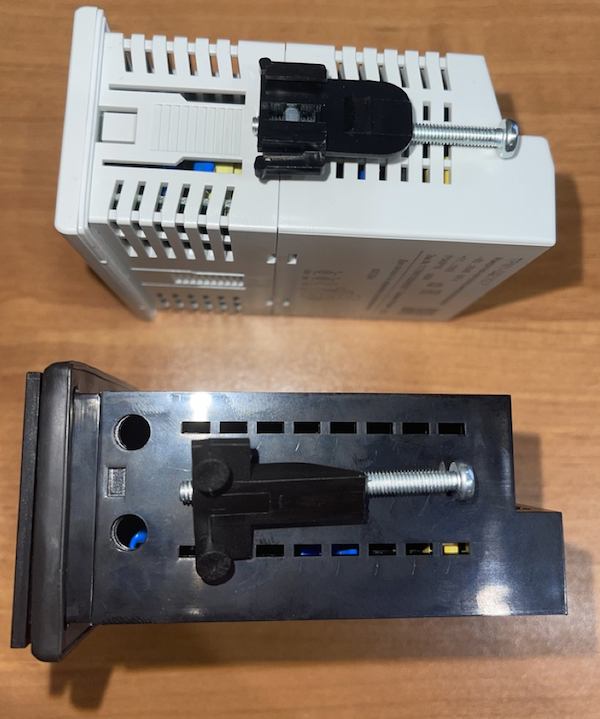

  • в щите прибор крепится 2 «трещётками» в горизонтальной или вертикальной плоскости на выбор.

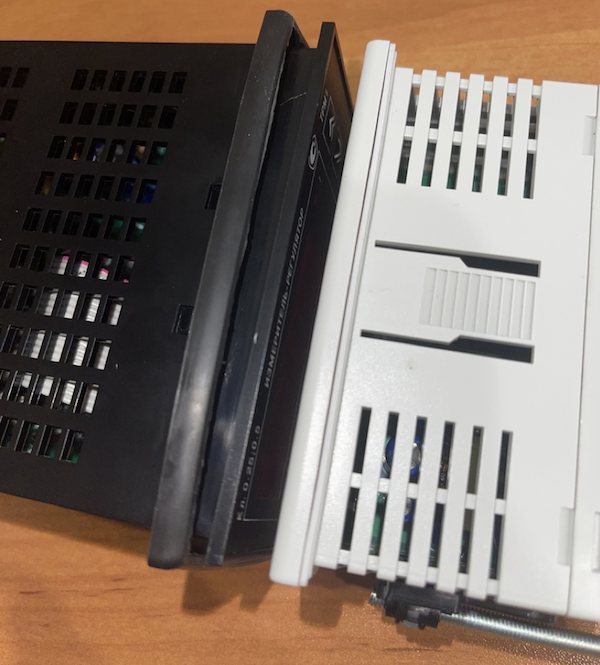

  • уплотнитель передней панели «встроен», он не такой массивный, но и не «болтается», и скорее всего не будет заминаться при сильной затяжке крепежа как у старой модификации прибора.
  • клеммник теперь «лифтовой», со старым «лепестковым» иногда возникали проблемы (если один раз перетянуть клемму, то лепесток деформировался и затянуть 2 раз становилось проблематично или вовсе невозможно).

Теперь к функциональным возможностям прибора.

Кнопку «ПРОГ.» сменила «Меню/ОК», и добавлена кнопка «Назад», что сразу говорит об изменённой структуре меню настройки прибора.

Если раньше в ТРМ1 были только 2 уровня меню, на первом менялась уставка и гистерезис, а на втором было 2 подуровня:

  • группа А — логика работы прибора;
  • группа b — настройка измерительной части прибора.

То теперь второй уровень меню разбит на 4 группы:

  • in.1 — параметры входа;
  • out.1 — параметры выхода;
  • ind — параметры индикации;
  • r485 — параметры интереса RS485.

Общую структуру меню обновлённая линейка переняла от ТРМ2хх, она была обусловлена наличием 2 дисплеев, на одном из них отображался изменяемый параметр(или группа подменю), а на втором значение, которое выбрано в данном параметре. На 1 уровне нажатием клавиши «Меню/ОК» теперь меняется только уставка, гистерезис перенесли в «out.1».

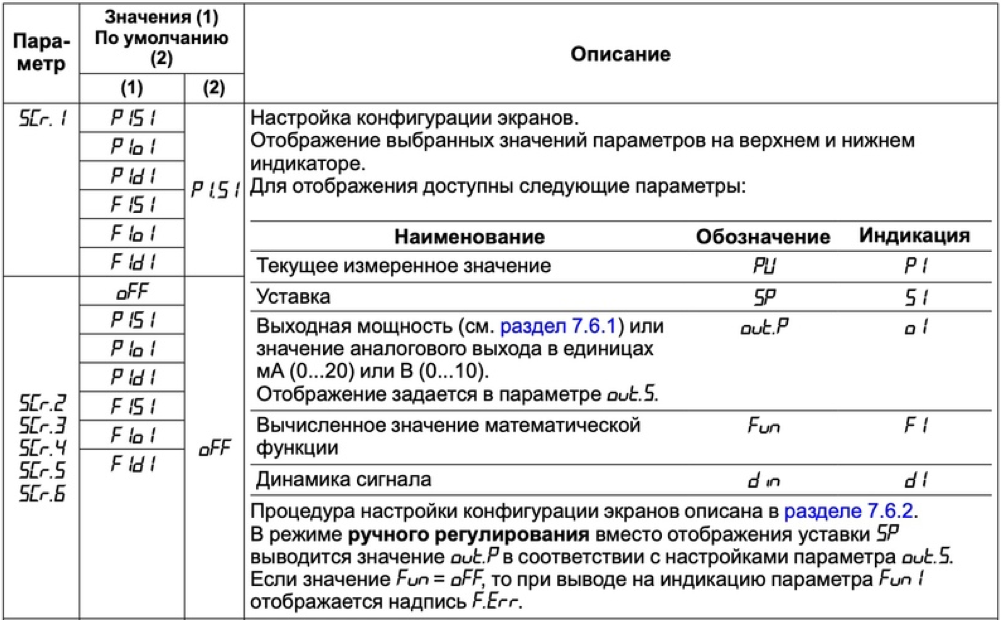

В обновленном приборе доступно до шести настраиваемых экранов (совокупность информации верхнего и нижнего ЦИ).

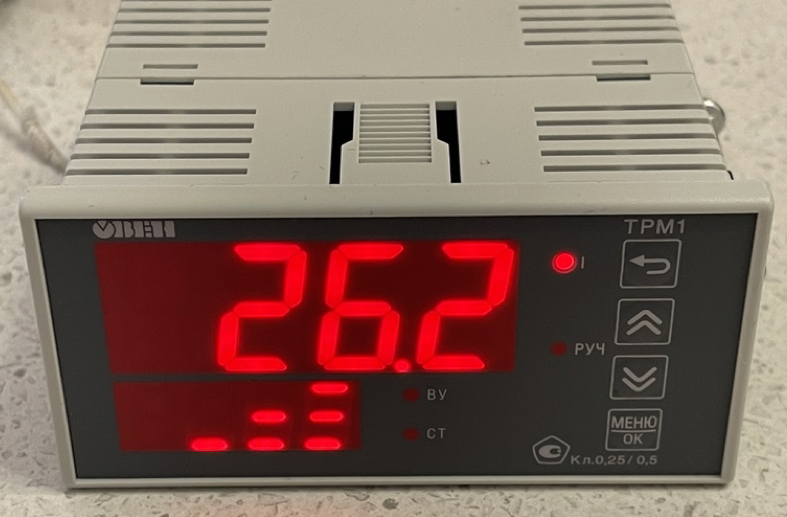

Стала доступна индикация «динамики сигнала», если измеренная температура растёт, то на нижнем индикаторе отобразится «лесенка вверх» и наоборот.

Это стало возможным благодаря новой функции прибора — LBA «диагностика обрыва контура регулирования». Он помогает отследить обрыв или КЗ датчика и выход из строя исполнительного механизма. При этом прибор переходит в аварию, переключает выход в заданное состояние «ВКЛ» или «ВЫКЛ» и ждёт сброса аварии, для этого его необходимо(после устранения неисправности) перевести в режим «StoP» или «mAn», а затем вернуть в «run».

И тут снова видим наследство от ТРМ500. В нём можно вручную задать выдаваемую «мощность», но если у ТРМ500 выходы только дискретные и мы можем регулировать % времени включения от заданного периода, то у ТРМхх1-У2 есть возможность выбрать модификацию с аналоговым выходом, а значит можно получить задатчик аналогового сигнала 4-20 мА или 0-10 В.

Касательно входов регулятора!

Вход универсальный как и раньше. Поддерживает все популярные термопары и термометры, а так же нормированные сигналы — 0...1 В, 0...5 мА, 0...20 мА, 4...20 мА.

На боковой стенке ТРМ появился DIP-переключатель, и теперь не надо «вешать» на вход шунтирующий резистор!

Обновленный регулятор не поддерживает сигнал 0-10В, а только U 0.1(0-1В). Придётся использовать делитель РД10. И, к сожалению, вход остался неактивным, и требуется внешний источник питания. И если используется модификация с RS485, то для датчиков с «токовым» или «вольтовым» сигналом придётся дополнительно ставить внешний блок питания.

Подведём итог! Прибор вобрал в себя функционал трёх линеек измерителей-регуляторов компании ОВЕН. Перенял он, в основном, плюсы своих предшественников и получил новые интересные функции и особенности, о которых подробнее расскажем в следующих обзорах.

Ждём появления всей линейки обновленных ОВЕН ТРМ.

Спасибо за внимание!
