Пневмоцилиндры KIPVALVE KVSC

Пневматические цилиндры двустороннего действия KIPVALVE серии KVSC произведены в России и полностью соответствуют общепринятому стандарту Airtac. Пневмоцилиндры с таким конструктивом широко распространены в РФ. Значительная часть этих цилиндров ввозится в страну в составе различного оборудования и станков.

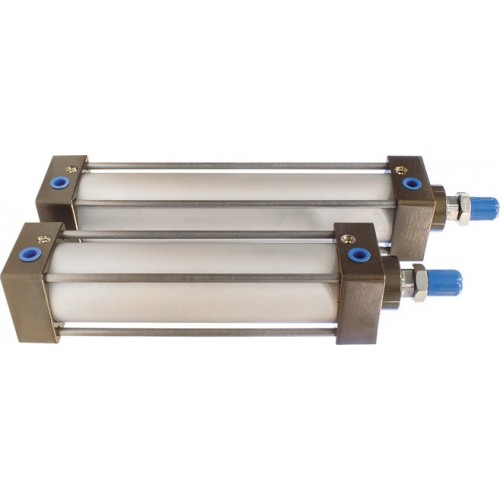

Пневмоцилиндры серии KVSC

Конструктивно они состоят из круглого алюминиевого корпуса, поршня, штока, задней и передней алюминиевых крышек, стянутых четырьмя шпильками из нержавеющей стали. Поршни пневмоцилиндров KIPVALVE серии KVSC оснащены магнитным кольцом. Это позволяет использовать магнитные датчики для бесконтактного определения положение поршня. Шток пневмоцилиндров KIPVALVE серии KVSC на выбор может быть выполнен из стали 45 с прочным хромированным покрытием или нержавеющей стали AISI304.

Все пневмоцилиндры KIPVALVE серии KVSC оснащены настраиваемым демпфированием в обоих направлениях, благодаря чему можно настроить интенсивность торможения поршня в конечных положениях.

Основные особенности:

  • Соответствие стандарту Airtac – обеспечивает взаимозаменяемость с подавляющим большинством цилиндров, установленных на промышленном оборудовании и станках;
  • Пневмоцилиндры KIPVALVE серии KVSC – это отечественный продукт, а следовательно, Вы не будете испытывать трудности при их обслуживании или ремонте, весь ЗИП есть у нас в наличии;
  • Магнитное кольцо на поршне – позволяет использовать датчики для бесконтактного опроса положения;
  • Регулируемое пневматическое демпфирование с двух сторон – дает возможность настроить работу пневмоцилиндра в конечных положениях под требования конкретного технологического процесса;
  • Широкий набор опций – позволяет подобрать пневмоцилиндр отвечающий вашим требованиям;
  • Возможность изготовления нестандартного хода – мы можем изготавливать пневмоцилиндры с требуемым Вам нестандартным ходом (до 1000 мм, шаг изменения хода 1 мм).

Контроль положения поршня пневмоцилиндра

Рекомендуется применять магнитные датчики KIPPRIBOR серии LM для контроля положения пневмоцилиндра. Для закрепления магнитного датчика на пневмоцилиндре подойдёт соответствующий монтажный набор KIPPRIBOR PN.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип цилиндра:
- Двустороннего действия
Рабочая среда:
- Очищенный сжатый воздух, степень очистки 40мкм (возможно использование сжатого воздуха с маслом, но в этом случае нельзя прекращать подачу масла
Рабочее давление:
- 1...9 бар
Окружающая температура:
- 0...+70'С
Демпфирование:
- Регулируемое пневмтическое демпфирование с двух сторон
Диапазон рабочей скорости:
- 50-800 мм/с
Диаметр поршня, мм
32 40 50 63 80 100 125
Пневматическое присоединение
G1/8 G1/4 G1/4 G3/8 G3/8 G1/2 G1/2

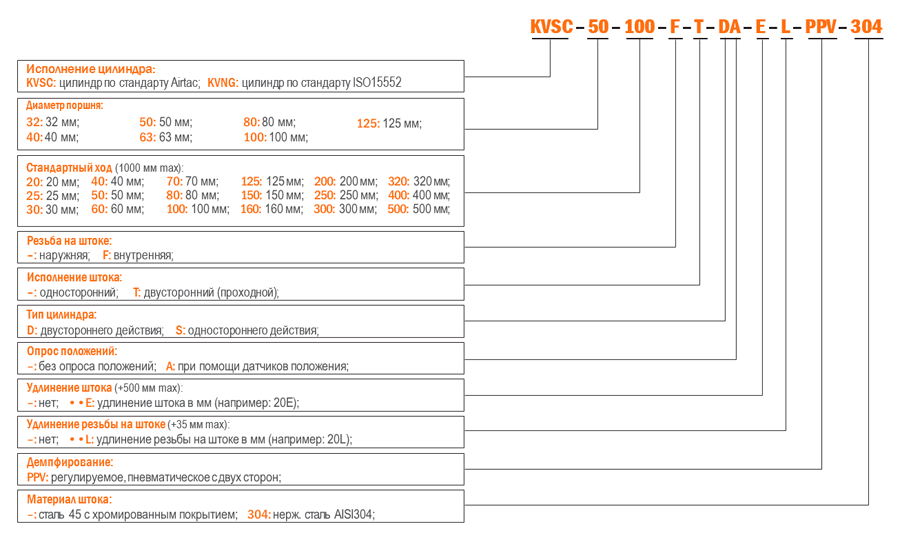

Структура условного обозначения:


KIPVALVE KVSC

пневмоцилиндр
