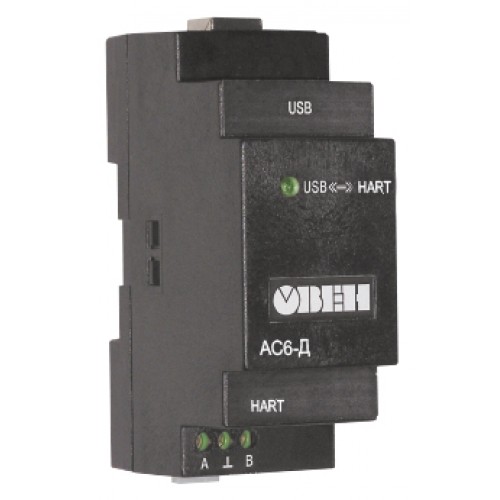

• ОВЕН АС6-Д

Преобразователь интерфейсов (модем) HART-USB ОВЕН АС6-Д.

Преобразователь интерфейсов ОВЕН АС6 предназначен для связи персонального компьютера или системных средств АСУТП с любыми интеллектуальными устройствами (преобразователями давления, температуры, расхода и т.д.), поддерживающими НАRТ-протокол.

Преимущества

  • Обеспечивает высокую надежность приема/передачи данных
  • Обслуживает до 15 устройств, подсоединенных к одной линии
  • Питание от USB-порта персонального компьютера
  • Обеспечивает возможность настройки подключенных HART-устройств из любой точки токовой цепи
  • Используется с любым HART-конфигуратором для настройки интеллектуальных устройств по HART-протоколу

Конструкция

Конструктивно преобразователь выполнен в моноблочном настольном исполнении. Подсоединение преобразователя к компьютеру осуществляется с помощью USB-кабеля, поставляемого в комплекте. К токовой петле интеллектуального датчика преобразователь подсоединяется при помощи любого 2-жильного кабеля. Полярность подключения проводников значения не имеет.

Наименование Значение
Интерфейс USB USB 2.0 (USB 1.1 поддерживается)
Интерфейс HART BELL 202
Максимальное напряжение питания в цепи HART 42 В
Номинальное сопротивление нагрузки 250 Ом
Электрическая прочность изоляции 1500 В
Степень защиты корпуса по ГОСТ 14254 IP51
Масса не более 0,2 кг
Срок службы не менее 12 лет

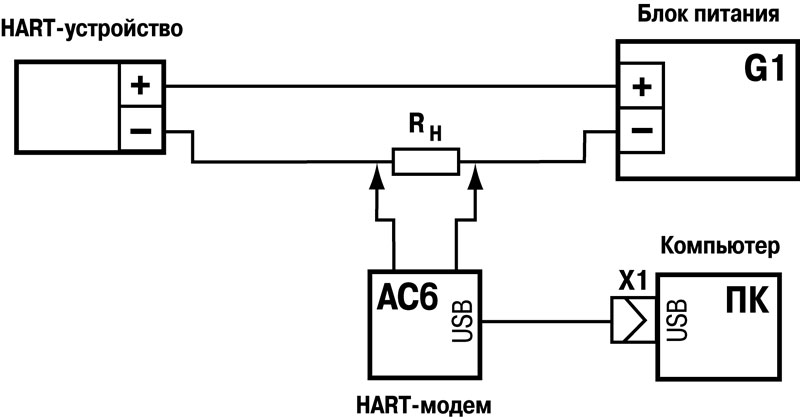

Схема подключения


ОВЕН АС6-Д

Преобразователь интерфейсов, HART-USB
