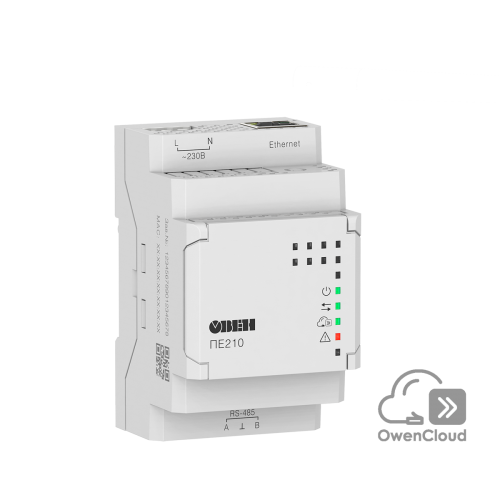

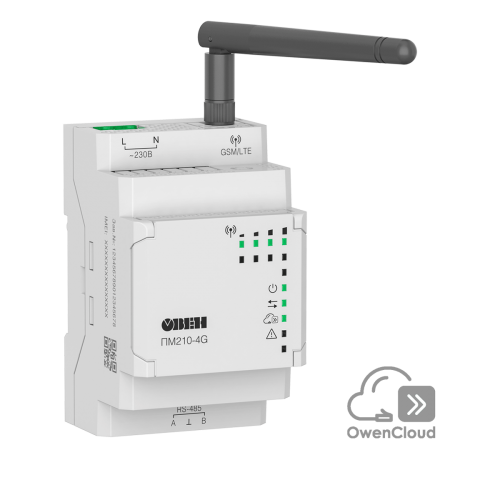

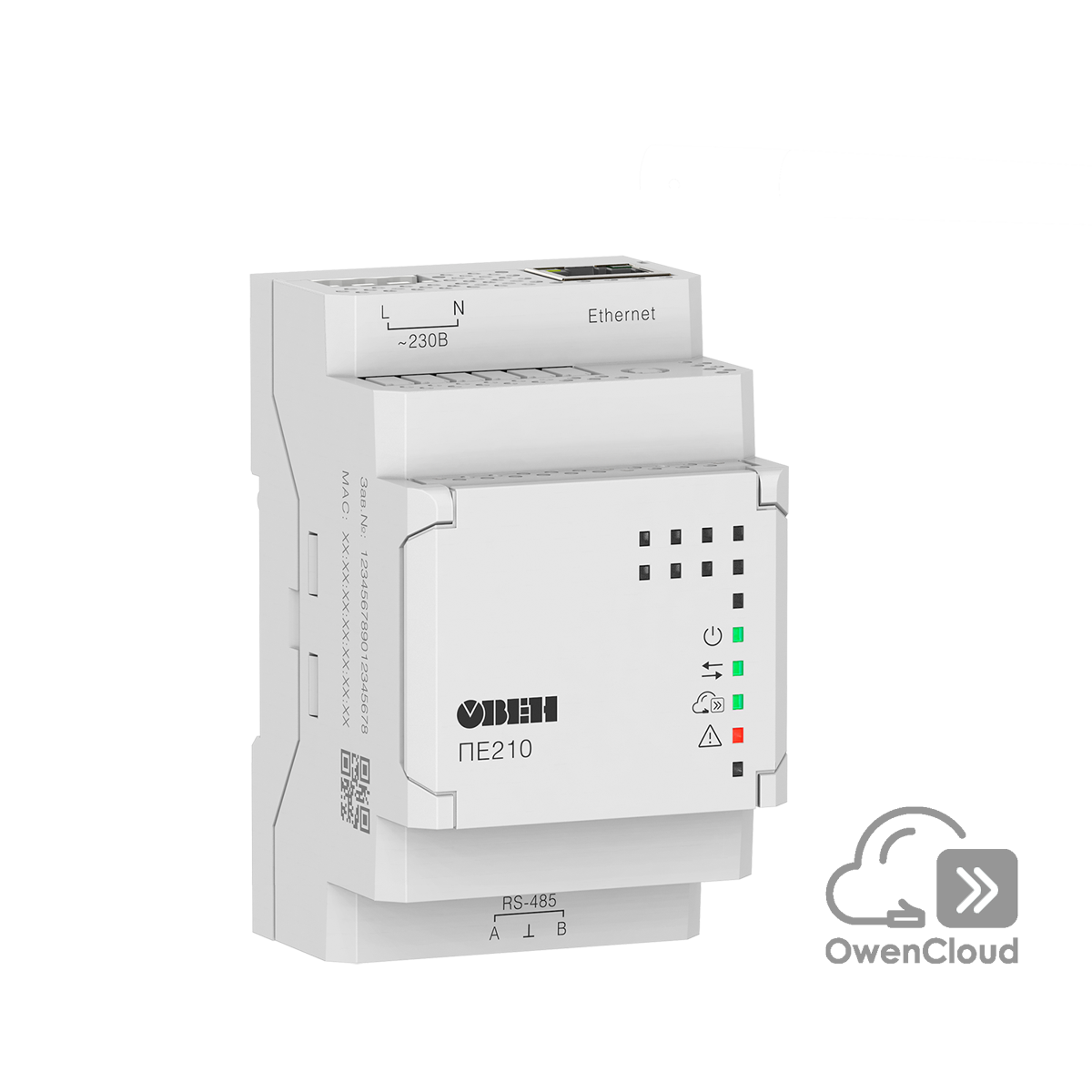

ПМ210, ПЕ210, ПВ210 сетевые шлюзы для доступа к сервису OwenCloud
Сетевые шлюзы ПМ210, ПЕ210, ПВ210 предназначены для подключения приборов ОВЕН или оборудования стороннего производителя, имеющих интерфейс RS-485 (протокол Modbus) к облачному сервису OwenCloud через один из интерфейсов:

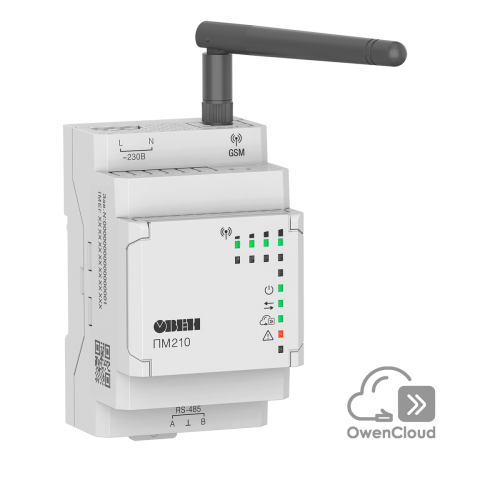

- ПМ210 – GSM (2G);
- ПМ210 – LTE (4G);
- ПЕ210 – Ethernet;

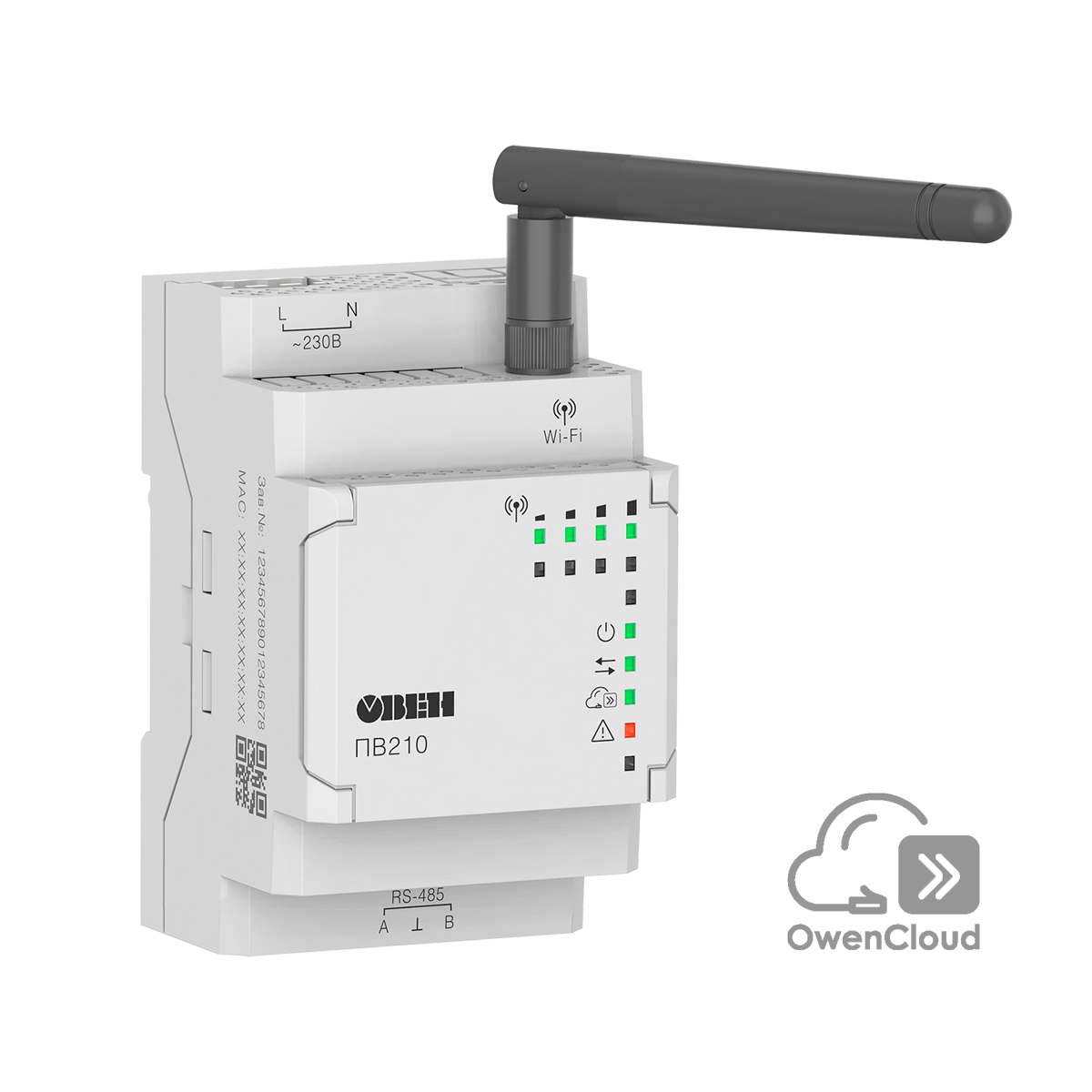

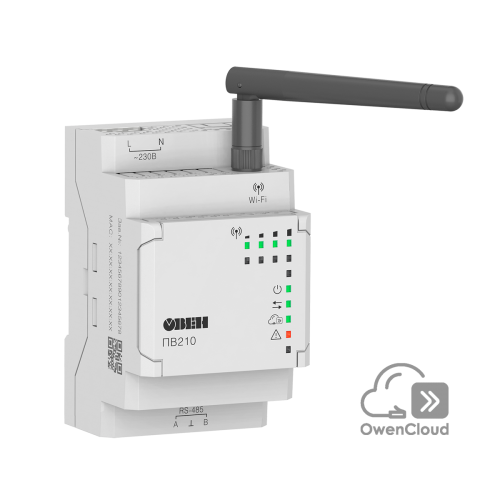

- ПВ210 – Wi-Fi.
Для подключения к облачному сервису OwenCloud достаточно:
- для ПМ210 – установить сим-карту;
- для ПЕ210 – установить статический IP или выбрать DHCP;
- для ПВ210 – указать точку доступа и установить статический IP или выбрать DHCP.
Технические характеристики
| Наименование | ПМ210 | ПЕ210 | ПВ210 | ||
| Изображение |
 |
 |
 |
||
| Тип подключения к сервису OwenCloud | GPRS (2G) | LTE (4G) | Ethernet | Wi-Fi | |
| Напряжение питания |
| ||||
| Потребляемая мощность | В режиме установки GSM-соединения
В режиме передачи данных:
|
|
| ||
| Гальваническая изоляция по питанию |
| ||||
| Гальваническая изоляция интерфейса | нет | Ethernet: 1100 В, переменный ток | нет | ||
| Интерфейсы для подключения сетевых шлюзов к сервису OwenCloud | |||||
| Интерфейс | GSM | GSM/LTE | Ethernet 10/100 Mbit | Wi-Fi 802.11 b/g/n | |
| Тип стандарта сотовой связи | 2G | 2G/4G |
|
| |
| Диапазон рабочих частот | GSM850, EGSM900, DCS1800, PCS1900 | FDD B1, FDD B3, FDD B5, FDD B7, FDD B8, FDD B20 | 2,4...2,5 ГГц | ||
| Поддерживаемые протоколы | TCP, DNS | TCP, DNS, DHCP | TCP, DNS, DHCP | ||
| Тип идентификационного модуля абонента (количество) | SIM/USIM* (1 шт.) |
|
| ||
| Стандарт | Micro SIM |
|
| ||
| Тип антенны | внешняя, разъем прибора SMA-F |
| внешняя, разъем прибора RP-SMA-F | ||
| Интерфейс для подключения приборов к шлюзу | |||||
| Интерфейс | RS-485 | ||||
| Поддерживаемые протоколы | Modbus RTU, Modbus ASCII, ОВЕН** | ||||
| Скорость передачи данных | От 1200 до 115200 бит/с | ||||
| Настройка сетевых шлюзов | |||||
|
| SMS | USB 2.0 (MicroUSB), | USB 2.0 (Micro-USB), Wi-Fi 802.11 b/g/n | ||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -40…+55 °С | ||||
| Относительная влажность воздуха | не более 80 % (при +25 °С без конденсации влаги) | ||||
| Атмосферное давление | 84…106,7 кПа | ||||
| Общие сведения | |||||
| Габаритные размеры | 55×100×58 мм (без антенны) | ||||
| Степень защиты корпуса | IP20 | ||||
| Средний срок службы | 10 лет | ||||
| Масса, не более | 0,15 кг | ||||
| ПРИМЕЧАНИЕ | |||||
Габаритные размеры
Габаритные размеры Пх210 без антенны
Габаритные размеры Пх210 с антенной
Схемы подключения
Схема подключения Пх210
Модификации

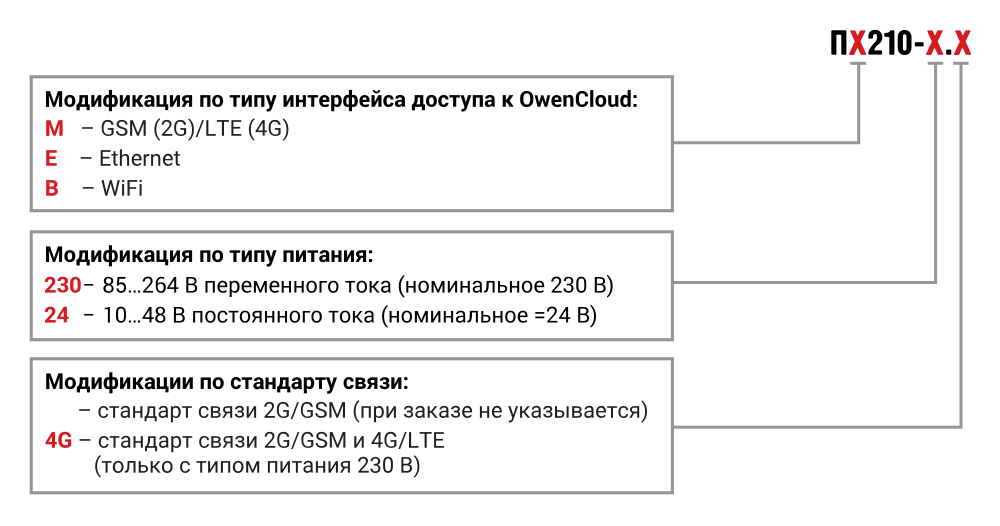

Модификации ПХ210-ХХ
Аксессуары
| Модификация |

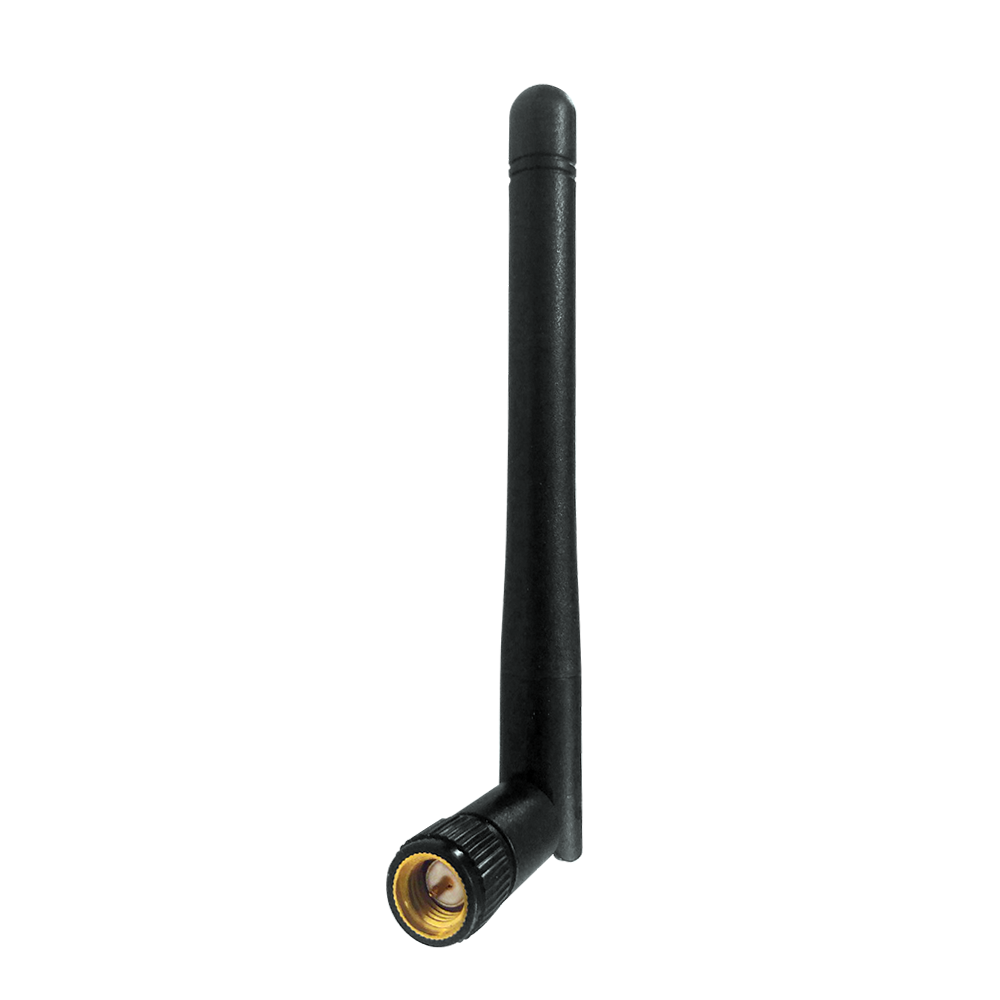

АНТ-1 |

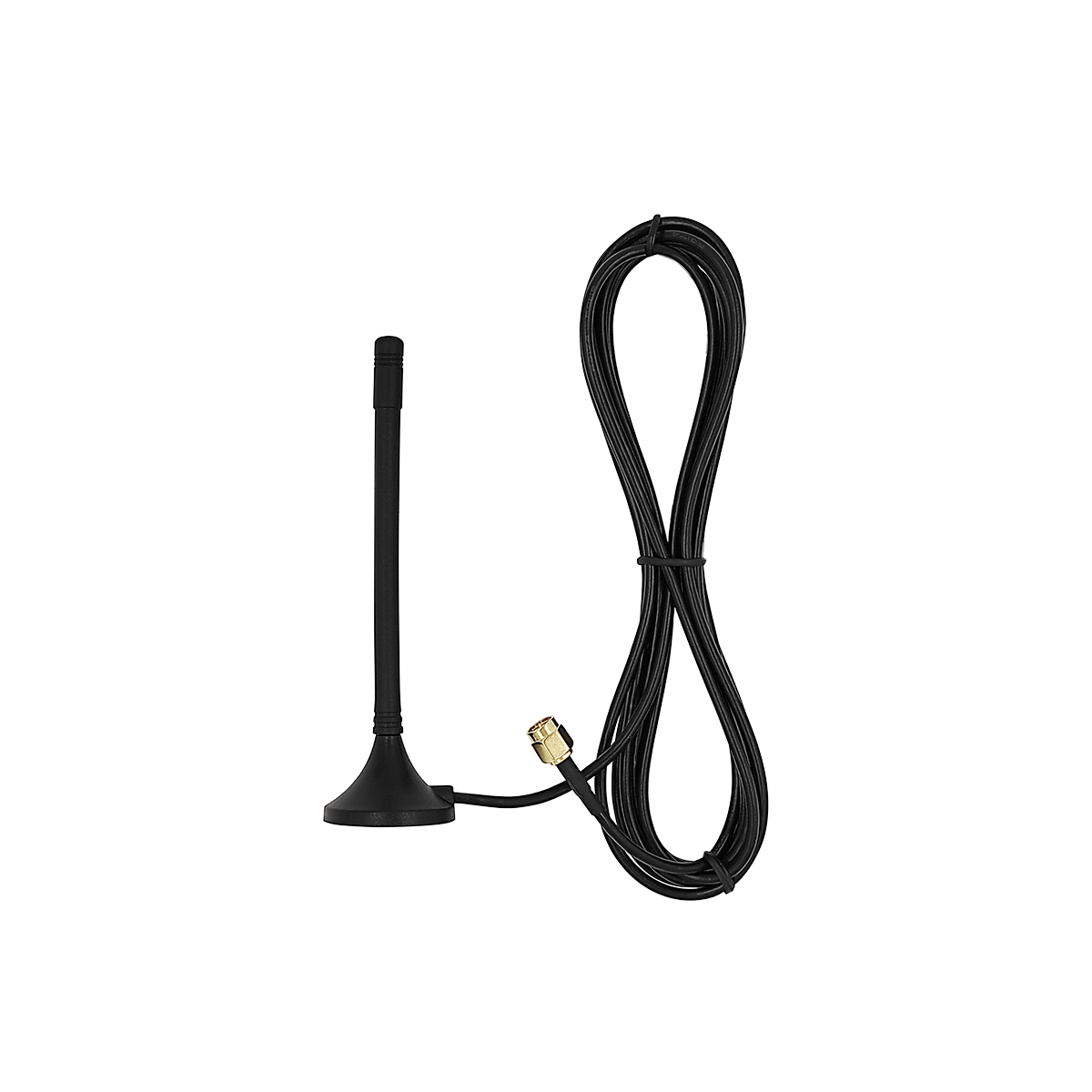

АНТ-2 |

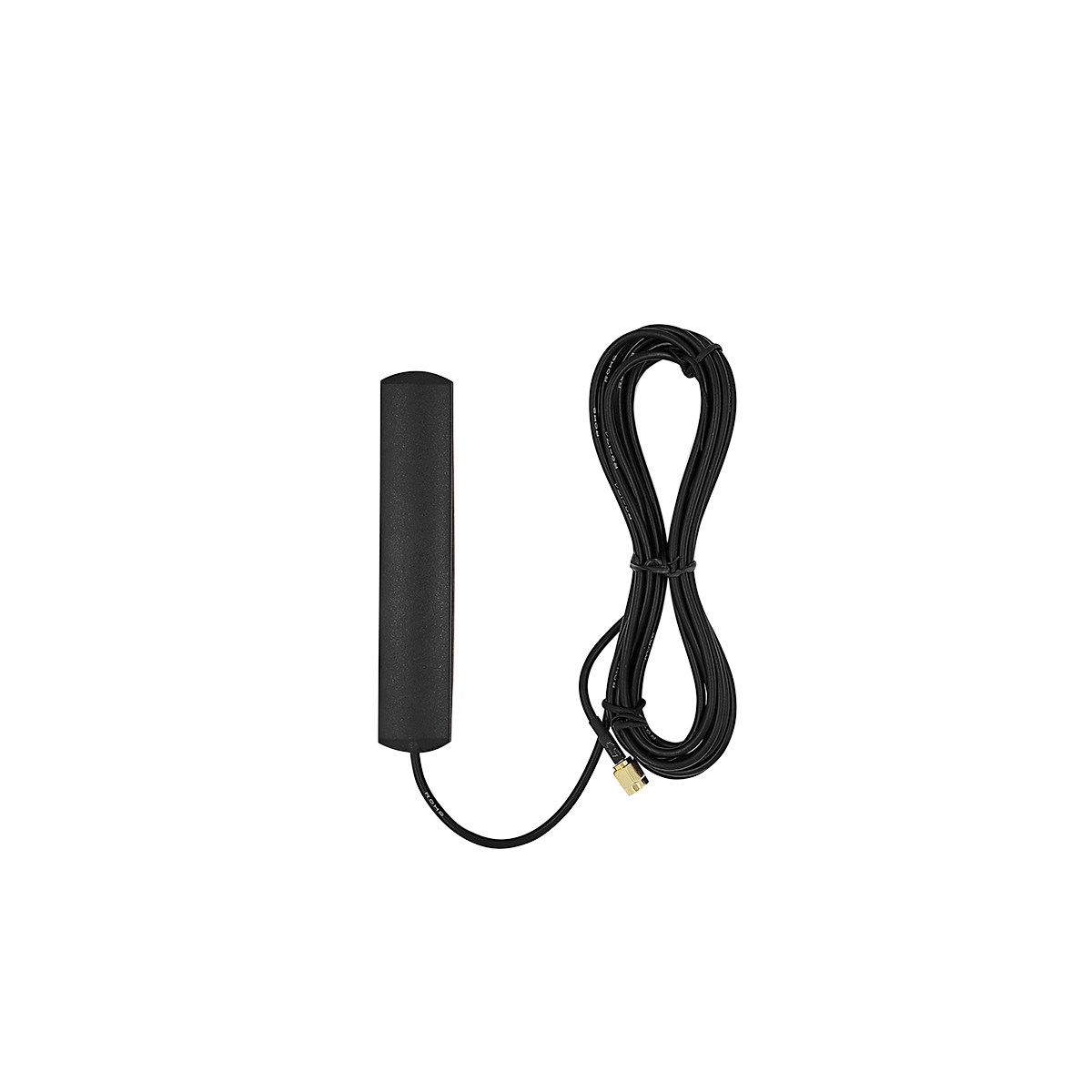

АНТ-3 |

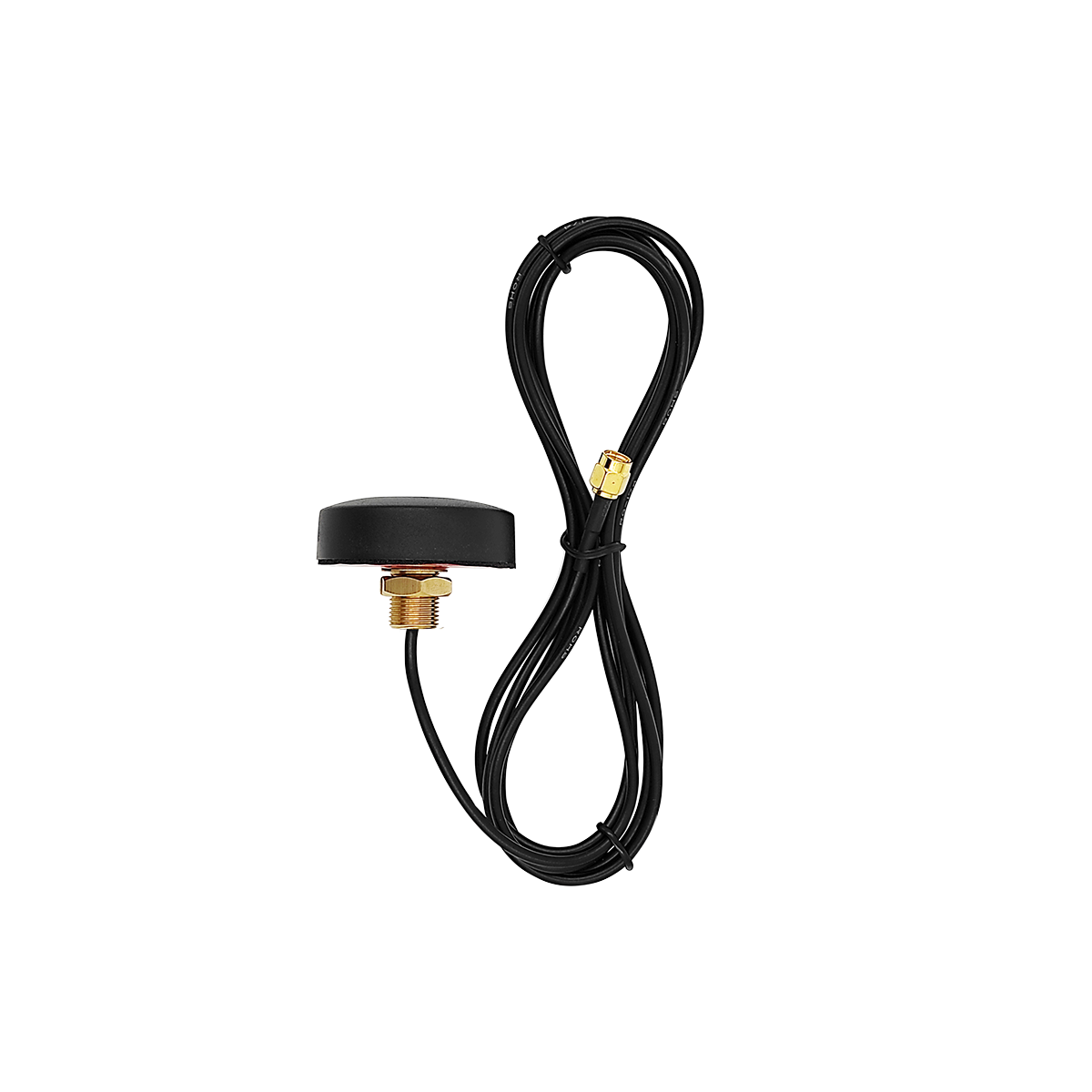

АНТ-4 |

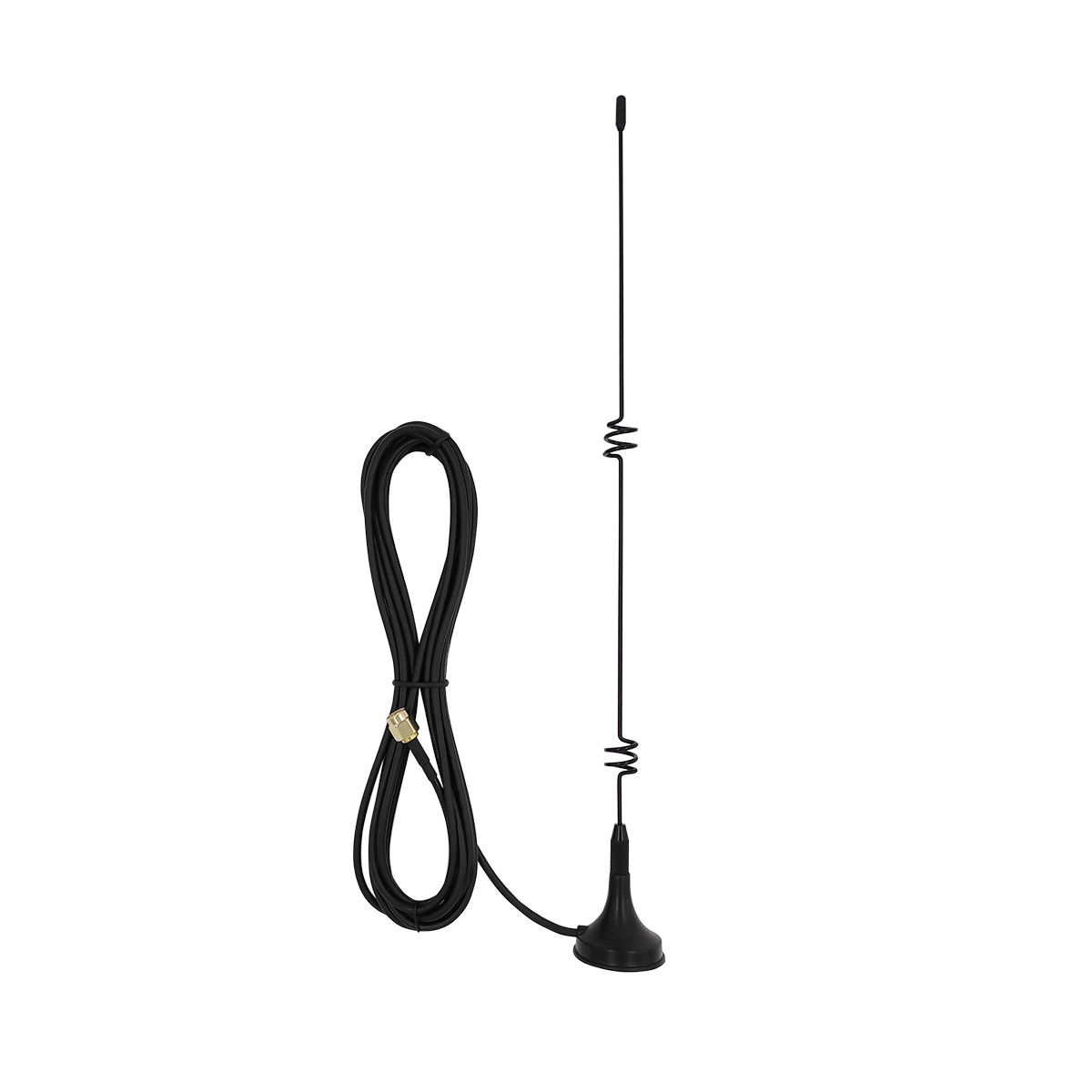

АНТ-5 |
| Изображение |
 |
 |
 |
 |
 |
| Описание | Компактная штыревая антенна | Выносная компактная антенна на магнитной базе | Выносная антенна на липком основании | Выносная антивандальная антенна | Выносная портативная антенна на магнитной базе |
| Длина кабеля | - | 2500 мм | 3000 мм | 2000 мм | 3000 мм |
| Максимальная мощность | 20 Вт | 30 Вт | 30 Вт | 30 Вт | 30 Вт |
| Усиление | 1.0 дБ | 3.0 дБ | 2.5 дБ | 2.5 дБ | 7.0 дБ |
Удлинительные кабели для ПМ210
| Модификация |
Изображение |
Комментарий |
Длина |
| Удлинительный кабель КС10-Х |
 |
Разъем SMA-F – SMA-M |
3,0 м |
| 5,0 м | |||
| 10,0 м |
