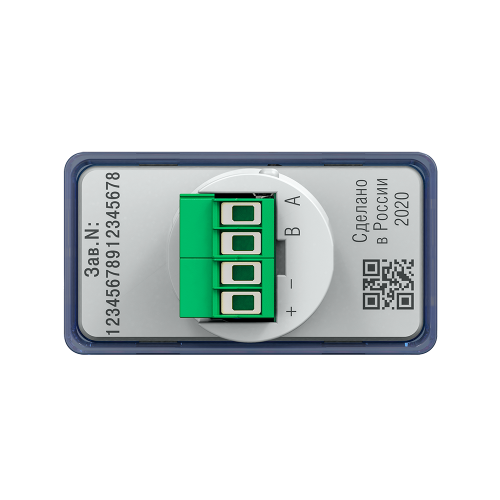

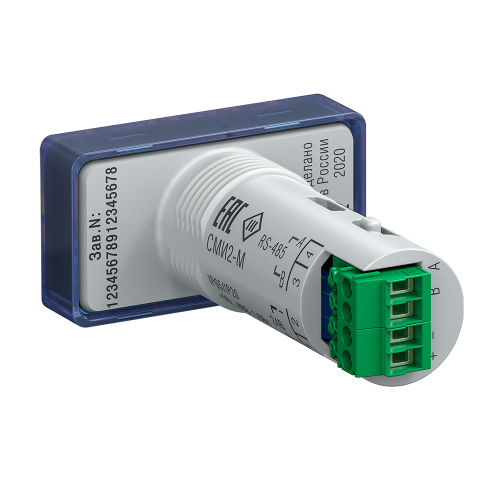

Трёхцветный Modbus-индикатор ОВЕН СМИ2-М.

ОВЕН СМИ2 – это четырехразрядный сегментный индикатор, который используется для отображения значения, полученного по интерфейсу RS-485. Особенностью прибора являются компактные размеры и оригинальный форм-фактор для монтажа в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.

СМИ2-М имеет конструктивное исполнение СМИ2, но отличается рядом улучшений – трехцветным индикатором, наличием интерфейса MicroUSB для конфигурирования прибора и расширенным программным функционалом.

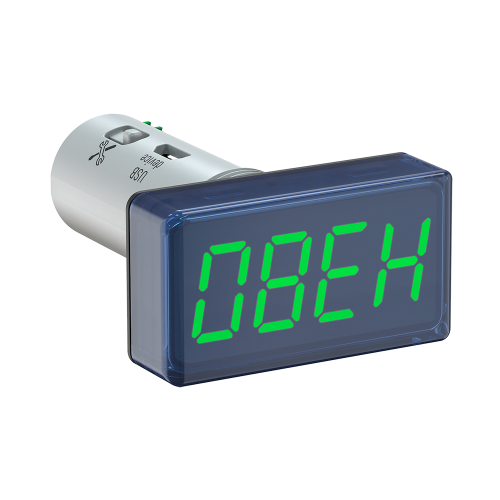

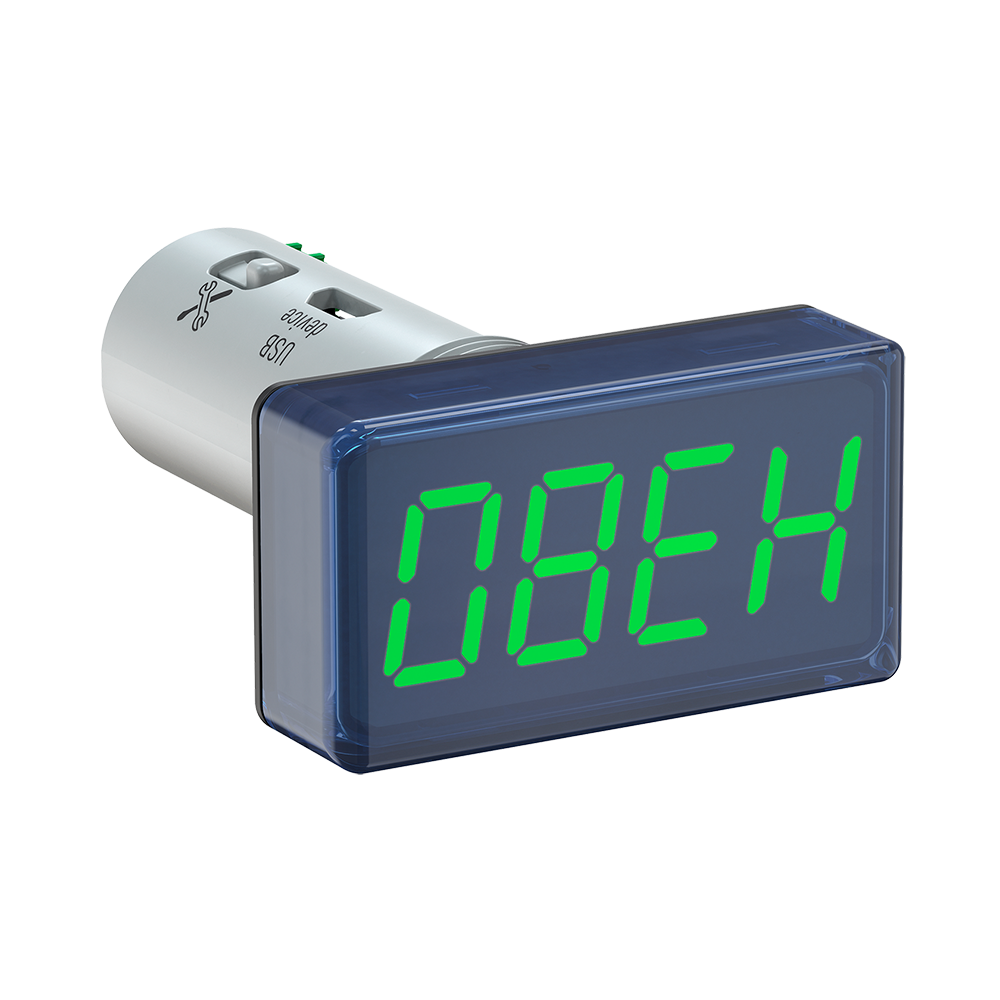

зеленый

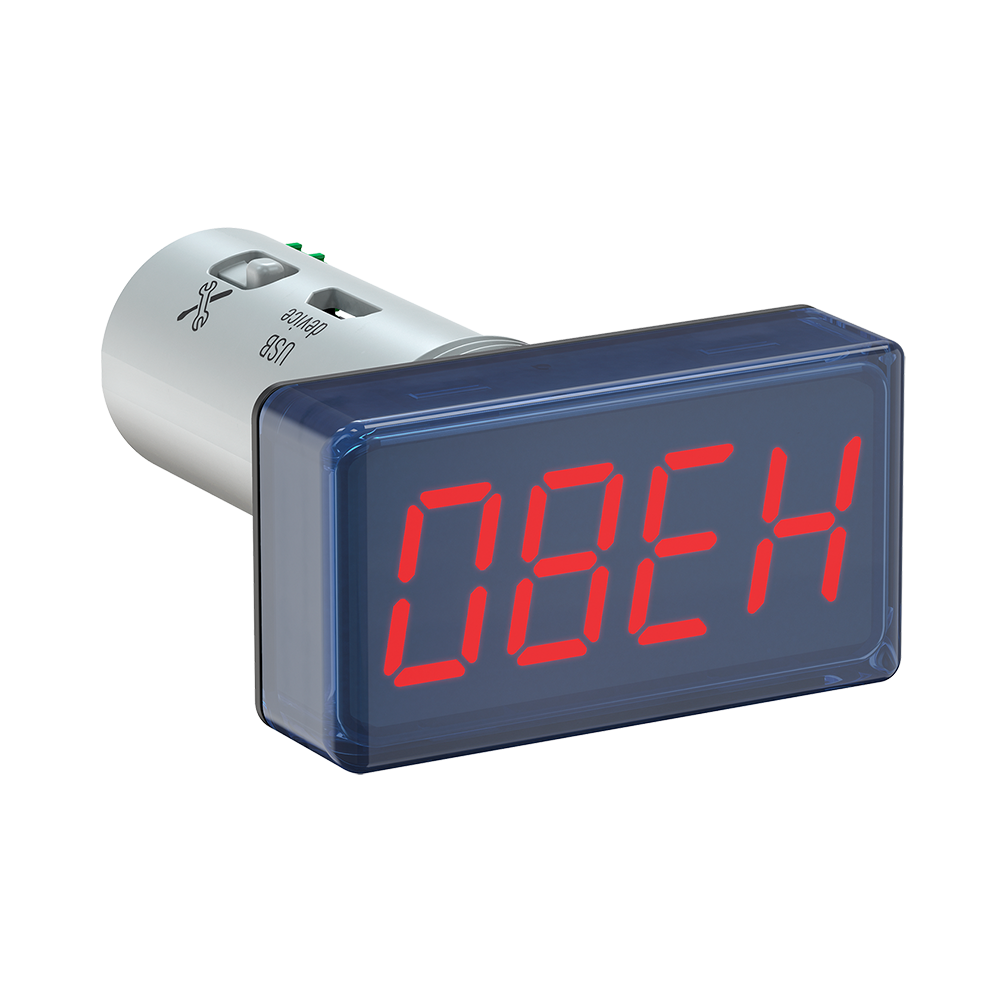

красный

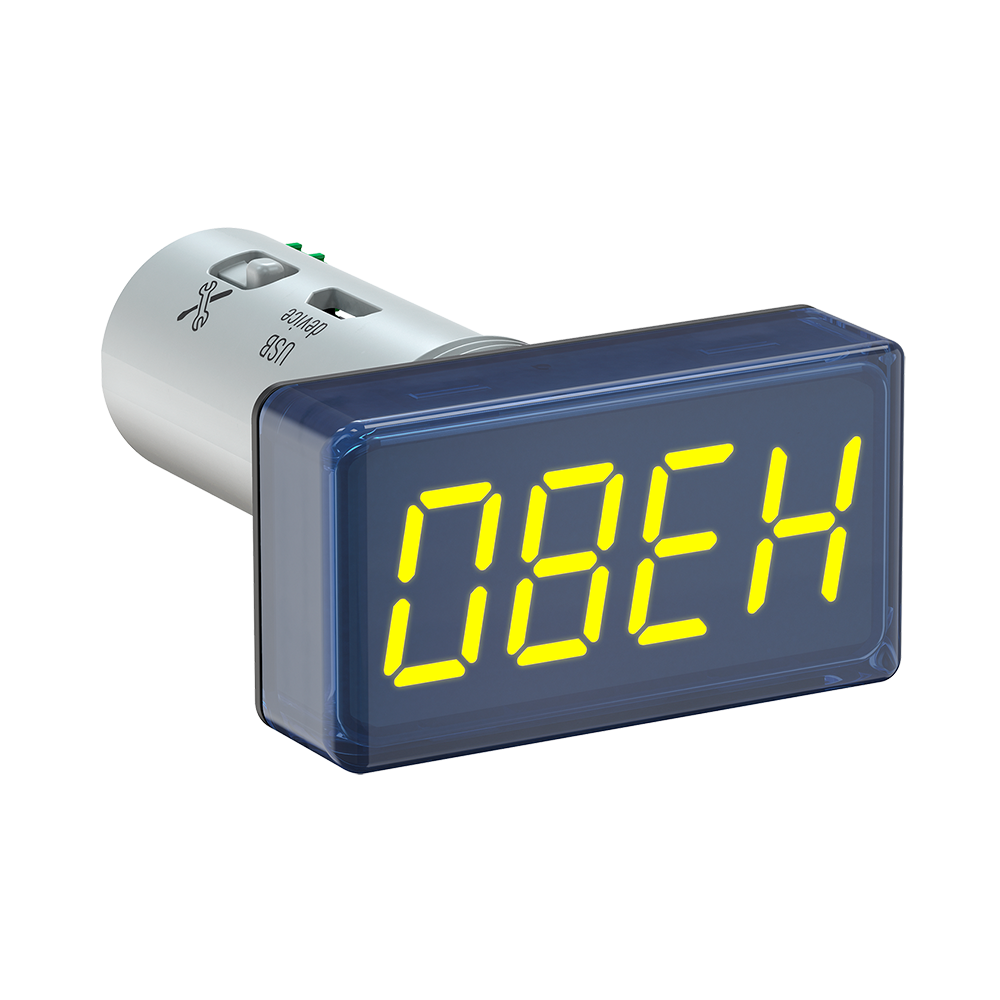

желтый

Режимы работы

Для получения отображаемого значения в приборе используется интерфейс RS-485 и протокол Modbus RTU/ASCII. СМИ2-М имеет три режима работы.

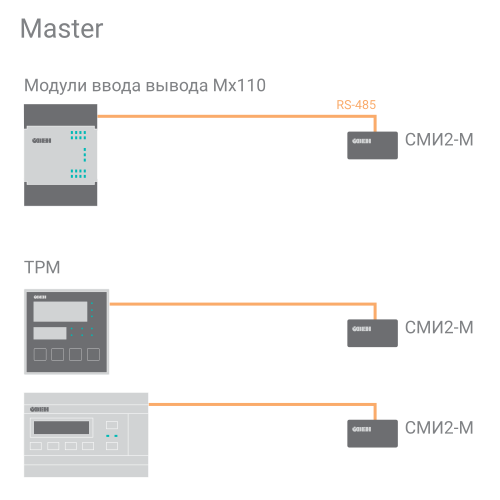

Master – индикатор выступает в роли мастер-устройства, опрашивая другой прибор и отображая значение одного из его параметров. Это позволяет отображать данные устройства, которое может работать только в режиме slave (ТРМ, ПЧВ). Изменение цвета индикатора и включение мигания происходит согласно встроенной логике индикатора, заданной пользователем.

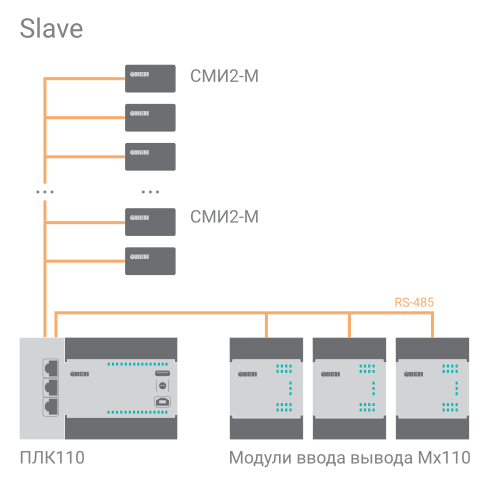

Slave – индикатор отображает значение, полученное от мастер-устройства (например, ПЛК или ПР). Изменение цвета индикатора и включение мигания может происходить или по команде от мастер-устройства (согласно его программе), или по встроенной логике СМИ2-М. К одной шине RS-485 может быть подключено множество индикаторов.

Spy – индикатор подключается к шине, в которой уже есть мастер-устройство и «прослушивает» трафик, ожидая запроса или ответа с заданными параметрами (адрес устройства, код функции, адрес регистра). Это позволяет использовать прибор в уже эксплуатируемых системах, где нет возможности осуществить перенастройку оборудования. Еще один вариант использования данного режима – синхронное обновление данных на множестве индикаторов с помощью широковещательной рассылки (broadcast) от мастер-устройства на адрес 0. Для каждого индикатора задается индивидуальный номер регистра в прослушиваем запросе, что позволяет каждому прибору извлечь из широковещательного запроса «свои» данные.

СМИ2-М Master
СМИ2-М Slave

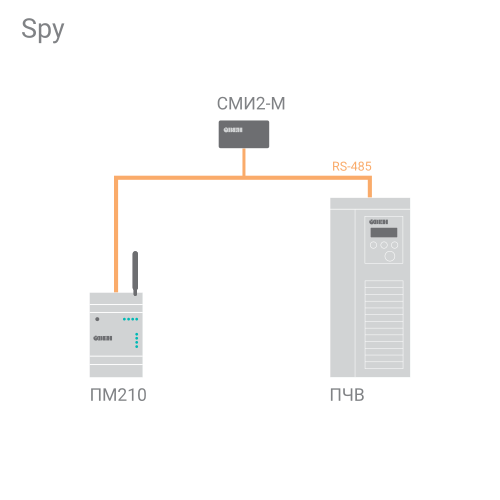

СМИ2-М Spy

Технические характеристики

ПараметрЗначение
Корпус
Габариты, Ш×В×Г48×26×65,4 мм
Рабочий диапазон температур-40…70 °C
Степень защитыIP65
Индикатор
ТипЧетырехразрядный семисегментный
Высота сегментов14 мм
Количество цветов3 (зеленый/красный/желтый)
Интерфейсы
Интерфейс связиRS-485
Поддерживаемые протоколыModbus RTU/ASCII (Master, Slave, Spy)
Гальваническая изоляцияЕсть, между питанием и RS-485, не менее 500 В
Интерфейс конфигурированиеMicroUSB
Питание
Диапазон питающего напряжения10…48 В (номинальное – 24)
Потребляемая мощность1,6 Вт


ОВЕН СМИ2-М
