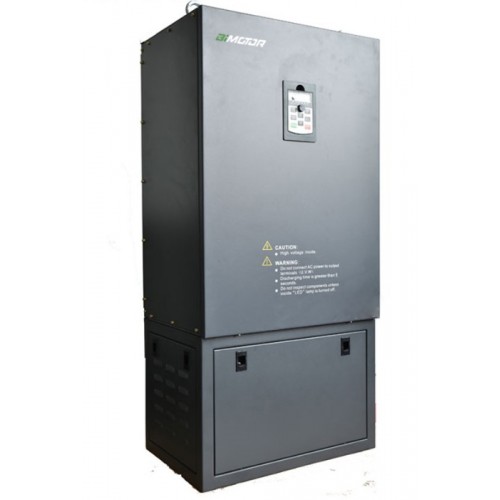

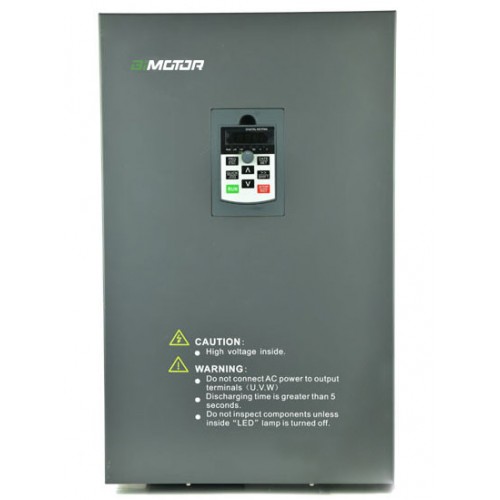

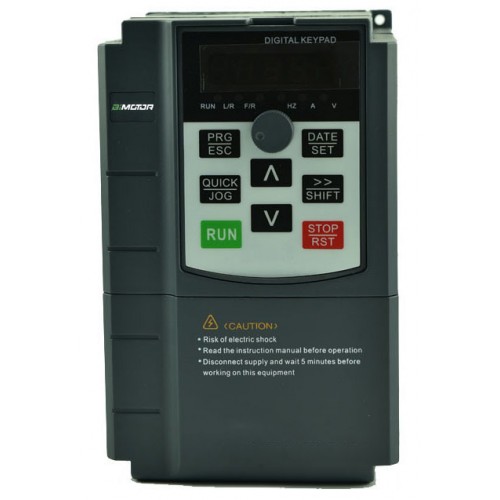

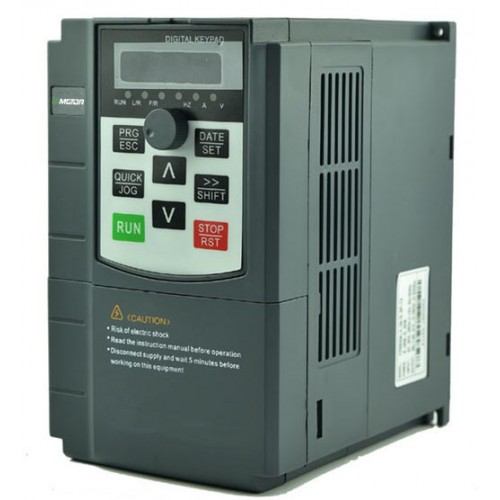

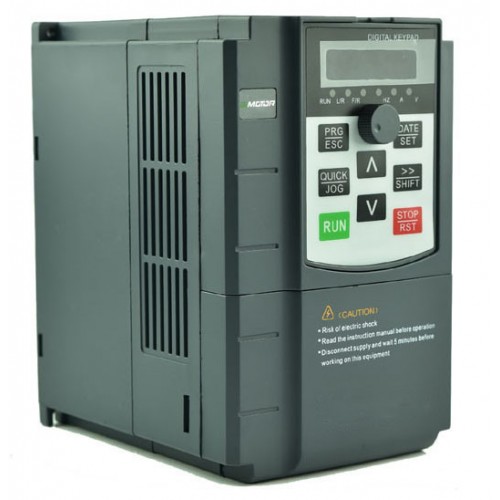

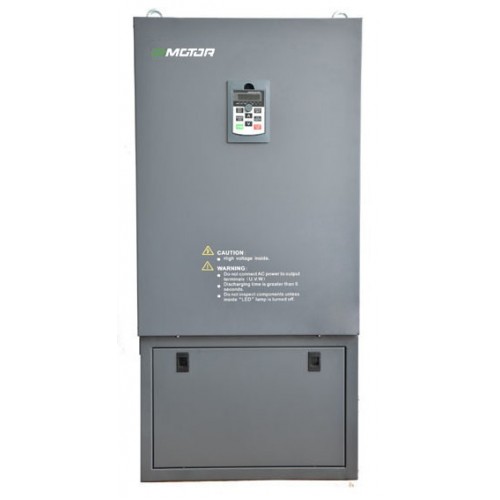

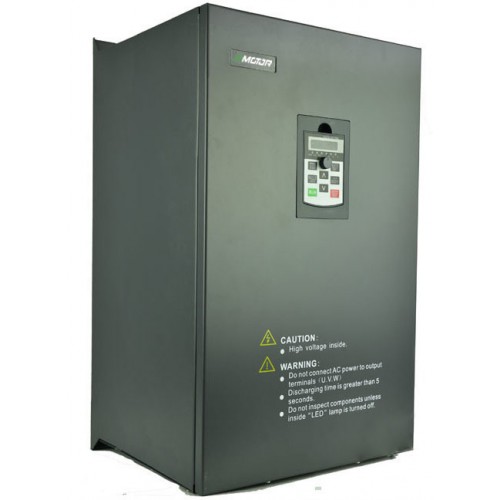

Векторный преобразователь частоты BIMOTOR серии BIM-500A

BIM-500A основана на двухъядерном профессиональном чипе управления двигателем компании Texas Instruments (США), который обеспечивает выполнение алгоритма векторного управления для реализации реального высокоточного векторного управления крутящим моментом. Имеет встроенное векторное бессенсорное (без PG) управление, сенсорное векторное (c PG ) управление и режим вольтчастотного управления (V/F), которые широко применяются для высокой точности управления скоростью, быстрого отклика крутящего момента и высокой производительности на низких частотах. Интеграция управления крутящим моментом, управления скоростью и позиционного управления. BIM-500A очень устойчив к ошибкам отключения и адаптирован к суровым условиям низкого качества электроэнергии в электросетях, температуре окружающей среды, влажности и пыли, значительно повышая надежность работы.

Диапазон мощностей

3 фазы, 380В±15% 0,75кВт — 355кВт.

Технические характеристики

  • Ввод/Вывод
    • Диапазон входных напряжений
      • 1ф,220В+-15%
      • 3ф,380В+-15%
    • Входная частота
      • 47-63Гц
    • Диапазон выходной частоты
      • 0-500Гц
  • Терминалы Входа/Выхода
    • Цифровой вход
      • 6 программируемых цифровых входа
      • 1 высокоскоростной импульсный вход
    • Аналоговый вход
      • AI1: 0-10В
      • AI2: 0-10В или 0-20мА
    • Выход с открытым коллектором
      • 1 выход с открытым коллектором
      • 1 высокоскоростной импульсный выход
    • Аналоговый выход
      • 2 аналоговых выхода
    • Релейный выход
      • 1 релейный выход
  • Тех.характеристики
    • Режим управления
      • V/F;
      • Векторный без/с PG
    • Стартовый крутящий момент
      • Тип G: 0,5Гц/150% (SVC), 0Гц/180% (FVC);
      • Тип P: 0,5Гц/100%
    • Перегрузочная способность
      • Тип G: 150% номинального тока - 60сек, 180% номинального тока - 3сек;
      • Тип P: 120% номинального тока - 60сек, 150% номинального тока - 3сек
    • Диапазон регулировки скорости
      • 1:100 (без PG векторный)
      • 1:1000 (с PG векторный)
    • Точность стабилизации скорости
      • 0,5% (без PG векторный)
      • 0,02% (с PG векторный)
    • Точность крутящего момента
      • 5% (без PG векторный)
    • Несущая частота
      • 1ф.режим 0-16кГц;
      • 3ф.режим 0-16кГц

Технические особенности

  • Широкий дизайн напряжений в соответствии с международными стандартами: трехфазное напряжение 380В–480В.
  • Технология модулей IGBT (производство компании Infineon (Германия/США)) нового поколения с высокой температурой перехода (до +1750С), высокой удельной мощностью, занимающих небольшой объем в корпусе преобразователя и с большей производительностью.
  • Высокопроизводительное векторное управление может повысить точность функционирования оборудования. Самая высокая выходная частота при векторном управлении составляет до 500 Гц, что позволяет реализовать высокоточный выходной сигнал скорости в диапазоне 10-кратного магнитного регулирования скорости.
  • Высокий уровень крутящего момента, стабильность крутящего момента, отклонение линейности крутящего момента - в пределах 3%.
  • Режим закрытого контура векторного управления. Большие значения крутящего момента на низкой частоте, что позволяет обеспечить стабильную работу под нагрузкой на сверхнизкой скорости ~0,0Гц. Режим крутящего момента и режим скорости удобно переключаются. Реализована схема контура торможения постоянным током.
  • Поддержка различных энкодеров, высокоточное управление с обратной связью, поддержка сигналов коллектора, дифференциальных сигналов, сигналов вращения и других датчиков, использование закрытого контура векторного управления.

Применение

Данная серия может применяться для текстильных машин, станков с ЧПУ, оборудования пищевой промышленности, гравировальных и отрезных станков, насосов/вентиляторов и другого промышленного оборудования.

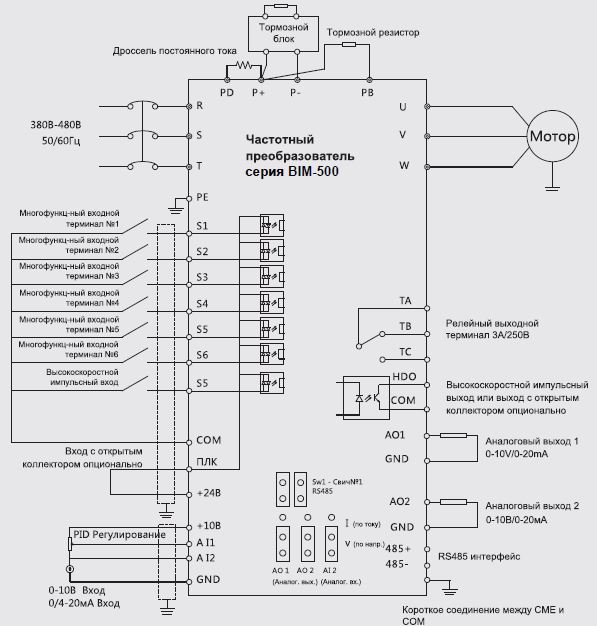

Схема подключения BIM-500

Схема подключения частотного преобразователя BIMOTOR BIM-500A

Схема подключения частотного преобразователя BIMOTOR BIM-500A

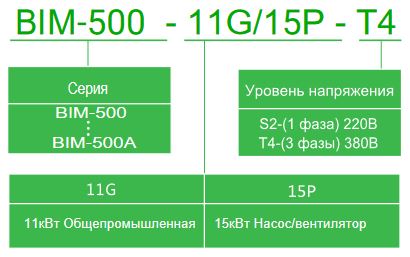

Информация для заказа BIM-500

Информация для заказа частотного преобразователя BIMOTOR BIM-500

Информация для заказа частотного преобразователя BIMOTOR BIM-500


BIMOTOR BIM-500A

  • Производитель: BIMOTOR
