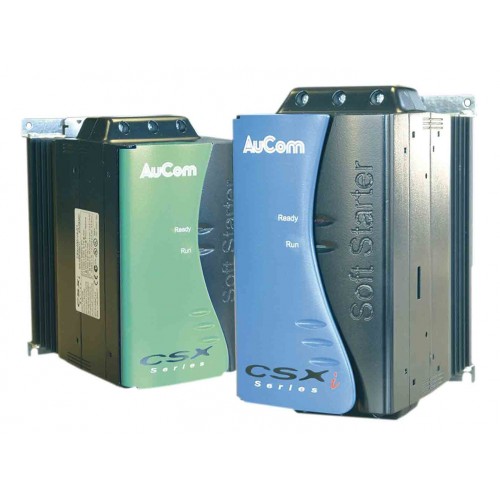

Компактные устройства плавного пуска CSX, CSX-i

Серия CSX делится на два модельных ряда, что позволяет сделать оптимальный выбор для индивидуального применения. CSX - это компактное и недорогое решение для плавного (безударного) пуска, остановки и защиты трехфазных асинхронных электродвигателей, имеющих простую настройку, удобная конструкция и встроенный шунтирующий контактор.

Основные характеристики:

  • Компактное исполнение и удобная конструкция
  • Простой монтаж и ввод в эксплуатацию
  • Плавный разгон и торможение
  • Встроенный шунтирующий контактор
  • Отличные пусковые и рабочие характеристики
  • Встроенный пакет защит (в CSX-i)
  • Коммуникационные модули (опции)
  • Степень защиты IP20 (для моделей до 55 кВт)
  • Монтаж на DIN-рейку (для моделей до 30 кВт)
  • Сертификаты: EAC, CE, UL, C-UL, CCC

Устройства плавного пуска CSX обеспечивают мягкий (безударный) пуск и останов двигателя методом плавного нарастания/спада напряжения в течение заданного времени. Устройства CSX идеально подходят для несложных применений в новом или модернизируемом оборудовании. Устройства серии CSX предназначены для легкого и нормального режимов пуска и должны использоваться совместно с устройствами защиты двигателя.



Устройства плавного пуска CSXi осуществляют контроль и ограничение тока при пуске и останове двигателя, а также обеспечивают защиту двигателя по току во всех режимах работы. Простая настройка с помощью поворотных переключателей, возможность задания рампы и ограничения тока при пуске, наличие основных защит и невысокая цена делают серию CSXi наилучшим решением для большинства применений. УПП CSXi предназначены для легкого и нормального режимов пуска.


СБАЛАНСИРОВАННОЕ ВЕКТОРНОЕ УПРАВЛЕНИЕ (EQUI-VEC)


Большинство компактных УПП управляют только двумя фазами, так как это делает их более компактными и конкурентоспособными по цене. Однако при типичном управлении только двумя фазами ток в неуправляемой фазе образуется наложением токов двух управляемых фаз. В результате этого происходит асимметричное распределение трехфазного тока во время запуска двигателя и появляется постоянная составляющая тока, которая может приводить к дополнительному нагреву двигателя при пуске.

Устройства CSX тоже управляют только двумя фазами, но используют технологию Equi-Vec™ - векторное управление балансом полярности. Технология Equi-Vec™ динамически балансирует полуволны тока различной полярности и делает выходной сигнал фактически симметричным, как при трехфазном управлении.

Устраняются следующие ограничения обычного двухфазного управления:

  • ограничение числа пусков в час
  • пуск только легких нагрузок
  • ограничение мощности двигателя < 55кВт


Особенности:

CSX CSXi
ПУСК
Линейный подъем напряжения (по времени) +
Ограничение тока +
Линейный подъем тока +
ОСТАНОВ
Останов на выбеге + +
Плавный останов + +
ЗАЩИТЫ
Перегрузка двигателя +
Пропадание фазы сети питания +
Превышение времени пуска +
Неправильное чередование фаз +
Дисбаланс токов по фазам +
Термистор двигателя +
Неисправность силовой части + +
Отклонение частоты сети + +
Мгновенное превышение тока +
Перегрузка байпас-контактора +
Ошибка коммуникации + +
ВЫХОДЫ
Релейный выход включения сетевого контактора + +
Программируемый выход (авария или работа) +
Реле индикации работы +
ОПЦИИ И АКСЕССУАРЫ
Пульт дистанционного управления + +
Modbus интерфейс + +
Profibus интерфейс + +
DeviceNet интерфейс + +
Программное обеспечение для ПК + +
Насосный модуль + +

AuCom CSX / CSX-i

  • Производитель: AuCom
  • Модель: AuCom CSX / CSX-i
  • от 25400р.
