• ОВЕН ДТПХхх1

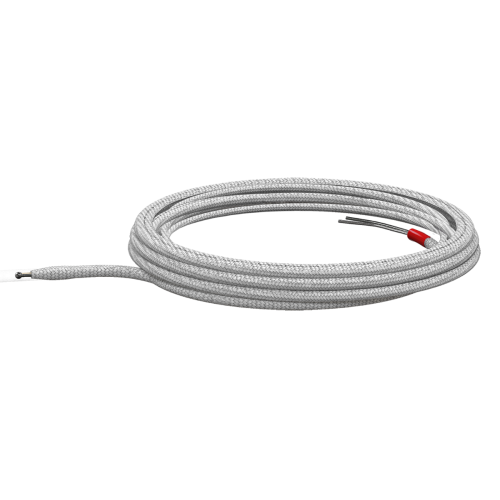

Термопары бескорпусные (поверхностные) ОВЕН ДТПХхх1.


Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80 %.

Конструктивные исполнения датчиков ОВЕН ДТПК (ХА), ДТПL(ХК)

Модель

Диаметр
термо-
электрода

D, мм

D1, мм

Тип изоляции

Диапазон
измеряемых
температур

L*, мм

l*, м

011

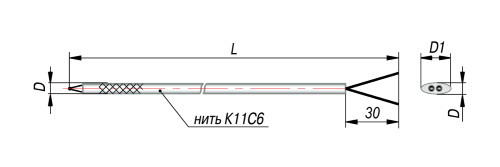

Конструктивное исполнение ДТПх011

0,5 мм

2,2

2,6

нить К11С6

ДТПК ДТПL –40...+300 °С

0,2…100, кратно 0,01 м

-

0,7 мм

2,3

2,9

1,2 мм

3,4

4,5

021

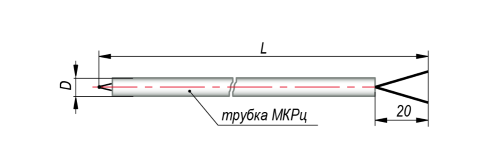

Конструктивное исполнение ДТПх021 трубка

0,5 мм

4,63...5

-

трубка МКРц

ДТПК –40...+1100 °С, ДТПL –40...+600 °С

0,2…20, кратно 0,01 м

-

0,7 мм

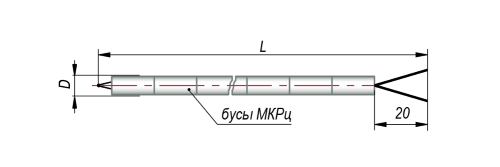

Конструктивное исполнение ДТПх021 бусы

1,2 мм

6,4...7,0

-

бусы МКРц

ДТПК –40...+1100 °С, ДТПL –40...+600 °С

0,2…20, кратно 0,01 м

-

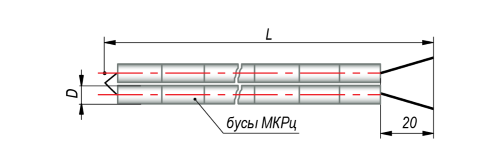

Конструктивное исполнение ДТПх021 бусы2

3,2 мм

12

-

бусы МКРц

ДТПК –40...+1100 °С, ДТПL –40...+600 °С

0,2…2, кратно 0,01 м

-

031

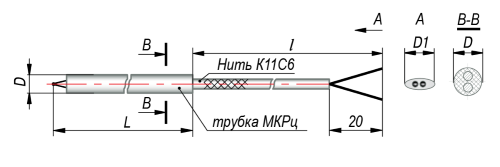

Конструктивное исполнение ДТПх031

0,5 мм

4,63

2,6

трубка МКРц/
нить К11С6

ДТПК –40...+1100 °С, ДТПL –40...+600 °С

до 3м

по заказу–
любая, до 20 м

0,7 мм

7,0

2,9

1,2 мм

7,0

4,5

бусы МКРц/
нить К11С6

От 3 до 20

0,2***

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По заказу возможно изготовление датчика в изоляции из бус МКРц.
*** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуем использовать термопарные кабели ДКТХ, СФКЭ и др. + вилки и розетки термопарных разъемов.

Технические характеристики

Характеристика

Модель 011

Модель 021, 031

Номинальная статическая характеристика

К(ХА)

L(ХК)

К(ХА)

L(ХК)

Рабочий диапазон измеряемых температур

–40...+300 °С

–40...+300 °С

–40...+1100 °С

–40...+600 °С

Класс допуска

2

2

Показатель тепловой инерции

не более 3 с

не более 3 с


Модификации


Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры

Материал арматуры

монтажной части ДТП

Рекомендуемые температуры

применения, °С

Условия

применения

Температура

окалинообразования, °С

Особенности

применения

Нержавеющие

аустенитные стали 12Х18Н10Т

08Х18Н10Т

AISI304

800

Неподвижные окислительные или нейтральные жидкие, газообразные среды



850

Неустойчивы в серосодержащих средах, в серной,  соляной, фтороводородной (плавиковой), горячей фосфорной, кипящих органических кислотах

600

воздействие механических нагрузок

Нержавеющая

аустенитная сталь

10Х23Н18

900

Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок

1050

Стойкость к коррозии при высоких температурах; стойкость к воздействию агрессивных сред . Широко применяется в нефтехимии.

Нержавеющая

Тугоплавкая аустенитная сталь

сталь AISI310 (российский аналог:

20Х25Н20С2)

1100

Неподвижные окислительные или нейтральные газообразные среды



>1100

Хорошая сопротивляемость окислению и воздействию серы, устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С

1050

Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен

Нержавеющая

аустенитная сталь AISI316

900

Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок, режим теплосмен

925

Хорошая сопротивляемость окислению и воздействию кислот.  Резистентна к соленой воде, появлению каверн и раковин

Нержавеющая

аустенитная

сталь AISI321

800

Неподвижные окислительные или нейтральные газообразные среды

850

Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные  нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С

600



Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен

Нержавеющая

Ферритная сталь 15Х25Т

1000

Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок, режим теплосмен

1050

Для замены 12Х18Н10Т при повышенных температурах. Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок

Сплав на железо-никелевой основе ХН45Ю

(ЭП 747)

1100

Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок

1300

Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном газообразном потоке

Керамика МКРц

1100

Высокотемпературные газообразные среды

-

Не рекомендуется воздействие механических нагрузок.

Корунд CER795

( ≈ 95% Al2O3)

1300

(1600 кратковременно)

Высокотемпературные газообразные среды

-

Высокая твердость и газоплотность. Не рекомендуется воздействие ударных нагрузок.

Карбид кремния SiC

1250

Расплавы солей (кроме хлорида бария); расплавы цветных металлов (кроме алюминия)

-

Высокая твердость и износостойкость




ОВЕН ДТПХхх1

  • Производитель: ОВЕН
  • Модель: ОВЕН ДТПХхх1
  • от 151р.
