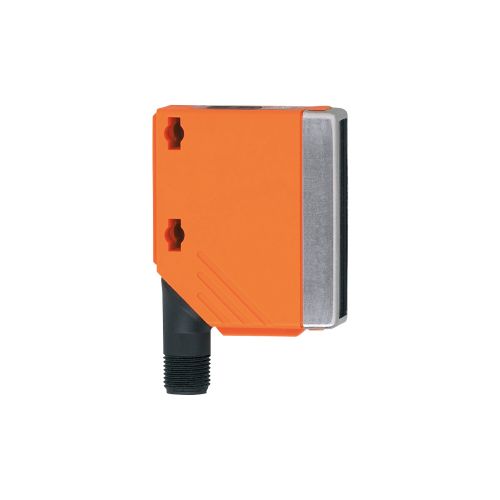

Оптический датчик измерения расстояния IFM O5D150.
- Очень большой диапазон благодаря технологии измерения времени пролёта луча
- Надежное подавление заднего фона и обнаружение независимо от цвета объекта
- С дисплеем и кнопками для точной настройки точки переключения
- Лазерная защита класса 1 для требований автомобильной промышленности
- Надежное обнаружение глянцевых поверхностей
| Характеристики |
| Тип света |
красный свет |
| Диапазон измерения [m] |
0,03...2 |
| Коммуникационный интерфейс |
IO-Link |
| Лазерная защита класса |
1 |
| Корпус |
Прямоугольный |
| Размеры [mm] |
56 x 18,2 x 46,8 |
| Приложение |
| Особенности |
Подавление заднего фона |
| Электронные данные |
| Рабочее напряжение [V] |
10...30 DC; ("supply class 2" согласно cULus) |
| Потребление тока [mA] |
75; (24 V) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Тип света |
красный свет |
| Длина волны [nm] |
650 |
| Станд. срок службы [h] |
50000 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Выходы |
| Общее количество выходов |
2 |
| Электрическое исполнение |
PNP |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый; (комплементарный) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
100 |
| Частота переключения DC [Hz] |
11 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Макс. диаметр светового пятна (на расстоянии 2m) [mm] |
5 |
| Гистерезис диапазона обнаружения [%] |
4 |
| Примечание к гистерезису диапазона измерения |
черный 6 % отражение |
| Доступно подавление заднего фона |
да |
| Подавление заднего фона [m] |
20 |
| Диапазон измерения/настройки |
| Диапазон измерения [m] |
0,03...2 |
| Частота дискретизации [Hz] |
33 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis |
| SIO режим |
да |
| Аналоговые рабочие данные |
1 |
| Бинарные рабочие данные |
1 |
| Миним.время рабочего цикла [ms] |
6,6 |
| Поддерживаемые DeviceID |
Режим работы |
по умолчанию |
|
|
ID прибора |
372 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25...60 |
| Примечание к температуре окружающей среды |
при ta < -10 °C необходим подогрев, лазер выключен |
| Степень защиты |
IP 65; IP 67 |
| Макс. защищенность от внешней засветки [klx] |
10; (на объекте) |
| Испытания / одобрения |
| ЭMC |
EN 60947-5-2 |
| Лазерная защита класса |
1 |
| Примечание к лазерной защите |
|
| Внимание: |
лазер |
| класс лазера: |
1 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
| MTTF [годы] |
151 |
| Механические данные |
| Вес [g] |
84,5 |
| Корпус |
Прямоугольный |
| Размеры [mm] |
56 x 18,2 x 46,8 |
| Материал |
корпус: PA (полиамид); Лицевая рама: нерж.сталь; интерфейс оператора: TPU; Оптика: PMMA |
| Насадка на линзы |
Боковая оптика |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
светодиод, жёлтый Коммутационный выход PIN 4 |
| режим работы |
светодиод, зелёный |
| Дисплей |
буквенно-цифровой дисплей, 3-цифровой |
|
| Дисплей |
cm |
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| диаграммы и графики |

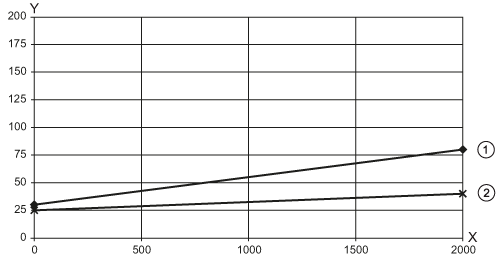

| график гистерезиса |
|
x:
|
расстояние [mm] |
|
y:
|
Гистерезис [mm] |
|
1 =
|
задний фон черный 6 % отражение |
|
2 =
|
задний фон белый 90 % отражение |
|
