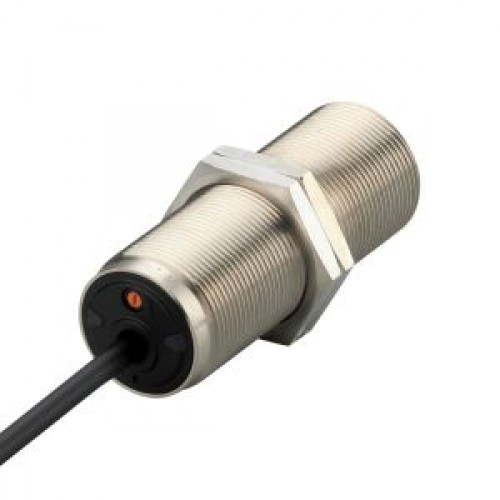

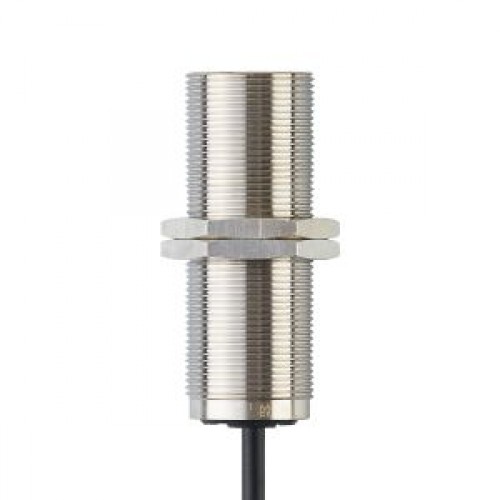

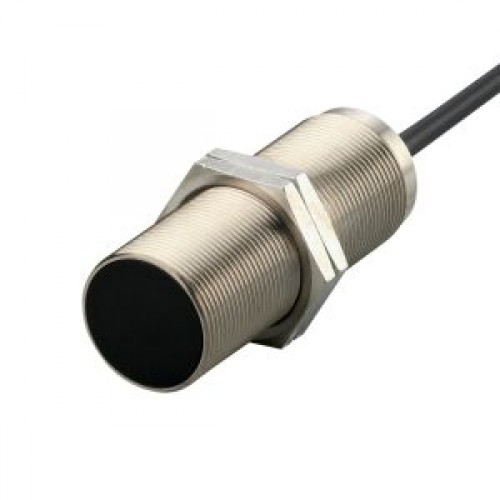

Компактная оценочная электроника для контроля скорости IFM DI0101.
Назначение датчика
Прибор бесконтактно определяет скорость вращения и сигнализирует с помощью переключаемого выхода о снижении скорости вращения ниже заданного значения.

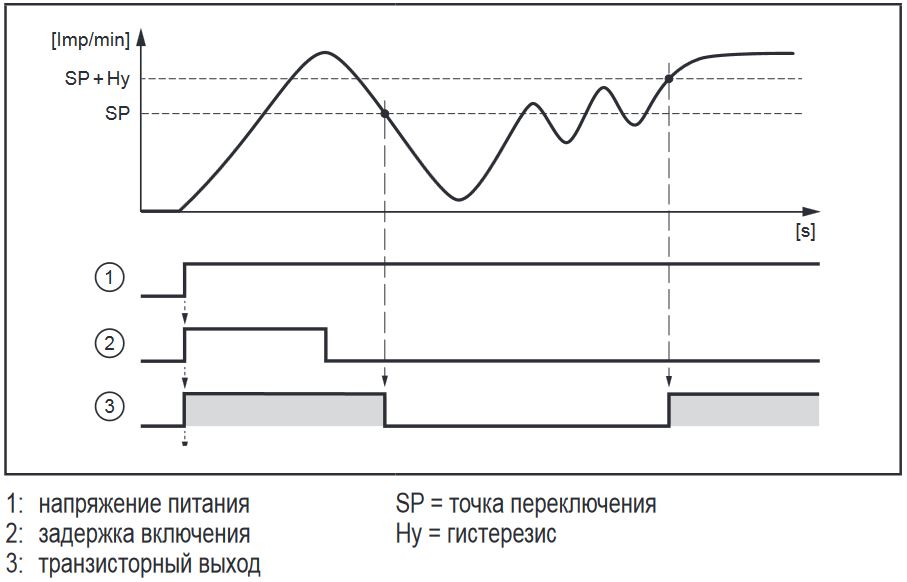

Функциональная схема
Задержка при включении подавляет сигнал ошибки, так как оборудование находится в процессе запуска и ещё не успело достичь своей номинальной скорости. После подачи рабочего напряжения задержка при включении активна только один раз.
Основные характеристики
- Надежный бесконтактный мониторинг скорости вращения относительно пониженной скорости
- 2 в 1: датчик скорости и оценка в одном компактном корпусе
- Простая настройка точки переключения при помощи потенциометра
- Для прямого подключения к ПЛК
- Упрощенная проводка
| Характеристики | ||
| Функция выходного сигнала | NO | |
| Диапазон срабатывания [mm] | 10 | |
| Корпус | Резьбовой корпус | |
| Размеры [mm] | M30 x 1,5 / L = 80 | |
| Приложение | ||
| Применение | простая оценка вращающихся и линейных движений с учетом пониженной скорости; блокировка | |
| Электронные данные | ||
| Номинальное напряжение АС [V] | 20...250 | |
| Номинальное напряжение DC [V] | 20...250 | |
| Номинальная частота АС [Hz] | 45...65 | |
| Класс защиты | II | |
| Защита от перепутывания полярности | да | |
| Выходы | ||
| Общее количество выходов | 1 | |
| Функция выходного сигнала | NO | |
| Макс. падение напряжения коммутационного выхода DC [V] | 7,5 | |
| Минимальная нагрузка по току [mA] | 6 | |
| Макс. ток утечки [mA] | 1,5 | |
| Постоянный ток нагрузки коммутационного выхода АС [mA] | 350 | |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | |
| Кратковременный ток нагрузки коммутационного выхода [mA] | 2200; (20 ms / 0,5 Hz) | |
| Защита от короткого замыкания | нет | |
| Защита от перегрузок по току | нет | |
| Диапазон контроля | ||
| Диапазон срабатывания [mm] | 10 | |
| Настраиваемое расстояние срабатывания | нет | |
| Реальное расстояние срабатывания Sr [mm] | 10 ± 10 % | |
| Рабочее расстояние срабатывания [mm] | 0...8,1 | |
| Диапазон измерения/настройки | ||
| Настройка параметров в пределах [Imp/min] | 5...3600 | |
| Точность/ погрешность | ||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,8 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4 | |
| Гистерезис [% от Sr] | 10 | |
| Время реакции | ||
| Задержка при запуске [s] | 12 | |
| Макс. частота снижения сигнала [Imp/min] | 4800 | |
| Программное обеспечение / Программирование | ||
| Настройка точки переключения | многооборотный переменный резистор (потенциометр) | |
| Условия эксплуатации | ||
| Температура окружающей среды [°C] | -25...80 | |
| Температура хранения [°C] | -25...80 | |
| Степень защиты | IP 65; IP 67 | |
| Испытания / одобрения | ||
| ЭMC | EN 60947-5-2 | |
| MTTF [годы] | 461 | |
| Механические данные | ||
| Вес [g] | 297,5 | |
| Корпус | Резьбовой корпус | |
| Монтаж | установка заподлицо | |
| Размеры [mm] | M30 x 1,5 / L = 80 | |
| Обозначение резьбы | M30 x 1,5 | |
| Материал | латунь покрытая специальным слоем; PA (полиамид); TPE-U | |
| Момент затяжки [Nm] | 50 | |
| Дисплеи / Элементы управления | ||
| Дисплей | Состояние выхода | 2 x светодиод, жёлтый |
| Электрическое подключение | ||
| Требуемая защита | миниатюрный предохранитель IEC60127-2 лист 1; ≤ 2 A; быстрая реакция | |
| Принадлежности | ||
| Комплект поставки | крепежные гайки: 2 | |
| Примечания | ||
| Примечания | Рекомендации Проверьте безопасность работы прибора после короткого замыкания. | |
| электрическое подключение | ||
| Соединение | Кабель: 2 m, PUR; 2 x 0,5 mm²: 2 | |

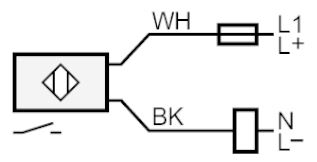

Схема подключения

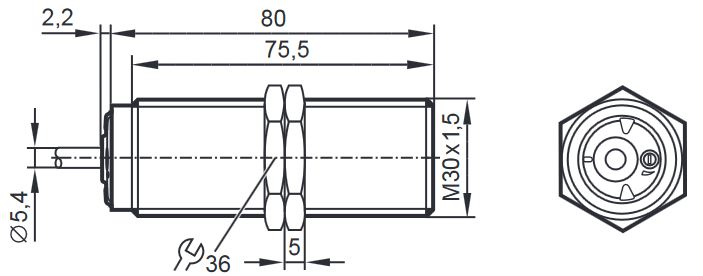

Размеры
