• ОВЕН ДЗ-1-СН4

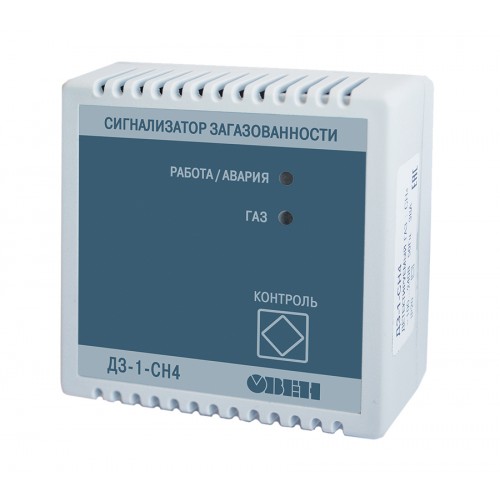

Датчик (сигнализатор) метана (горючих газов) ОВЕН ДЗ-1-СН4.

Детектор превышения уровня (концентрации) горючих (топливных) газов предназначен для автоматического непрерывного контроля содержания природного газа (концентрации метана – СН4 по ГОСТ 5542) и сигнализации о превышении установленного порогового значения довзрывоопасной концентрации природного газа (НКПР) в воздушной среде производственных помещений, технических и административных сооружений.

Преимущества ОВЕН ДЗ-1-СН4

  • Индикация (световая и звуковая) достижения концентрацией СН4 порогового значения.
  • Высокая чувствительность и селективность к СН4.
  • Встроенная самодиагностика для проверки работоспособности.
  • Выходное перекидное э/м реле для управления различным внешним оборудованием.

Сигнализатор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скоплений горючего газа с конвекционным способом контроля среды. Контроль концентрации СН4 в воздухе прибор осуществляет при помощи металлооксидного полупроводникового чувствительного элемента, принцип действия которого основан на изменении проводимости сенсора в зависимости от концентрации СН4 в воздухе.

Газовый детектор имеет одно выходное устройство – электромеханическое реле с перекидными контактами, которое может управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п. Применяемый метод отбора пробы – диффузионный. Контролируемая площадь составляет примерно 50 м².

В газосигнализаторе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.

Области применения

Сигнализатор ОВЕН ДЗ-1-СН4 применяется в газовых котельных различной мощности.

Характеристика

Значение

Контролируемый газ

СН4 (метан)

Метод отбора пробы

диффузионный

Количество чувствительных элементов (ЧЭ)

1

Тип ЧЭ

полупроводниковый

Диапазон обнаружения

330…6 670 мг/м3

Предел допускаемой абсолютной погрешности

±2 % НКПР* (±580 мг/м3)

Время готовности к работе после включения питания, не более

10 сек

Время реакции (инерционность), не более

3 сек

Период обновления результатов

1 сек

Виды сигнализации

световая, звуковая

Порог срабатывания сигнализации

10% НКПР (2 900 мг/м3)

Уровень громкости звуковой сигнализации на расстоянии 1 м, не менее

70 дБ

Количество выходных устройств

1

Тип выходного устройства

э/м реле, 250 В АС

Максимальный коммутируемый ток

5 А

Коммутируемая мощность, не более

500 ВА

Диапазон напряжения питания от сети переменного тока

100…250 В, частота 50±1 Гц

Мощность потребления, не более

2 ВА

Степень защиты оболочки от внешнего воздействия по ГОСТ 14254

IP20

Диапазон рабочих температур окружающего воздуха –20…+70 °С

Габаритные размеры

84×84×36 мм

Масса, не более

0,1 кг

Средний срок службы, не менее

10 лет

* – НКПР – нижний концентрационный порог распространения пламени (по ГОСТ Р 52350.29.1).

Правила установки

Датчик загазованности ОВЕН ДЗ-1-СН4 следует устанавливать так, чтобы вентиляционные прорези были снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсору газовую смесь для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.

При выборе места установки необходимо соблюдать следующие рекомендации:

  • прибор следует устанавливать в местах возможной утечки или скопления СН4 в отдалении (не менее 2 м по горизонтали) от отверстий для вентиляции и нагнетания воздуха, топок котлов, газовых плит и других нагревательных устройств – в месте, где чаще всего пребывают или могут находиться люди;
  • высота установки прибора должна лежать в пределах 2,5 – 3,0 м от уровня пола, но не менее 0,3 м от потолка;
  • один прибор контролирует площадь примерно 50 м², и если пространство значительно больше или разделено на несколько частей, то приборы должны быть установлены в каждой части помещения;
  • расстояние от прибора до потенциального источника газа не должно превышать 8 м (по потолку), при этом прибор не должен быть отделен от потенциального источника газ перегородкой выше 0,3 м (балка, кессоны на потолке).

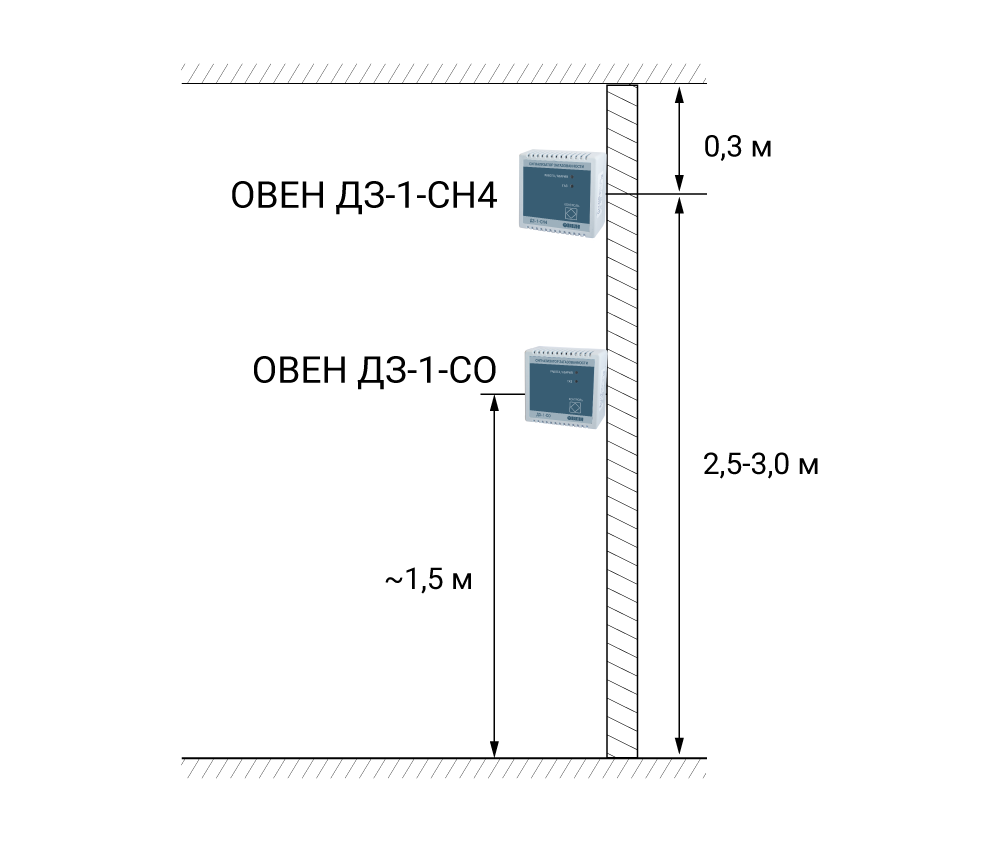

Правила установки сигнализаторов СО и СН4 в котельных

Правила установки сигнализаторов СО и СН4 в котельных

Схемы подключения

Функциональное назначение клемм прибора
Типовая схема подключения прибора


ОВЕН ДЗ-1-СН4

  • Производитель: ОВЕН
  • Модель: ОВЕН ДЗ-1-СН4
  • от 7056р.
