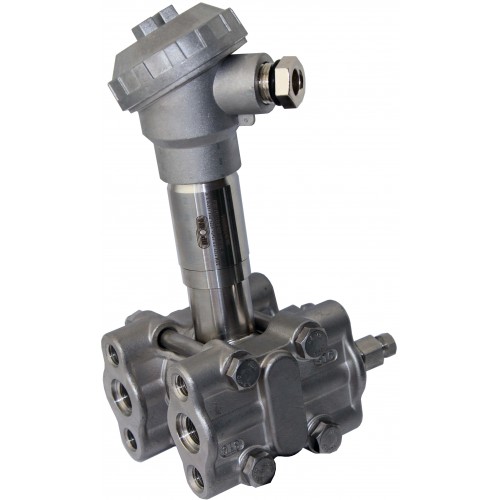

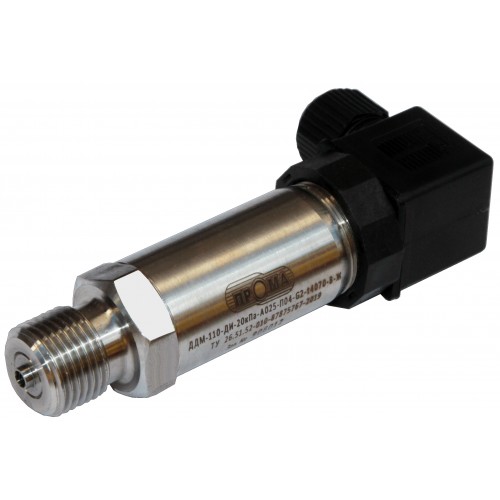

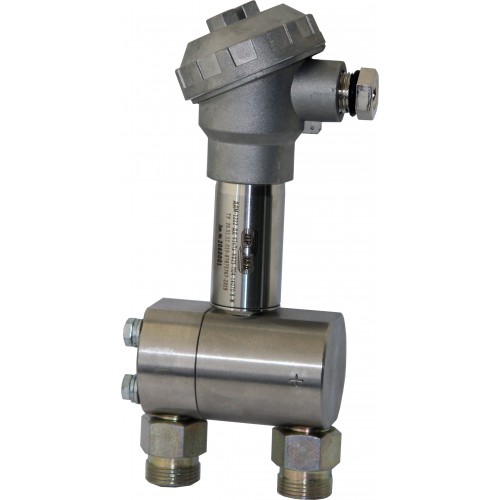

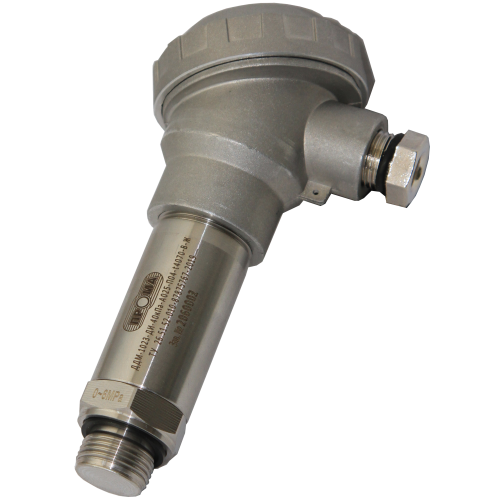

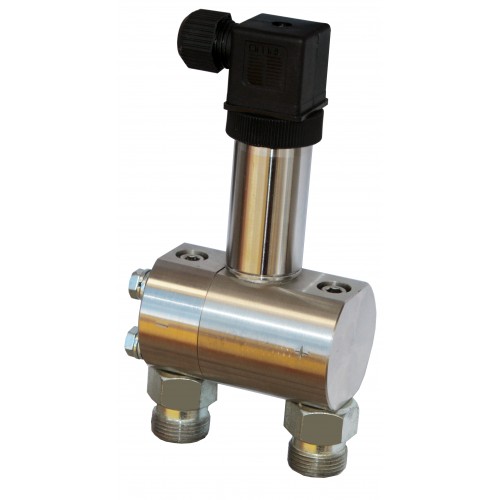

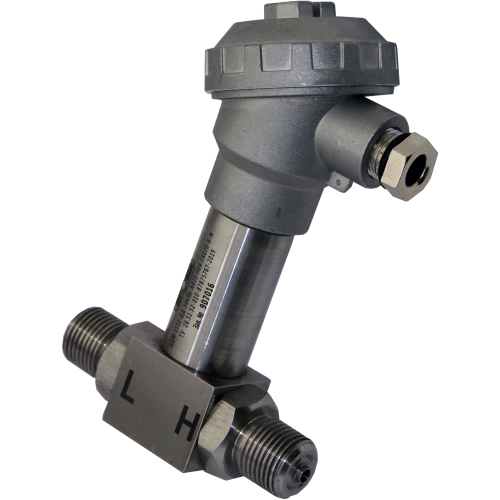

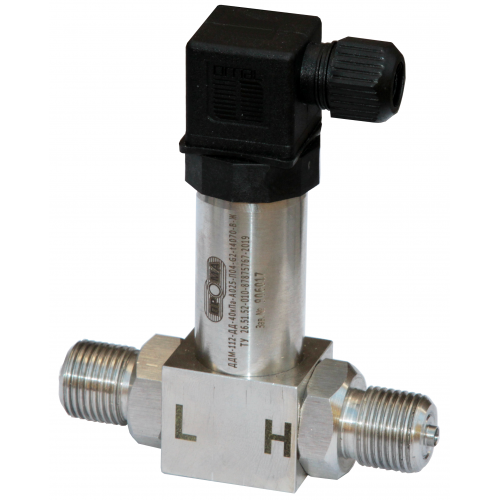

Датчик давления многопредельный ДДМ-1000.
Датчики давления серии ДДМ-1000 предназначены для непрерывного преобразования значений жидких и газообразных сред в унифицированный возрастающий токовый выходной сигнал 4-20 мА.
- ДИ - для измерения избыточного давления;
- ДВ - для измерения разрежения (вакуумметрического давления);
- ДИВ - для измерения избыточного и вакуумметрического давления;
- ДА - для измерения абсолютного давления (в системах учета газа и на газовых корректорах)
- ДД - для измерения разности давлений (дифференциального давления).
- Измерение перепада на фильтрах и счетчиках, в барабанах паровых котлов и пр.
- ДГ - для измерения гидростатического давления (уровня жидкости в открытых резервуарах, скважинах и т. д).
Датчики могут быть использованы для работы в системах автоматического контроля, регулирования и управления технологическими процессами: в теплоэнергетике, ЖКХ, системах вентиляции, котельных, газовых хозяйствах, пищевой промышленности, системах водоподготовки и водоснабжения и прочих.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- широкая номенклатура по применяемым типам сенсоров и корпусам позволят применять датчики во многих областях промышленности, в том числе требовательных к пыле-влагозащите до IP68 и климатическому исполнению приборов (У1; от -40 до +70)
- наличие 4 настроенных и поверенных диапазона измерения в каждом датчике, а так же возможность переключения диапазона без дополнительных устройств (при помощи dip-переключателя внутри прибора) значительно повышает применяемость и позволяет сократить складские запасы и ремонтный фонд;
- улучшенные характеристики по классу точности 0,5 и 0,25 и стабильность метрологических параметров;
- функция корректировки «нуля» переключателем положения внутри прибора;
- повышенный гарантийный срок;
- низкая цена при высоком качестве по сравнению с аналогами;
- возможность подключения индикации (через индикатор токовой петли);
- двухпроводное подключения по принципу «токовая петля»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ | ЗНАЧЕНИЕ |
Выходные сигналы: | |
- аналоговый (сила постоянного тока), мА | От 4 до 20 |
Вариация выходного сигнала, %
не более | ±0,25; ±0,5; ±1,0 |
Напряжение питания датчика, постоянный ток, В | 12 ÷ 36 |
Нагрузочное сопротивление датчика при питании постоянным током напряжением, кОм | 0 – 1,0 |
Потребляемая датчиком мощность, Вт не более | 0,8 |
Наработка на отказ, час | 80000 |
Средний срок службы, не менее, лет | 8 |
МОДЕЛИ И ИСПОЛНЕНИЯ
|
101 Х Разъем DIN |
102 Х Винтовые клеммы |
111 Х Разъем DIN |
112 Х Винтовые клеммы |
121 Х Разъем DIN |
122 Х Винтовые клеммы |
131 Х Разъем DIN |
132 Х Винтовые клеммы |
|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Исполнение сенсора |
НОМЕР МОДЕЛИ ДАТЧИКА | |||||||
0 – керамическая мембрана |
1010 |
1020 |
|
|
|
|
|
|
1 – кремний на кремнии |
1011 |
1021 |
|
|
1211 |
1221 |
|
|
2 – металлическая мембрана |
1012 |
1022 |
1112 |
1122 |
1212 |
1222 |
1312 |
1322 |
3 – «открытая мембрана» |
1013 |
1023 |
|
|
|
|
|
|
