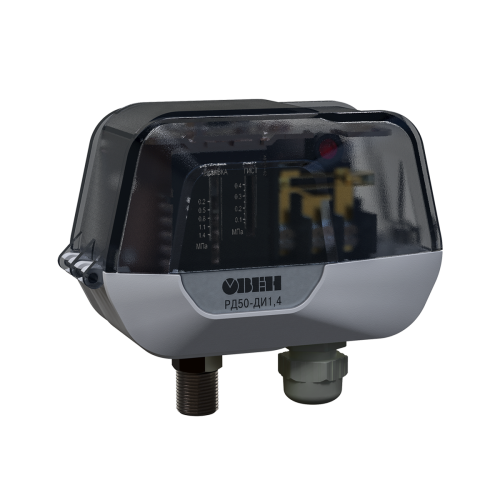

• ОВЕН РД50

Механическое реле избыточного давления для систем тепло- и водоснабжения ОВЕН РД50.

РД50-ДИ представляет собой механическое перекидное реле избыточного давления со штуцером с резьбой G1/4. Корпус с повышенной пылевлагозащитой IP65 позволяет использовать реле в помещениях с высокой влажностью и конденсатом. Цельнотянутый сильфон из нержавеющей стали гарантирует продолжительную и устойчивую работу устройства. Контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания. Порог срабатывания реле и дифференциал настраивается пользователем.

Реле РД50-ДИ предназначено для фиксации пороговых значений давления в различных процессах: контроль холостого хода насосов, обеспечение оптимального напора воды в системе водоснабжения, контроль наполненности ресиверов компрессоров, управление подпиткой системы ИТП, ЦТП из обратного трубопровода и многих других.

Основные характеристики

  • Контролируемое давление – избыточное от 0,007 до 1,4 МПа.
  • Настраиваемый дифференциал (на понижение) – от 0,07 до 0,40 МПа.
  • Коммутируемый ток – AC до 400 В 16 А / DC 220 В 12 Вт.
  • Температура рабочей среды: -40…+100 °С.
  • Степень защиты корпуса и электроразъема реле – IP65.
  • Присоединение к процессу – штуцер G1/4.
  • Перегрузочная способность – до 1,7 МПа.

Наименование параметра

Значение

РД50-ДИ0,75

РД50-ДИ1,4

Общие характеристики



Рабочая среда

Жидкости (в том числе техническая вода), пар, газы, парогазовые и газовые смеси

Диапазон задаваемой уставки давления

0…0,75 МПа

0,2…1,4 МПа

Дифференциал

0,07...0,4 МПа

Максимальное рабочее давление

1,7 МПа

Штуцер подсоединения к измеряемой среде

G ¼

Подключение сигнальных проводов

К винтовым клеммам прибора

Диаметр подключаемого трехжильного кабеля

3...8 мм

Сопротивление изоляции (питание- корпус), не менее

20 МОм

Управляющий выход

Однополюсный перекидной контакт SPDT

Электрическая нагрузка на контактную систему

  • АС-1 (16 А, 400 В)
  • АС-3 (16 А, 400 В)
  • АС-15 (10 А, 400 В)
  • DC-13 (12 Вт, 220В)

Конструктивные параметры

Расположение оси крепежного отверстия прибора

Вертикально

Степень защиты по ГОСТ 14254

IP65

Масса прибора, не более:

– без упаковки

350 г

– в упаковке

450 г

Характеристики надежности

Срок службы, не менее

10 лет

Условия эксплуатации

Температура рабочей среды

–40...+100 °С

Температура окружающей среды

–40....+65 °С

Относительная влажность, не более

80 % (при +25 °С)

Атмосферное давление

84...106,7 кПа

Диаграмма срабатывания реле

Диаграмма срабатывания реле



ОВЕН РД50

  • Производитель: ОВЕН
  • Модель: ОВЕН РД50
  • от 1800р.
