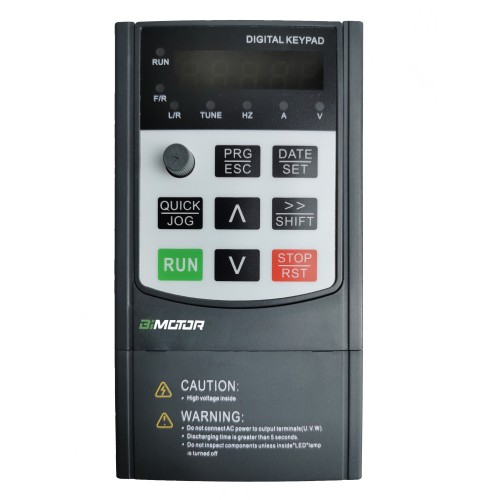

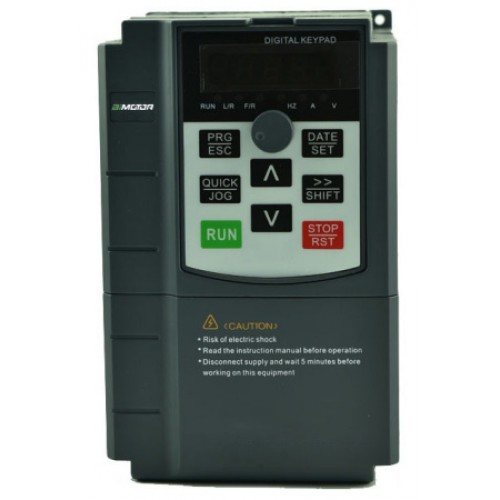

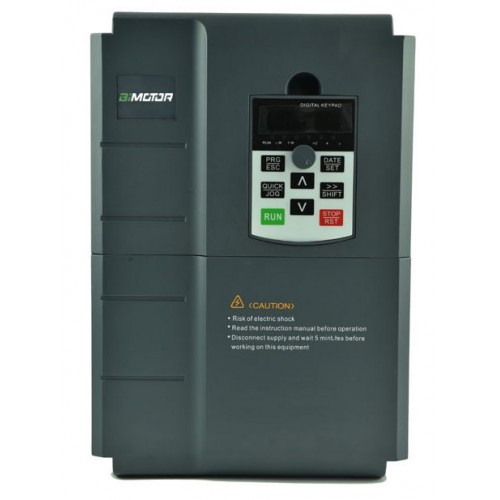

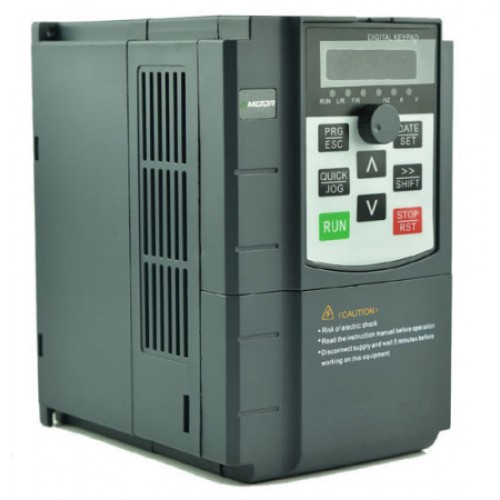

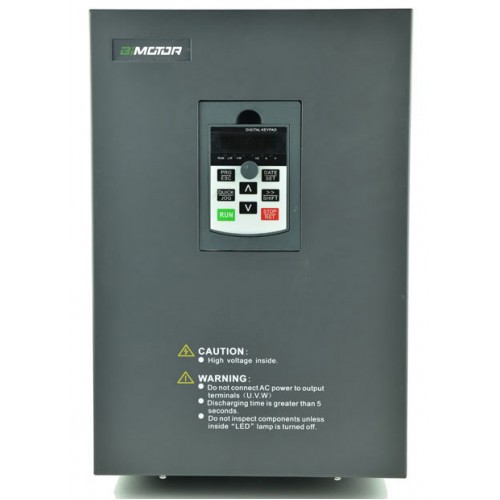

Векторный преобразователь частоты BIMOTOR серии BIM-500M

Частотный преобразователь серии BIM-500M предназначен для общего применения на рынке устройств малой мощности. Он использует технологию векторного управления, функцию PID регулирования, многосекционную скорость, схему торможения постоянным током, частоту качания, связь по Modbus и другие современные технологии.

Диапазон мощностей

  • (Одна фаза) 220 В ± 15%; 0,4кВт; 0,75кВт; 1,5кВт; 2,2кВт.
  • (Три фазы) 380 В ± 15%; 0,4кВт; 0,75кВт; 1,5кВт; 2,2кВт; 4кВт; 11кВт; 22кВт.

Технические характеристики

  • Ввод/Вывод
    • Диапазон входных напряжений
      • 1ф,220В+-15%
      • 3ф,380В+-15%
    • Входная частота
      • 47-63Гц
    • Диапазон выходной частоты
      • 0-500Гц
  • Терминалы Входа/Выхода
    • Цифровой вход
      • 5 программируемых цифровых входа
    • Аналоговый вход
      • AI1: 0-10В
    • Выход с открытым коллектором
      • 1 выход
    • Аналоговый выход
      • 1 аналоговый выход
    • Релейный выход
      • 1 релейный выход
  • Тех.характеристики
    • Режим управления
      • V/F;
      • Векторный без PG
    • Стартовый крутящий момент
      • Тип G: 0,5Гц/150% (SVC), 0Гц/180% (FVC);
      • Тип P: 0,5Гц/100%
    • Перегрузочная способность
      • Тип G: 150% номинального тока - 60сек, 180% номинального тока - 3сек;
      • Тип P: 120% номинального тока - 60сек, 150% номинального тока - 3сек
    • Диапазон регулировки скорости
      • 1:100 (без PG векторный)
    • Точность стабилизации скорости
      • 0,5% (без PG векторный)
    • Точность крутящего момента
      • 5% (без PG векторный)
    • Несущая частота
      • 1ф.режим 0-16кГц;
      • 3ф.режим 0-16кГц

Технические особенности

  • Высококачественное векторное управление является нечувствительным к параметрам двигателя.
  • Источник настройки частоты:
    • цифровая настройка,
    • аналоговая настройка,
    • настройки последовательной связи,
  • ПИД-регулирование,
  • панель управления,
  • импульсные настройки,
  • простой ПЛК.
  • Возможна работа с 16-сегментной программой управления скоростью.
  • Встроенная ПИД-функция используется в качестве установки рабочей частоты. ПИД-контроль обычно используется в закрытом контуре векторного управления, таком как управление постоянным давлением или натяжением.
  • Функция частоты качания — выходная частота привода переменного тока колеблется вверх и вниз с установленной частотой от центральной частоты. Данная функция используется в приложениях текстильной промышленности.
  • Автоматическое регулирование напряжения: при изменении напряжения сети эта функция может автоматически поддерживать постоянное входное напряжение.
  • Преобразователь имеет функцию перезапуска при мгновенном отключении питания, что позволяет не отключать привод благодаря большой инерции нагрузки.
  • Обеспечивает различные функции защиты от сбоев: защиты от перегрузки по току, перенапряжения, пониженного напряжения, перегрева, потери фазы, перегрузки и т. п.

Применение

Данная серия может применяться для текстильных машин, станков с ЧПУ, оборудования пищевой промышленности, гравировальных и отрезных станков, насосов/вентиляторов и другого промышленного оборудования.

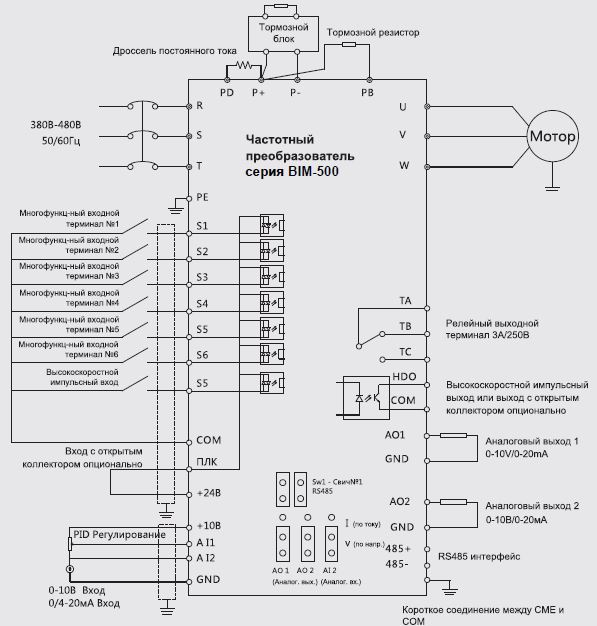

Схема подключения BIM-500

Схема подключения частотного преобразователя BIMOTOR BIM-500M

Схема подключения частотного преобразователя BIMOTOR BIM-500M

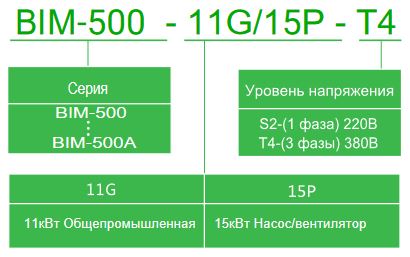

Информация для заказа BIM-500

Информация для заказа частотного преобразователя BIMOTOR BIM-500

Информация для заказа частотного преобразователя BIMOTOR BIM-500


BIMOTOR BIM-500M

  • Производитель: BIMOTOR
  • от 11756р.
