Описание

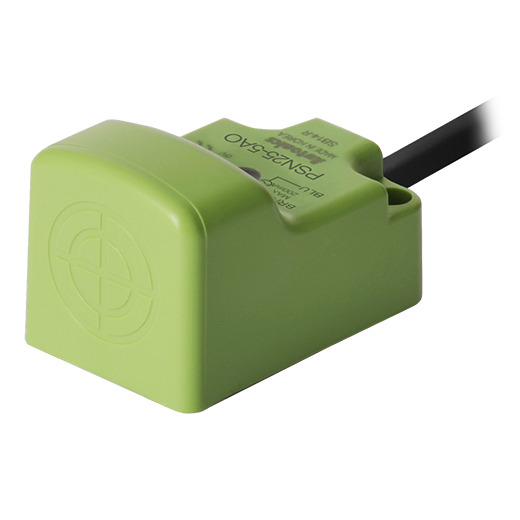

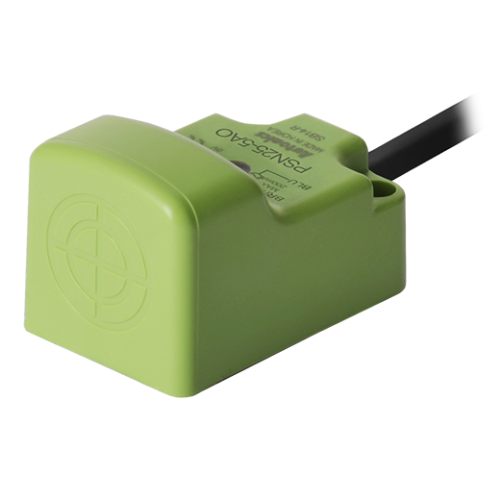

Серия PS / PSN - индуктивные датчики прямоугольном корпусе

Информация для заказа:

P	Тип устройства	P	Индуктивный датчик приближения
S	Форма	S	Квадратный
		SN	Квадратный (новый дизайн)
1	Подключение	Без обозначения	Стандарт, 3-проводная цепь DC или 2-проводная AC
		T	2-проводная цепь постоянного тока
2	Размер	Число	Размер грани квадрата со стороны сенсора, мм
3	Расстояние срабатывания	Число	Стандартное рабочее расстояние, мм
4	Питание	D	12-24VDC
		A	100-240VAC
5	Тип выхода	N	3-провод. NPN N.O. (нормльно разомкнут)
		N2	3-провод. NPN N.C. (нормльно замкнут)
		P	3-провод. PNP N.O. (нормльно разомкнут)
		P2	3-провод. PNP N.C. (нормльно замкнут)
		O	2-провод. N.O. (нормльно разомкнут)
		C	2-провод. N.C. (нормльно замкнут)
6	Расположение сенсора	Без обозначения	Сенсор на передней грани датчика
		U	Сенсор на передней грани датчика
7	Рабочая частота	Без обозначения	Стандартная частота
		F	Измененная частота (только для PSN17)

Пример обозначения: PSN17-5DN

Вы заказали: Индуктивный датчик в корпусе прямоугольной формы, со стороной сенсора 18мм и расстоянием срабатывания 5мм, с 3-проводным кабелем, питание 12-24VDC с нормально разомкнутым NPN контактом на выходе.

Основные характеристики:

Прямоугольные модели (ширина 12,17,25,30,40 или 50 мм)
Схема подключения:
- 2-х проводной постоянного тока
- 3-х проводная постоянного тока
- 2-х проводная переменного тока.
3-х проводная постоянного тока имеет NPN или PNP выходы.
Различные зоны чувствительности (от 4 до 30 мм)
Передняя или верхняя плоскость обнаружения
Индикатор состояния выхода

Серия PS

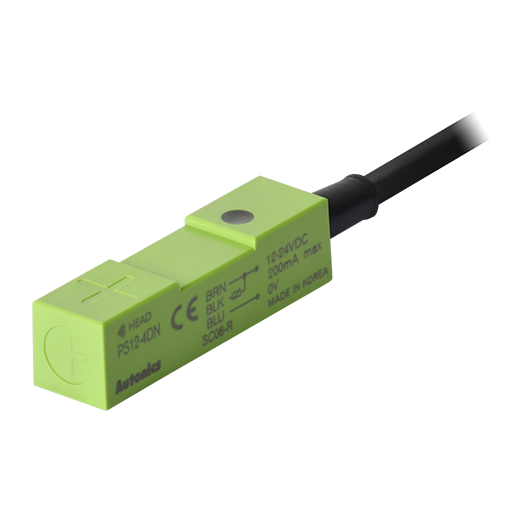

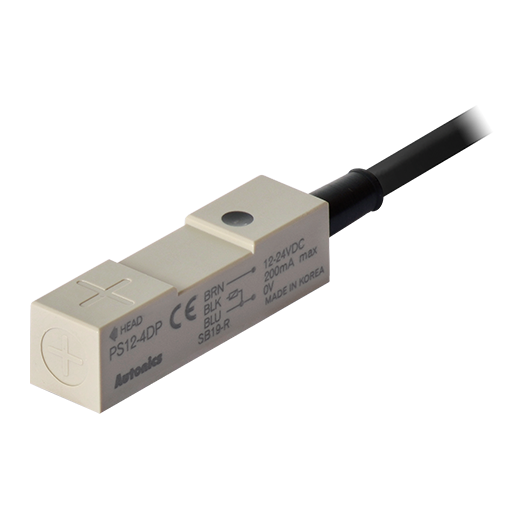

Корпус PS12 подключение NPN

PS12-4DN, PS12-4DN2, PS12-4DNU, PS12-4DN2U

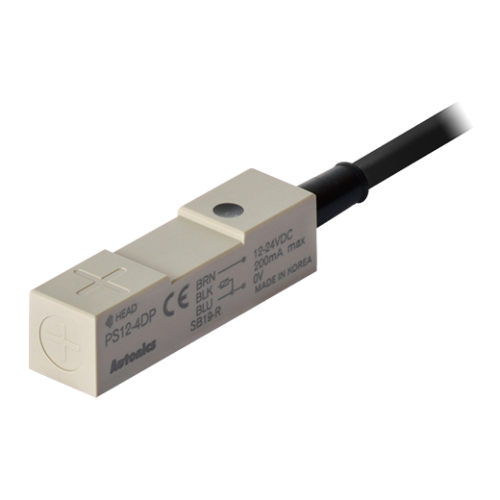

Корпус PS12 подключение PNP

PS12-4DP, PS12-4DPU

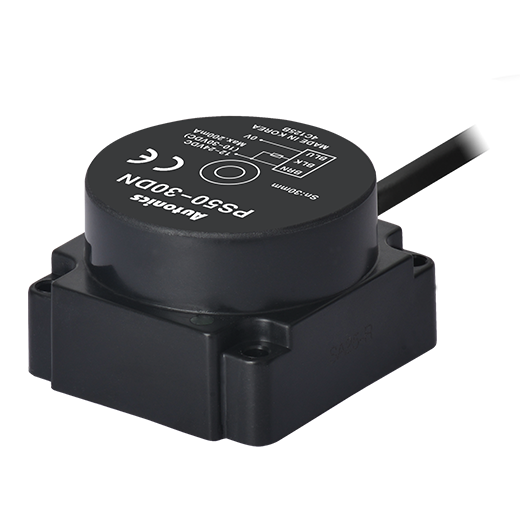

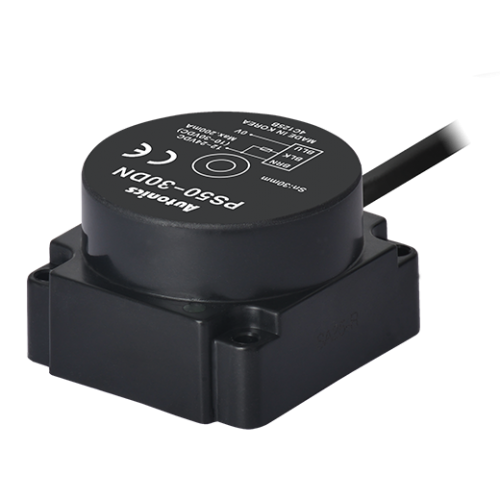

Корпус PS50

PS50-30DN, PS50-30DP, PS50-30DN2, PS50-30DP2

Серия PSN17 / PSNT17

Корпус PSN17 подключение NPN или DO

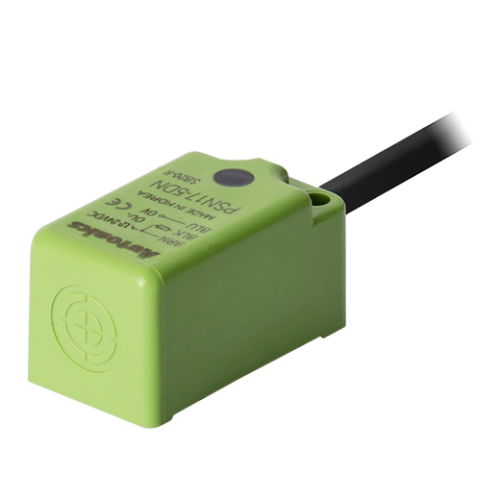

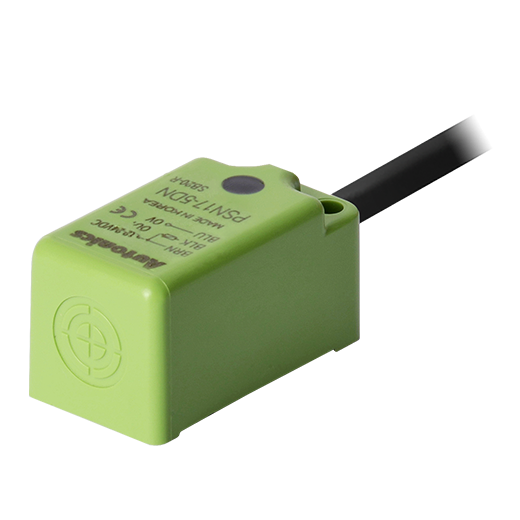

PSNT17-5DO, PSNT17-5DOU, PSN17-5DN, PSN17-5DN2, PSN17-5DN-F, PSN17-5DNU, PSN17-5DN2U, PSN17-8DN, PSN17-8DN2, PSN17-8DNU, PSN17-8DN2U, PSN17-8DN-F, PSN17-8DN2-F, PSN17-8DNU-F, PSN17-8DN2U-F
