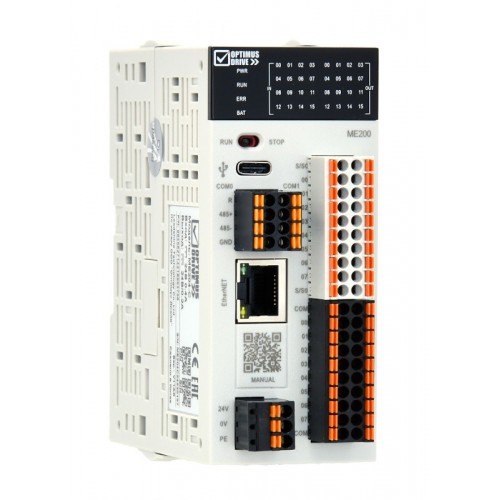

ПЛК Optimus Drive серии ME200

Новая серия модульных компактных программируемых логических контроллеров серии ME200 с поддержкой среды Codesys. Привлекательная цена, встроенные 16 входов и 16 выходов (NPN-типа), Ethernet/Type-C/RS485/RS232 и оптимальный выбор модулей расширения, импульсное управление 4 осями 200 кГц с функцией интерполяции, эл. кулачка и эл. редуктора, поддержка библиотек SM3_Basics, SM3_CNC и библиотек собственной разработки Optimus Drive делают контроллеры серии ME200 идеальным решением для общих задач автоматизации и диспетчеризации.

Характеристики:

• Процессор ARM Cortex-A8 1ГГц
• Встроенных входов и выходов:
  16 дискретных входов – 8 до 200 кГц и 8 до 1 кГц
  16 дискретных выходов (NPN-типа; 0,3 А) - 8 до 200 кГц и 8 до 10 кГц
• 2 выхода с аппаратной функцией ШИМ
• Импульсное управление 4 осями 200 кГц;
  4 высокоскоростных счетчика АВ 200 кГц

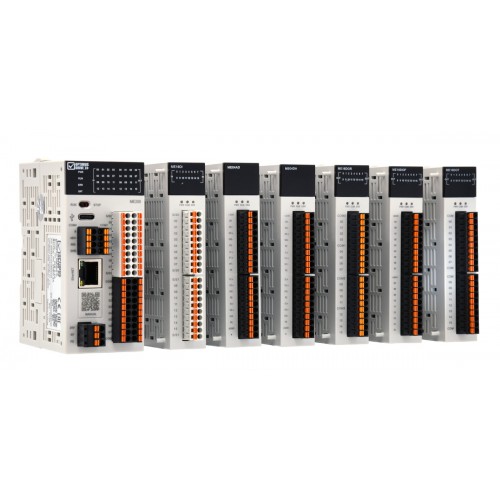

• Поддержка подключения до 16 модулей расширения по внутренней быстродействующей шине ЦПУ
• Встроенные интерфейсы: Ethernet, 1 порт RS485 и 1 порт RS232
• Поддержка протоколов Modbus TCP, Modbus RTU, EtherNet/IP, MQTT (при использовании библиотеки Optimus Drive, представленной на сайте)
• USB Type-C
• Поддержка станций удаленного ввода/вывода из номенклатуры Optimus Drive по RS-485 (по протоколу ModBus RTU) и/или по Ethernet (по протоколу Modbus-TCP) - список доступных моделей
• Поддержка библиотек SM3_Basics/SM3_CNC. При необходимости использования библиотеки Robotics воспользуйтесь контроллерами PAC-класса MX300 и МН1000.
• Языки программирования ST, LD, CFC, SFC, FBD по стандарту МЭК 61131-3
• Питание 24 В постоянного тока

Типовые области применения контроллеров ME200: фасовочно-упаковочное, картонажное и маркировочное оборудование, линии розлива, манипуляторы, распределенные системы диспетчеризации и управления технологическими процессами производства.

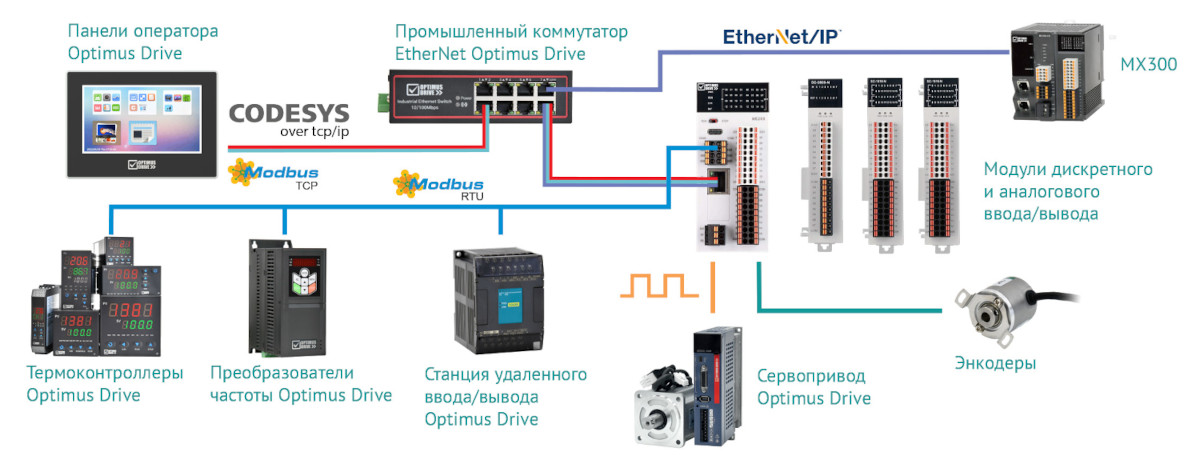

Применение ПЛК серии ME200 Optimus Drive

Особенности и преимущества контроллеров Optimus Drive:

Расширенные коммуникационные возможности:

• Поддержка прикладных протоколов NTP, FTP, MQTT;
• Возможность подключения к СУБД MySQL 8.0 и выше, с возможностью применения совместимых типов данных СУБД и CoDeSys систем, основываясь на Российских региональных стандартах, и команд работы с СУБД, реализованных в виде готовых функциональных блоков типа OD_MySql_CreateExecute, OD_MySql_InsertExecute, OD_MySql_UpdateExecute, OD_MySql_SelectQuery и других.

Возможность ведения архива или формирования задания на CAM-профиль движения посредством библиотеки CSV_RW, являющейся Российским аналогом CSV Utility SL от компании 3S. Помимо функционала библиотеки CSV Utility в ее аналог CSV_RW включены возможности сохранения/чтения переменных с плавающей запятой, для которых разделителем разрядов используется запятая, согласно региональным стандартам РФ, используемым в программах ПК типа MS Excel и ему подобных. Широкие возможности по сохранению и чтению полей даты/времени, опять таки по региональным стандартам РФ.

Библиотека для управления преобразователем частоты (ПЧ) в режиме «гибкой» оси. Т.е. возможность позиционирования асинхронного двигателя от ПЧ, управляемого по сети EtherCAT, с заведением сигнала обратной связи по положению на контроллер. В качестве сфер применения могут быть конвейеры, логистика, упаковочное оборудование.

Функционал и поддержка прикладных протоколов постоянно модифицируется и обновляется. Наиболее актуальные версии библиотек включаются в соответствующие архивы (packages) и выкладываются на нашем сайте, к примеру, в виде архивов OD_IIoT и OD_MC.
