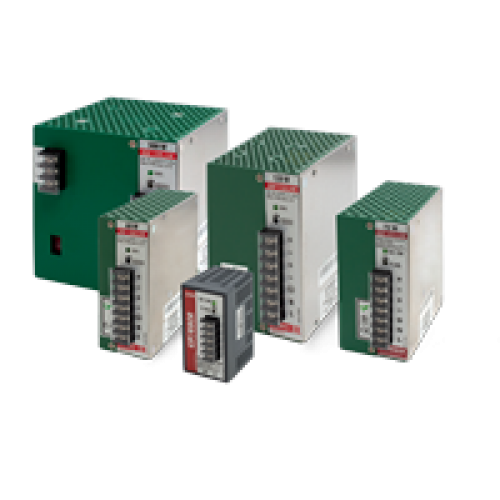

Блоки питания KIPPRIBOR серии WBP

Импульсные промышленные блоки питания KIPPRIBOR серии WBP

Блоки питания KIPPRIBOR серии WBP используются в промышленных системах автоматического управления как источники стабилизированного напряжения 24 В постоянного тока.

Встроенные защиты в блоках питания KIPPRIBOR серии WBP защищают их в случаях возникновения нештатных ситуаций.

Промышленные блоки питания KIPPRIBOR серии WBP изготавливаются со следующими номинальными значениями выходной мощности: 24, 48, 60, 72, 100, 120, 150, 240, 360 и 500Вт.

Отличительные особенности промышленных блоков питания KIPPRIBOR серии WBP-1ххх.24х:

  • Широкий диапазон мощностей: Позволит выбрать для Вашей задачи блок питания оптимальной мощности, для нагрузки до 500 Вт (с током потребления до 21 А).
  • Корпус промышленного исполнения: Надежно защищает внутреннюю схему блока питания от внешнего механического воздействия, обеспечивая при этом эффективное охлаждение его компонентов.
  • Универсальный монтаж: Позволяет устанавливать промышленные блоки питания KIPPRIBOR серии WBP как на плоскость, так и на стандартную DIN-рейку 35 мм. Монтажные элементы поставляются в комплекте.
  • Полный комплекс защит: В случаях ошибок при эксплуатации и неправильном подключении сводит к минимуму вероятность выхода из строя промышленного блока питания и подключенной к нему нагрузки.
    • Защита от перенапряжения: Обеспечивает автоматическое отключение блока питания при превышении входного напряжения и автоматическое возобновление работы при достижении входным напряжением номинальных значений 100…240 VAC.
    • Защита от перегрузки: Обеспечивает автоматическое отключение блока питания при превышении предельно допустимого тока нагрузки и автоматическое возобновление работы при снижении тока нагрузки до значения равного или меньшего номинального.
    • Защита от короткого замыкания: Обеспечивает автоматическое отключение блока питания при возникновении КЗ со стороны нагрузки и автоматическое восстановление работы после устранения аварийного режима КЗ.
  • Рекомендованы для питания большинства общепромышленных устройств: Допустимое отклонение выходного напряжения блоков питания KIPPRIBOR серии WBP составляет не более ±1 % от номинального значения. Это обеспечивает требуемое качество напряжения питания устройств, наиболее широко применяемых в системах промышленной автоматизации, при этом значительно снижает конечную стоимость самих блоков питания. Блоки питания KIPPRIBOR серии WBP рекомендуется использовать для питания контроллеров, программируемых реле, нормирующих преобразователей, промежуточных и твердотельных реле, датчиков давления, устройств управления, светосигнальных ламп, а также других приборов и компонентов автоматизации.
  • Оптимальная стоимость: Конечная стоимость одной единицы Ватта выходной мощности у промышленных блоков питания KIPPRIBOR серии WBP практически в 2 раза ниже, нежели у ближайших конкурентных блоков питания.
  • Возможность подстройки выходного напряжения: Блоки питания KIPPRIBOR серии WBP обладают возможностью подстройки выходного напряжения в диапазоне ±2 В. Это позволяет отрегулировать выходное напряжение под конкретные условия эксплуатации, например, скомпенсировать падение напряжения на нагрузке (при большой протяженности линии связи).
  • Удобные клеммы: Клеммы блоков питания KIPPRIBOR серии WBP имеют легко читаемую маркировку. А прозрачная съемная защитная крышка обеспечивает при монтаже свободный доступ к цепям выходного напряжения и нагрузки.

Технические характеристики промышленных блоков питания KIPPRIBOR серии WBP:

Для всех модификаций блоков питания

Частота входного переменного напряжения:
47...63 Гц
Ток утечки:
3,5 мА
Выходное напряжение:
24 VDC
Число выходных каналов:
1 канал
Подстройка выходного напряжения:
± 2 VDC
Допустимое отклонение выходного напряжения:
± 1 %
Диапазон подстройки выходного напряжения:
± 10 %
Максимальное напряжение пульсаций:
150 мВ
Защита от импульсных перенапряжений:
Есть (встроенный варистор)
Защита от перегрузки:
Есть
Защита от короткого замыкания:
Есть (с автоматическим восстановлением)
Степень защиты:
IP20
Температура эксплуатации:
-40…+40 °C
Параметр Блоки питания в пластиковом корпусе

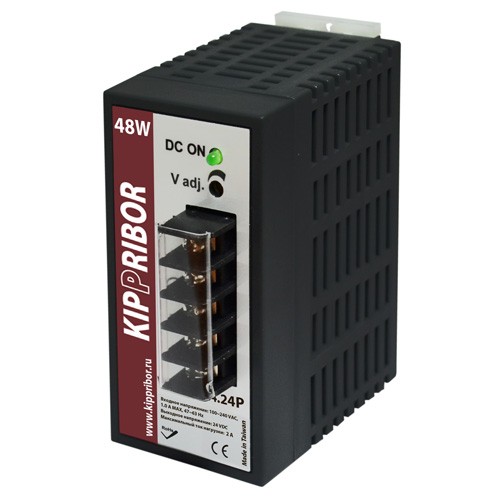

WBP - 1024.24P WBP - 1048.24P
Входное напряжение 100…240 VAC
Ток потребления 1 А
Максимальный пусковой ток в холодном состоянии 11 А (115 VAC); 22 А (230 VAC)
Номинальная мощность 24 Вт 48 Вт
Максимальный ток нагрузки 1 А 2 А
КПД 83 %
Габаритные размеры 45×96×75,5 мм
Параметр Блоки питания в металлическом корпусе до 120Вт

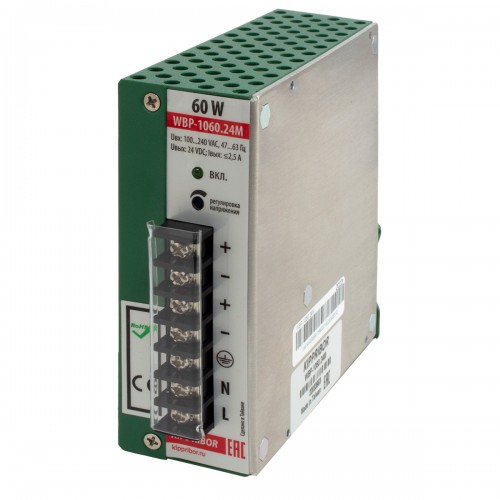

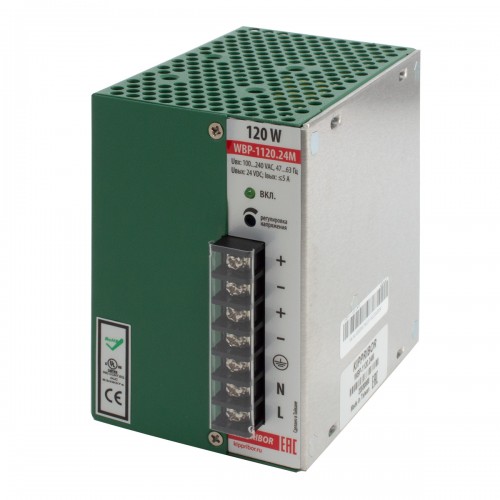

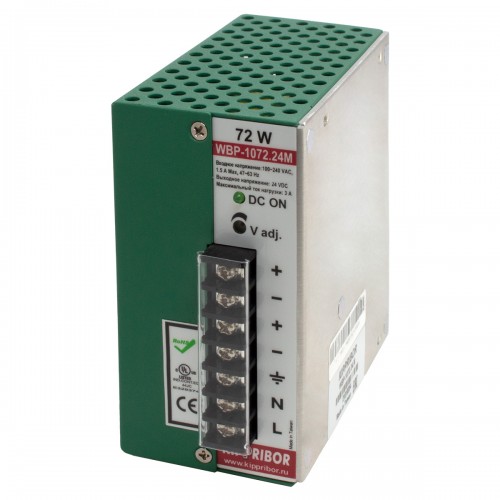

WBP - 1060.24M WBP - 1072.24M WBP - 1100.24M WBP - 1120.24M
Входное напряжение 100…240 VAC
Ток потребления 1 А 1,5 А 2,5 А 2,5 А
Максимальный пусковой ток в холодном состоянии 22 А (115 VAC); 44 А (230 VAC)
Номинальная мощность 60 Вт 72 Вт 100 Вт 120 Вт
Максимальный ток нагрузки 2,5 А 3 А 4 А 5 А
КПД 80 % 81 %
Габаритные размеры 40×110× 121 мм 56×110×121 мм 75×110× 121 мм
Параметр Блоки питания в металлическом корпусе от 150Вт

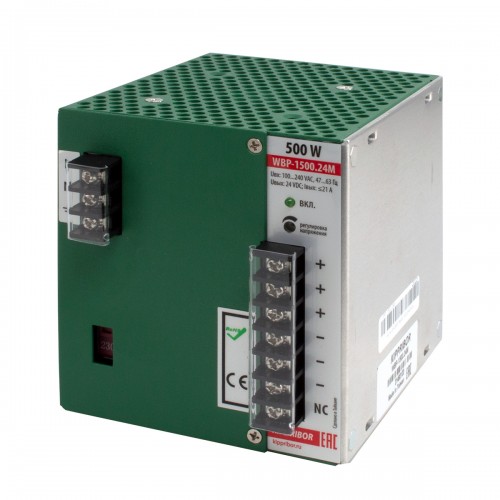

WBP - 1150.24M WBP - 1240.24M WBP - 1360.24M WBP - 1500.24M
Входное напряжение 100…240 VAC 115…230 VAC
Ток потребления 3,5 А 5 А 7 А 10 А
Максимальный пусковой ток в холодном состоянии 22 А (115 VAC); 44 А (230 VAC)
Номинальная мощность 150 Вт 240 Вт 360 Вт 500 Вт
Максимальный ток нагрузки 6,3 А 10 А 15 А 21 А
КПД 82 % 84 %
Габаритные размеры 75×110×121 мм 100×110×121 мм

Схема установки промышленных блоков питания KIPPRIBOR серии WBP:

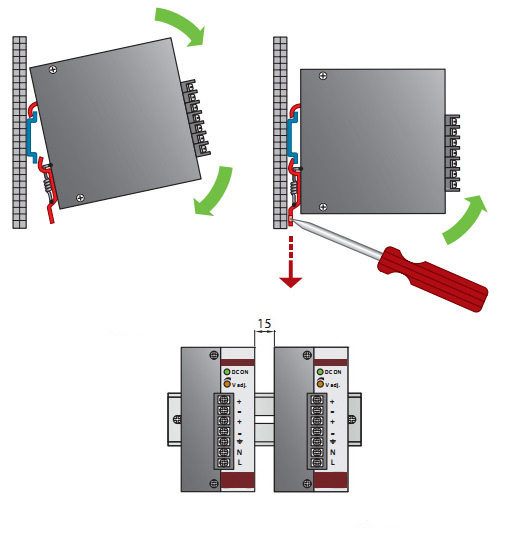

Монтаж блоков питания WBP на DIN-рейку

Монтаж на DIN-рейку

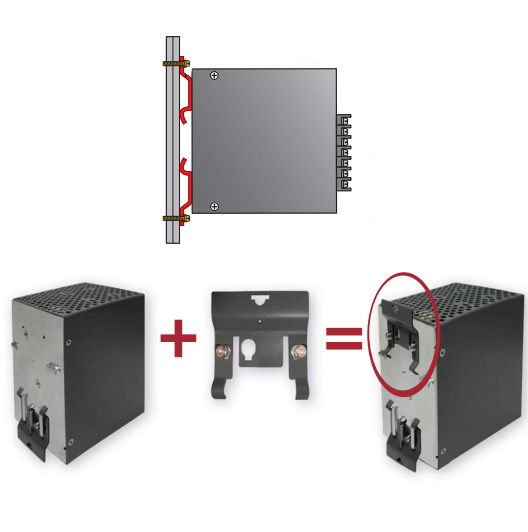

Монтаж блоков питания WBP на плоскость

Монтаж на плоскость*

*- блоки питания в пластиковом корпусе (модификации WBP-1024, WBP-1048) по умолчанию имеют две пластиковые проушины для крепления на плоскость. Для блоков питания в металлическом корпусе (модификации WBP-1060, WBP-1072, WBP-1100, WBP-1120, WBP-1150, WBP-1240, WBP-1360, WBP-1500) необходимо дополнительно установить металлическую проушину, которая входит в комплект поставки.

Физически блок питания имеет один канал, но для удобства подключения нагрузки он соединен с четырьмя выходными клеммами.

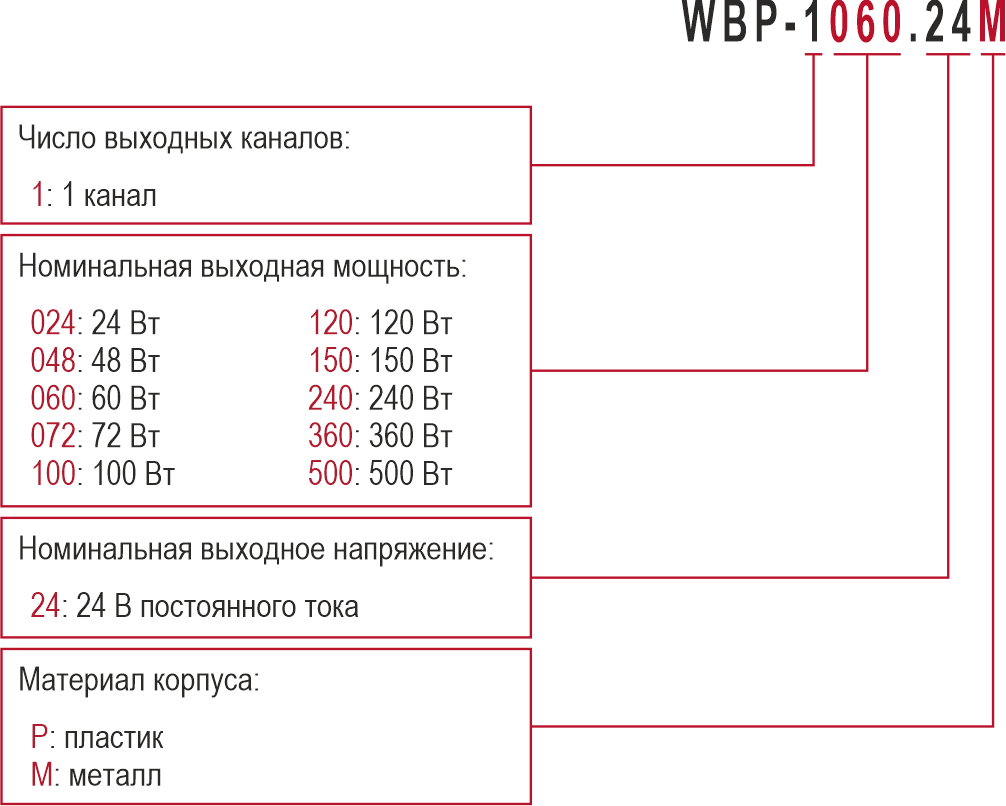

Структура условного обозначения промышленных блоков питания KIPPRIBOR серии WBP:

Структура условного обозначения импульсного блока питания KIPPRIBOR серии WBP

Например: WBP-1100.24M

Вы заказали одноканальный блок питания, мощностью 100 Вт, с выходным напряжением 24 VDC в металлическом корпусе.
