• KIPPRIBOR AFD-M

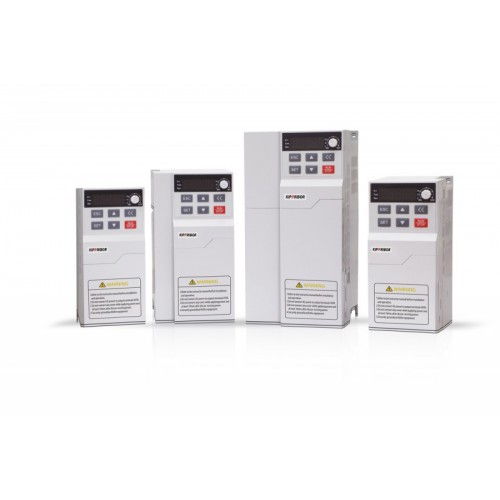

Универсальные миниатюрные преобразователи частоты KIPPRIBOR серии AFD-M

Новая серия AFD-M преобразователей частоты KIPPRIBOR представляет собой линейку миниатюрных устройств начального уровня.

При всем многообразии задач и применений, решаемых с помощью преобразователей частоты, нередко требуется сконструировать привод, отвечающий небольшому числу простых требований:

  1. Плавный пуск и остановка электродвигателя.
  2. Экономия электроэнергии.
  3. Минимизация механических перегрузок и увеличение ресурса механических узлов оборудования.

При таком скромном наборе требований не целесообразно использование более продвинутых ПЧ (серий AFD-L, AFD-E), а применение серии AFD-M является достаточным и экономически оправданным решением, предоставляет абсолютно достаточную базовую функциональность при низкой стоимости.

Серия преобразователей частоты KIPPRIBOR AFD-M представлена модификациями 0,4…4,0 кВт с питанием 220 В и модификациями 0,7…7,5 кВт с питанием 380 В. Предназначена для решения простых задач управления электродвигателем.

Преобразователи частоты KIPPRIBOR серии AFD-М имеют традиционно понятное меню. Оснащены функциями защиты. Настройка ПЧ выполняется с интегрированной панели управления.

Основные особенности преобразователей частоты серии AFD-M

  • Предназначены для простых применений. Обладают простым функционалом и соответствующей ценой
  • Быстрый ввод в эксплуатацию.
    • Минимальный набор параметров. Не требуется программирование для реализации типовых задач управления электроприводом.
    • Удобная панель управления с легко читаемым дисплеем.
    • Информационная табличка со списком параметров, необходимых для простого запуска, находится на внутренней стороне крышки ПЧ.
  • Продуманная конструкция корпуса
    • Очень компактное исполнение позволяет экономить монтажный объем шкафа.
    • Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность.
  • Функциональность
    • Скалярный режим управления.
    • Интерфейс RS485
    • ПИ-регулятор.
    • Встроенный ПЛК
    • Возможность предварительной установки 7 скоростей
    • Диапазон выходной частоты 0…600 Гц.
    • Глубина регулирования 1:100.
  • Безопасность и надежность.
    • Тестирование всех ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию.
    • Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке
    • Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций.

Технические характеристики преобразователей частоты KIPPRIBOR серии AFD-M

Общие технические характеристики

Параметр

Значение

Модификации AFD-Mххх.21B

Модификации AFD-Mххх.43B

Напряжение питания

200…240 VAC

330…440 VAC

Диапазон выходного напряжения

0…240 VAC

0…440 VAC

Диапазон выходной частоты

0…600 Гц

Диапазон несущей частоты

2,0…8,0 кГц

Основные технические характеристики

Модификация

Номинальная мощность подключаемого двигателя

Номинальный выходной ток

Модификации с напряжением питания 220 VAC

AFD-M004.21B

0,4 кВт

3 А

AFD-M007.21B

0,7 кВт

5 А

AFD-M015.21B

1,5 кВт

7,5 А

AFD-M022.21B

2,2 кВт

10 А

AFD-M030.21B

3,0 кВт

14 А

AFD-M040.21B

4,0 кВт

16,5 А

Модификации с напряжением питания 380 VAC

AFD-M007.43B

0,7 кВт

2,5 А

AFD-M015.43B

1,5 кВт

4,5 А

AFD-M022.43B

2,2 кВт

5,5 А

AFD-M040.43B

4,0 кВт

9,5 А

AFD-M055.43B

5,5 кВт

13 А

AFD-M075.43B

7,5 кВт

17 А

Характеристики входов/выходов преобразователей частоты KIPPRIBOR AFD-M

Предустановленные входы/выходы

Входы/выходы

Описание

Дискретные входы

4 дискретных входа (Х1…Х4): Программируемые (19 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа;

Дискретные выходы

1 релейный выход (ТА-ТС): Программируемый (10 функций); SPST, 1 А / 250 VAC; 1 транзисторный выход (ОС): Программируемый (10 функций); 24 VDC / 50 мА;

Аналоговые входы

1 аналоговый вход 0…10 В / 0…20 мА (AI); Тип сигнала устанавливается переключателем «V-A». Входное сопротивление: в режиме 0…20 мА - 500 Ом, в режиме 0…10 В – 1 МОм.

Аналоговые выходы

1 аналоговый выход (AO): Выходной сигнал: 0…10 В.

Параметры управления преобразователей частоты KIPPRIBOR AFD-M

Параметр

Описание

Режим управления

U/f-режим (вольт-частотный (скалярный) режим управления)

Глубина регулирования

1:100

Перегрузочная способность

110 % - длительное время; 150 % - в течение 60 сек.; 180 % - в течение 2 сек.

Дискретность здания частоты

При цифровом задании - 0,01 Гц; при аналоговом задании – 0,1 % от верхнего предела частоты

Точность задания частоты

При цифровом задании - 0,1% от установленной частоты; при аналоговом задании – 0,1 % от верхнего предела частоты

Удержание постоянным током

Обеспечивает эффективную остановку и удержание вала электродвигателя за счёт подачи постоянного напряжения на его обмотки

Ограничение тока и напряжения

Автоматический контроль и ограничение выходного тока и напряжения не зависимо от режима работы.

Компенсация пониженного напряжения

Поддерживает стабильность работы при пониженном напряжении питающей сети

Время разгона/торможения

0,01…600 сек

Стартовый момент

200 % при нулевой скорости

Удержание постоянным током

Обеспечивает эффективную остановку и удержание вала электродвигателя за счёт подачи постоянного напряжения на его обмотки

Типовые функции преобразователей частоты KIPPRIBOR AFD-M

Параметр

Описание

Коммуникационный интерфейс RS-485

Используется для связи по протоколу MODBUS

Предустановленные мульти-скорости

До 7 предустановленных мульти-скоростей

Встроенный ПИ-регулятор

Используется для автоматического поддержания скорости.

Встроенный ПЛК

Позволяет организовать программы автоматического управления электродвигателем, с использованием 7-и предустановленных мульти-скоростей и 5 настроек режима ПЛК

Функции повышения стабильности работы

Автоматический контроль и ограничение выходного тока и напряжения не зависимо от режима работы. Компенсация пониженного напряжения для стабильности работы при пониженном напряжении питающей сети.

Специальные и защитные функции преобразователей частоты KIPPRIBOR AFD-M

Параметр

Описание

Обнаружение неисправности в компонентах ПЧ

Ошибка EEPROM

Защита со стороны источника питания

Защита от пониженного напряжения

Защиты во время работы

Защита от перегрузки по току, защита от перегрузки по напряжению. Защита ПЧ от перегрева, защита ПЧ от короткого замыкания

Условия эксплуатации преобразователей частоты KIPPRIBOR AFD-М

Параметр

Описание

Место установки

Сухие отапливаемые помещения, исключающие попадания прямых солнечных лучей, без соляного и масляного тумана, токопроводящей пыли, защищающие ПЧ от атмосферных осадков

Температура эксплуатации

-10…+45 °C

Влажность

≤ 90 %, без образования конденсата

Степень защиты

IP20

Высота над уровнем моря

≤1000 м

Тип охлаждения

Встроенный вентилятор (кроме модели AFD-M004.21B)

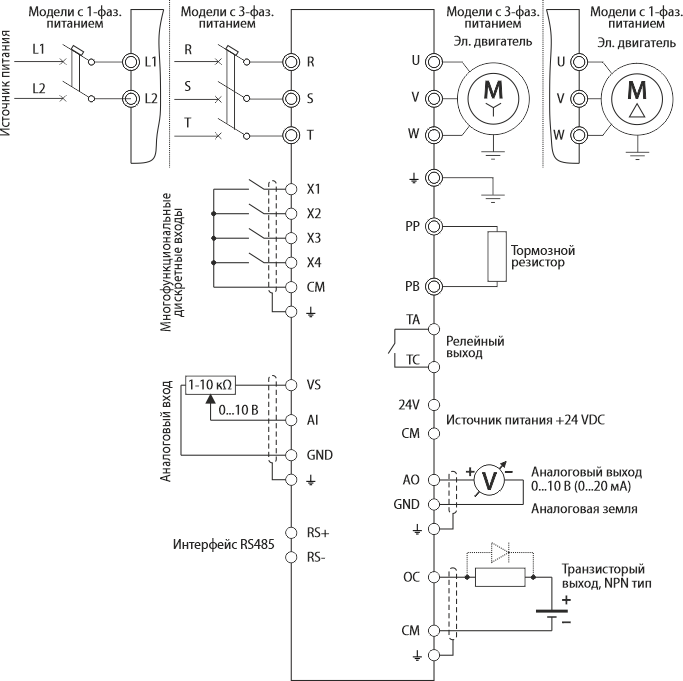

Общая схема подключения преобразователей частоты KIPPRIBOR серии AFD-M

Схема подключения частотного преобразователя KIPPRIBOR серии AFD-M

Схема подключения частотного преобразователя KIPPRIBOR серии AFD-M

Габаритные, установочные размеры и вес преобразователей частоты KIPPRIBOR серии AFD-M

Тип корпуса преобразователей частоты AFD-M

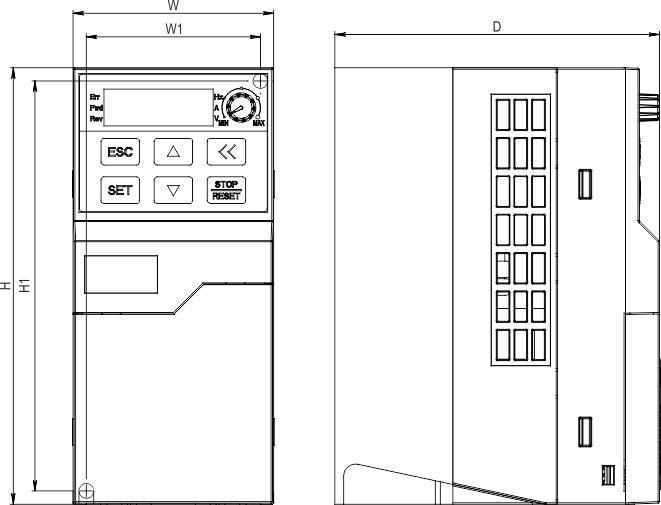

Корпус 1 типа, габарит 1

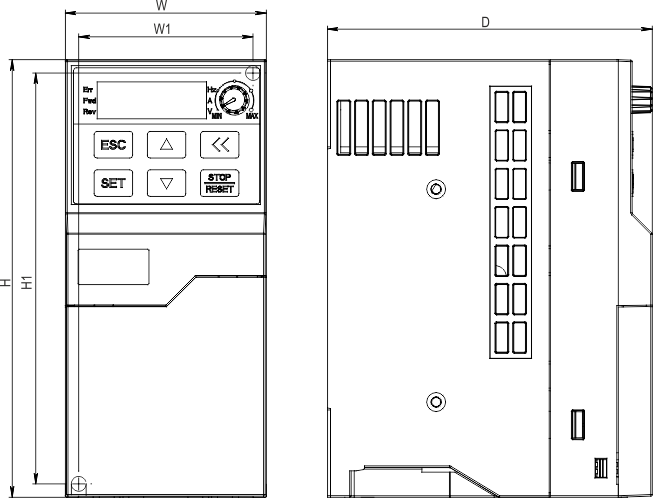

Корпус 2 типа, габарит 1

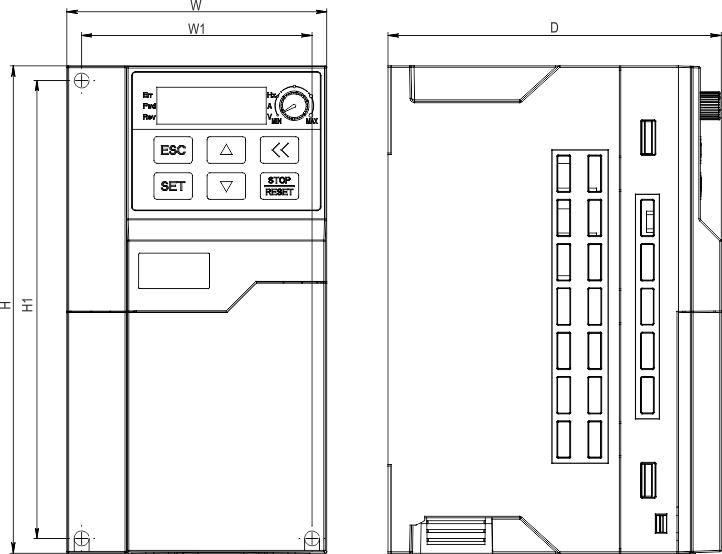

Корпус 3 типа, габарит 2

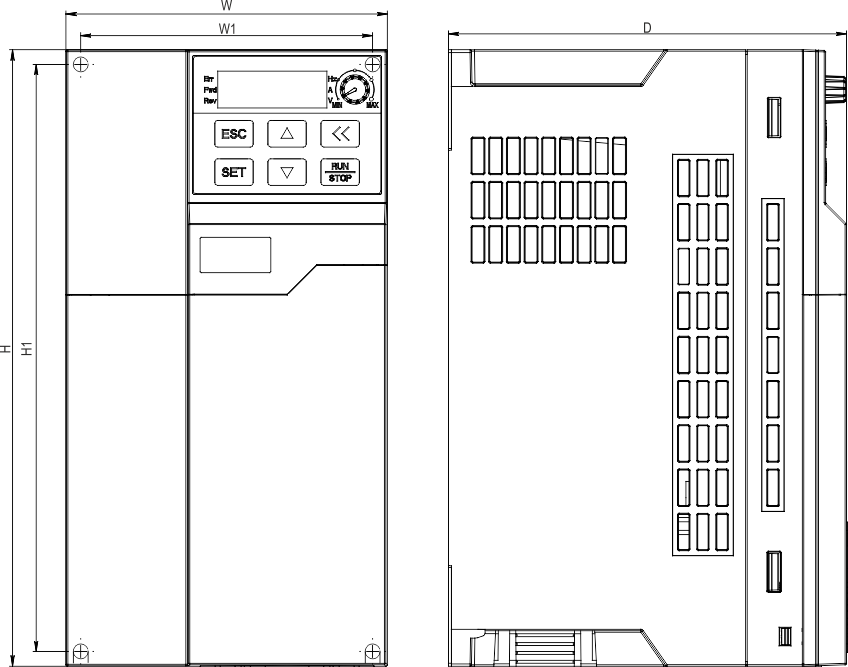

Корпус 3 типа, габарит 3

Габаритные размеры и вес преобразователей частоты AFD-M

Модификация

Габарит корпуса

H

W

D

H1

W1

Крепёжный винт

Вес ПЧ

Модели с однофазным питанием

AFD-M004.21B

Габарит 1

148

68

110

139

59

M4

0,85

AFD-M007.21B

0,95

AFD-M015.21B

0,95

AFD-M022.21B

Габарит 2

165

88

113

155

78

1,35

AFD-M030.21B

1,35

AFD-M040.21B

Габарит 3

209

109

135

199

99

2,15

Модели с трехфазным питанием

AFD-M007.43B

Габарит 1

148

68

110

139

59

M4

0,95

AFD-M015.43B

0,95

AFD-M022.43B

Габарит 2

165

88

113

155

78

1,35

AFD-M040.43B

1,35

AFD-M055.43B

Габарит 3

209

109

135

199

99

2,15

AFD-M075.43B

2,15

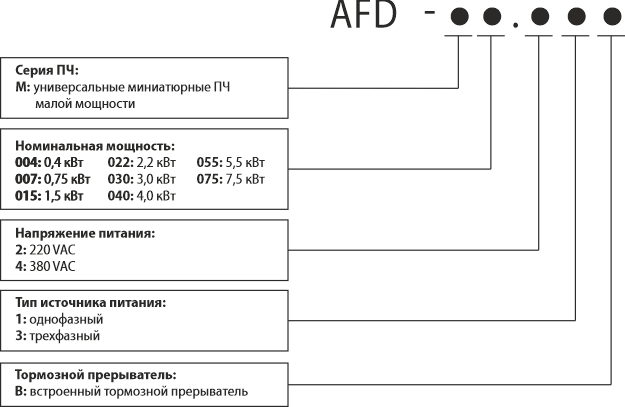

Структура условного обозначения и комплект поставки преобразователей частоты AFD-M:

Пример обозначения: AFD-М022.43B – универсальный миниатюрный преобразователь частоты, номинальная мощность подключаемого двигателя 2,2 кВт, напряжение питания 380 VAC, встроенный тормозной прерыватель

Комплект поставки преобразователей частоты KIPPRIBOR AFD-М:

  • Преобразователь частоты – 1 шт,
  • Руководство по эксплуатации - 1 шт,
  • Паспорт и гарантийный талон – 1 шт.
