• IFM PN2294 Датчик давления

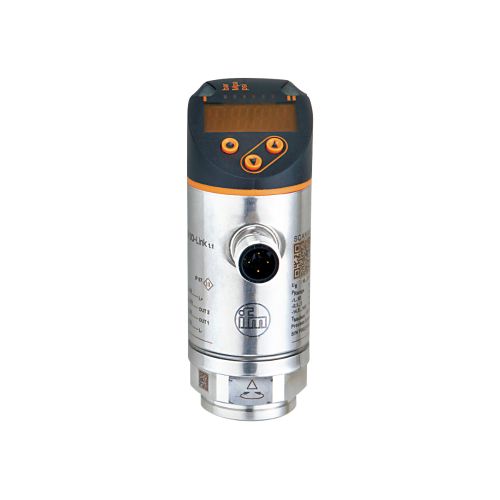

Датчик давления с дисплеем IFM PN2294.

  • Два коммутационных выхода, один из них программируемый как IO-Link и один как аналоговый выход
  • Программируемый красно/зеленый дисплей для точной идентификации допустимого диапазона
  • Корпус с шарнирным поворотным механизмом
  • Долговременная стабильность благодаря высокой защите от перегрузок
  • Прочное исполнение для применения в сложных условиях эксплуатации

Назначение датчика

Измерение текущего давления в системе с отображением на дисплее и передача данных о процессе через IO-Link.

Параметры выходов

OUT1 (контакт 4) - Переключаемый сигнал для предельного значения давления в системе
- Связь через IO-Link
OUT2 (контакт 2) - Переключаемый сигнал для предельного значения давления в системе
- Аналоговый сигнал 4..20mA / 0..10V

Коммутационная функция

Выход датчика PN2294 (OUTx) переключается при давлении выше или ниже установленных предельных значений (SPx, rPx)

При настройке прибора можно выбрать следующие варианты функции коммутации:

Функция гистерезиса

  • Функция гистерезиса / нормально открытый: [OUx] = [Hno]
  • Функция гистерезиса / нормально закрытый: [OUx] = [Hnc]

Сначала задайте точку срабатывания (SPx), затем точку сброса (rPx). Установленный гистерезис остается действительным, даже если SPx снова изменяется

Функция окна

  • Функция окна / нормально открытый: [OUx] = [Fno]
  • Функция окна / нормально закрытый: [OUx] = [Fnc]

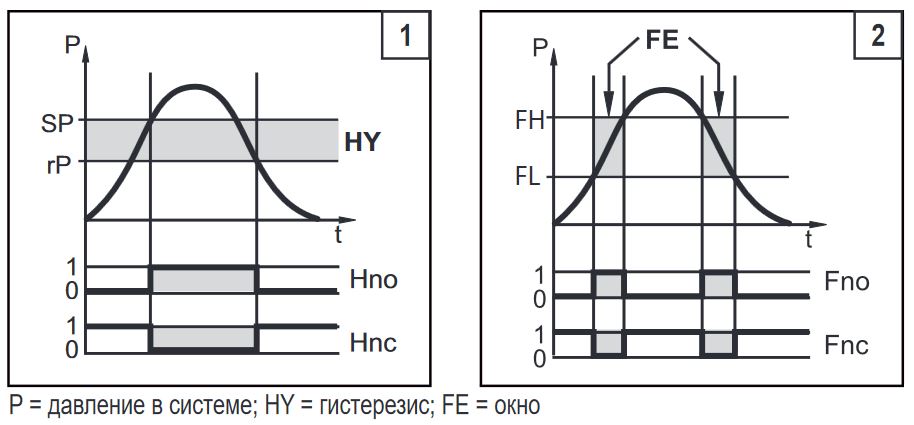

Ширина окна может быть установлена с помощью разницы между FHx и FLx. FHx = верхний порог, FLx = нижний порог.

При настройке функции окна точка включения и точка сброса имеют фиксированный гистерезис 0,25 % от верхнего предела диапазона измерений.

Характеристики
Выходной сигнал коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
Диапазон измерения
-1...10 bar -14,6...145 psi -100...1000 kPa -0,1...1 MPa
Подключение к процессу резьбовое соединение 1/4" NPT внутренняя резьба
Приложение
Особенности позолоченные контакты
Измерительный элемент керамическая емкостная ячейка для измерения давления
Применение для общепромышленного применения
Среда Жидкие или газообразные среды
Температура измеряемой среды [°C] -25...80
Мин. разрывное давление
150 bar 2175 psi 15 MPa
Предел прочности по давлению
75 bar 1087 psi 7,5 Mpa
Устойчивость к вакууму [mbar] -1000
Тип давления относительное давление; вакуум
MAWP (для применения в соответствии с CRN)
50 bar 725 psi 5 MPa
Электронные данные
Рабочее напряжение [V] 18...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] < 35
Мин. сопротивление изоляции [MΩ] 100; (500 V DC)
Класс защиты III
Защита от переполюсовки да
Время задержки включения питания [s] 0,3
Встроенный "Watchdog" да
Входы/выходы
Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов 2
Выходной сигнал коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
Электрическое исполнение PNP/NPN
Количество цифровых выходов 2
Функция выходного сигнала нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V] 2
Постоянный ток нагрузки коммутационного выхода DC [mA] 250
Частота переключения DC [Hz] < 500
Количество аналоговых выходов 1
Аналоговый выход по току [mA] 4...20; (масштабируемый 1:5)
Наиб.нагрузка [Ω] 500
Аналоговый выход по напряжению [V] 0...10; (масштабируемый 1:5)
Мин. сопротивление нагрузки [Ω] 2000
Защита от короткого замыкания да
Тип защиты от короткого замыкания тактовый
Защита от перегрузок по току да
Диапазон измерения/настройки
Диапазон измерения
-1...10 bar -14,6...145 psi -100...1000 kPa -0,1...1 MPa
Aналоговая пусковая точка
-1...8 bar -14,6...116 psi -0,1...0,8 MPa
Aналоговая конечная точка
1...10 bar 14,6...145 psi 0,1...1 MPa
Factory setting / CMPT = 2
Точка срабатывания SP
-0,94...10 bar -13,6...145 psi -0,094...1 MPa
Точка сброса rP
-0,98...9,96 bar -14,2...144,4 psi -0,098...0,996 MPa
Мин. разница между SP и rP
0,06 bar 0,6 psi 0,006 MPa
С шагом в
0,02 bar 0,2 psi 0,002 MPa
Status_B High Resolution / CMPT = 3
Точка срабатывания SP
-0,94...10 bar -13,6...145 psi -0,094...1 MPa
Точка сброса rP
-0,98...9,96 bar -14,2...144,4 psi -0,098...0,996 MPa
Мин. разница между SP и rP
0,06 bar 0,6 psi 0,005 MPa
С шагом в
0,01 bar 0,1 psi 0,001 MPa
Точность/ погрешность
Примечания о точности / отклонении погрешность точки переключения, погрешность линейности по DNV GL: < ± 1%: < ± 1%
Погрешность точки переключения [% диапазона] < ± 0,4; (Turn down 1:1)
Повторяемость [% диапазона] < ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1)
Отклонение от характеристики [% диапазона] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона] < ± 0,1; (Turn down 1:1)
Долговременная стабильность [% диапазона] < ± 0,05; (Turn down 1:1; за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] < ± 0,2; (-0...80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K] < ± 0,2; (-0...80 °C)
Время реакции
Время отклика [ms] < 1,5
Программируемое время задержки dS, dr [s] 0...50
Демпфирование коммутационного выхода dAP [s] 0...4
Демпфирование аналогового выхода dAA [s] 0...4
Макс. время реакции аналогового выхода [ms] 3
Программное обеспечение / Программирование
Выбор параметров гистерезис / окно; нормально открытый / нормально закрытый; задержка при включении / выключении; Демпфирование; Дисплей; токовый выход / выход по напряжению
Интерфейсы
Коммуникационный интерфейс IO-Link
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
SIO режим да
Нужный тип порта A; (wenn PIN 2 nicht verbunden: B)
Поддерживаемые DeviceID
Режим работы ID прибора
Factory setting / CMPT = 2 473
Status_B High Resolution / CMPT = 3 989
Factory setting / CMPT = 2
Профили Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Миним.время рабочего цикла [ms] 2,3
IO-Link разрешение давления [bar] 0,01
Рабочие данные IO-Link (циклические)
Функция длина бита
давление 14
бинарная информация о переключении 2
IO-Link функции (ациклические) специфичный для приложения тег
Status_B High Resolution / CMPT = 3
Профили Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Миним.время рабочего цикла [ms] 3
IO-Link разрешение давления [bar] 0,005
Рабочие данные IO-Link (циклические)
Функция длина бита
давление 16
состоянием прибора 4
бинарная информация о переключении 2
IO-Link функции (ациклические) специфичный для приложения тег
Условия эксплуатации
Температура окружающей среды [°C] -25...80
Температура хранения [°C] -40...100
Степень защиты IP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 г (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 г (10...2000 Hz)
MTTF [годы] 138
Сертификат UL
Регистрационный номер UL J012
Директива по оборудованию под давлением Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g] 223,5
Материал нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Материалы корпуса в контакте с изм. средой нерж. сталь (1.4404 / 316L); Al2O3 (96 %; керамика); FKM
Мин. кол-во циклов давления 100 миллионов
Момент затяжки [Nm] > 50; (В зависимости от смазки, уплотнения и оценки давления)
Подключение к процессу резьбовое соединение 1/4" NPT внутренняя резьба
Встроенный ограничитель нет (можно модифицировать)
Дисплеи/Элементы управления
Дисплей Дисплей 3 x светодиод, зелёный (bar, psi, MPa)
Состояние выхода 2 x светодиод, жёлтый
Измеренные значения буквенно-цифровой дисплей, красный/зеленый 4-значный
Примечания
Упаковочная величина 1 шт.
электрическое подключение
Соединение Разъем: 1 x M12; Контакты: позолоченый


IFM PN2294 Датчик давления
