Новый датчик температуры «врёт»!?

16.02.2021

В этой статье мы рассмотрим некоторые проблемы, которые возникают при замене вышедшего из строя терморегулятора или датчика температуры.

Примеры аварийных и информационных сообщений :

Короткое замыкание термометра сопротивления;
Обрыв датчика;
Измеренное значение температуры ниже диапазона измерения датчика.

Для начала пара терминов!

Терморегулятор (вторичный прибор) работает в паре с датчиком температуры (первичным преобразователем). Функции, которые они выполняют, следуют из их названий:

Терморегулятор отображает измеренную температуры и подаёт управляющие сигналы на исполнительное устройство (контактор, твердотельное реле, устройства сигнализации и др.).

Датчик температуры преобразует измеренную температуру в некоторую физическую величину (термоЭДС для термопар ТП, электрическое сопротивление для термососпротивлений ТС). Эта зависимость и определяет тип датчика или его номинальную статическую характеристику (НСХ).

Выйти из строя может как датчик, так и регулятор, но менять всю схему нет необходимости. При этом иногда найти оригинальный датчик или терморегулятор невозможно, или срок его изготовления слишком велик. Но новый прибор всегда необходимо настраивать перед работой. Для примера используем терморегуляторы 3 производителей:

ОВЕН ТРМ1-Д.У.Р;
Термодат-10М7-Р4;
Autonics TC4SP-14R.

Все регуляторы взяты просто «из коробки» со склада и в начале наших опытов имеют заводские настройки.

Будем использовать датчики: медное термосопротивление ДТС014-50М.В3.25/0,2 и термопары ДТПL011-0,5/0,2.

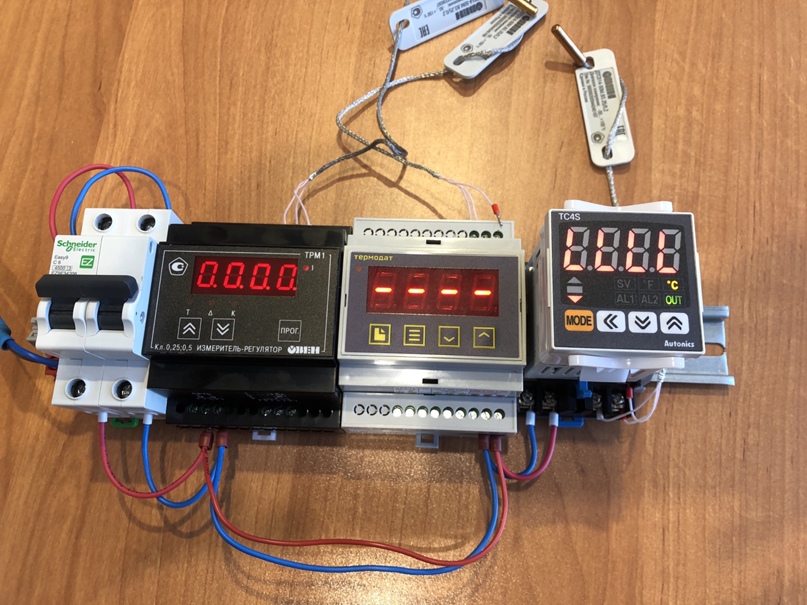

Первое включение. Без датчиков.

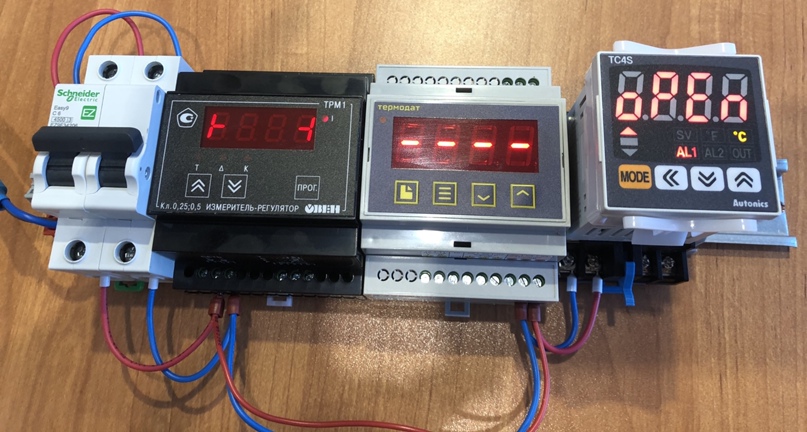

Сообщение «Обрыв датчика»

Современные регуляторы способны определять как обрыв (отсутствие датчика) на измерительном входе, так и короткое замыкание датчика. При этом кроме выдачи сообщения о неисправности на дисплей, регулятор переводит выход в безопасное состояние (ВЫКЛ, ВКЛ или заданный уровень выходной мощности). В каком состоянии должен оказаться выход, при обрыве датчика, задаётся программно в настройках регулятора.

Но «аварийные» сообщения на дисплее хоть и являются нештатным режимом для регулятора, но они не так страшны, как неверно вычисленная температура! Т.к. ошибка с настройками прибора или неверное подключение датчика, могу привести к перегреву печи и выходу её из строя или, например, к разморозке холодильной камеры и порче продуктов.

Второе включение. Подключили датчики.

К ТРМ1 и Термодату подключим термосопротивление 50М, а к Autonics термопару ТХК(L).

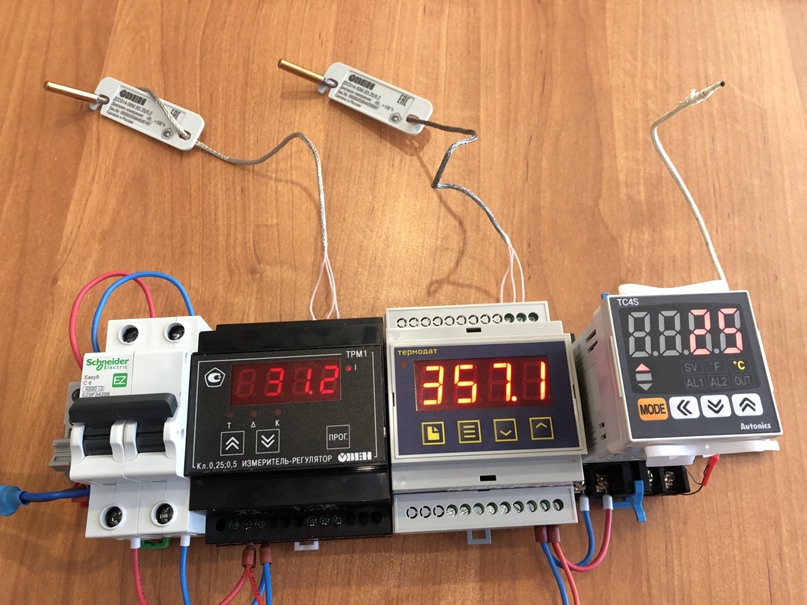

Включение с новым датчиком и "заводскими" настройками.

На приборах появились значения измеренной температуры, но при этом они только на TC4S значение температуры близко к реальной комнатной температуре, но всё же немного выше, к тому же ТРМ1 и Термодат не реагирую на нагрев датчика.

Хоть приборы и имеют универсальный вход к которому можно подключать различные типы датчиков, самостоятельно определить его они не могут. Поэтому нам потребуется выбрать необходимый нам датчик в настройках прибора.

По умолчанию приборы настроены на термопары. ТРМ1 на ТХК(L), Термодат и Autonics на ТХА(К).

Меняем тип датчика в настройках прибора:

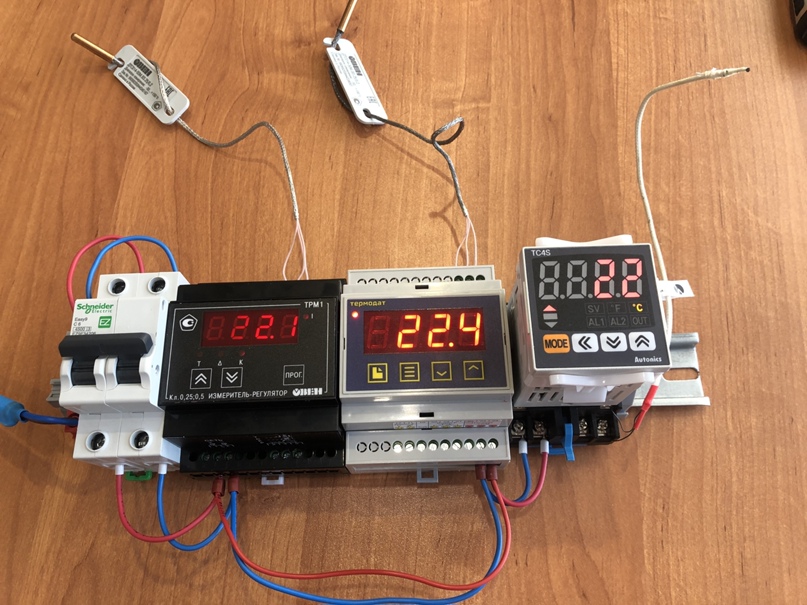

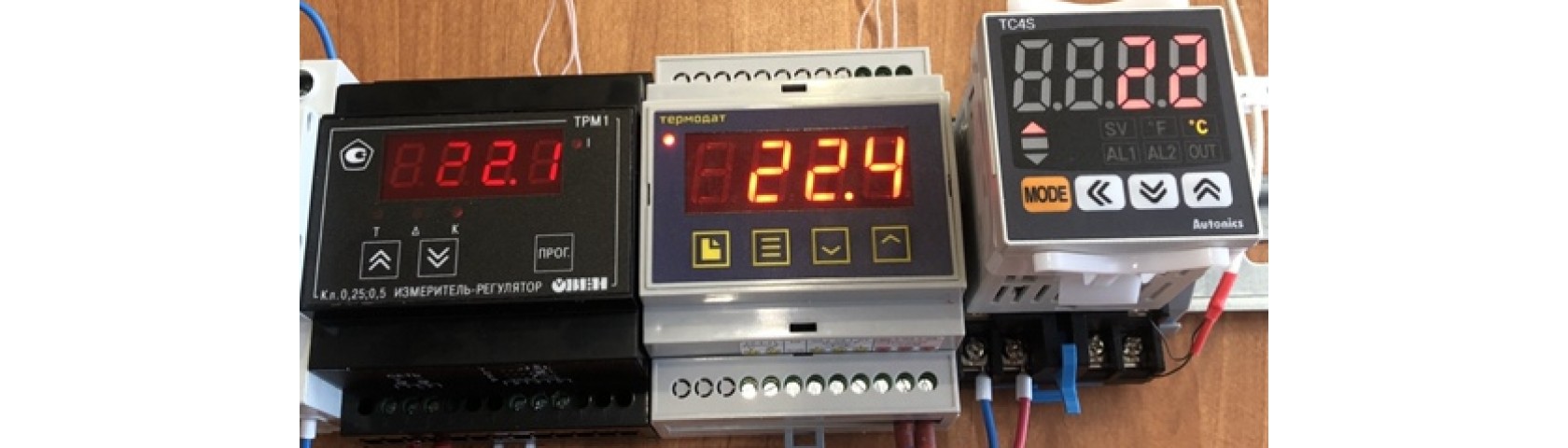

Температура на всех приборах примерно одинаковая (в пределах погрешности датчиков).

В результате. Для корректной работы терморегулятора нам необходимо:

Ознакомится с руководство по эксплуатации (РЭ) терморегулятора (типами датчиков, схемой подключения и структурой меню);
Определить НСХ датчика;
Подключить датчик согласно схеме указанной в РЭ терморегулятора или на корпусе прибора;
Выбрать в настройках прибора тип датчика, который к нему подключен.

При настройке регулятора желательно принудительно отключить исполнительный механизм! Т.к. в момент смены датчика или конфигурировании прибора, могут меняться измениться вторичные настройки, такие как уставка, гистерезис, или как мы видели на фото ранее величина вычисленной температуры совершенно не соответствует действительности.
