ОВЕН ТРМ500-Щ2.5А (Россия) или Autonics TC4S-14R (Южная Корея).

• 02.02.2021

Из всего ассортимента терморегуляторов, представленных на нашем сайте, сегодня сосредоточим внимание на двух популярных моделях:

Оба регулятора широко применяются в электропечах, экструдерах, сушилках и даже системах вентиляции и отопления. Они схожи по функциональным возможностям, хотя каждый имеет ряд особенностей о которых сейчас и расскажем.

Корпус

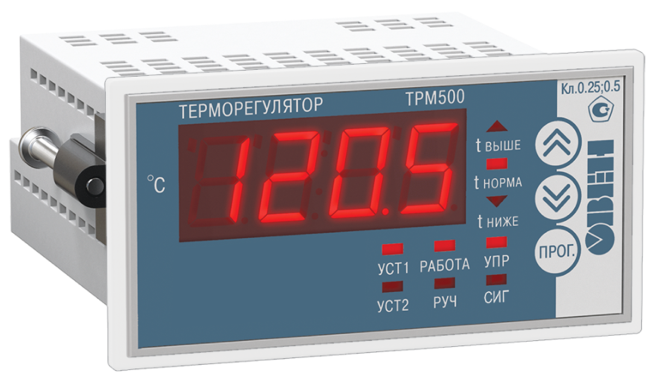

У ТРМ500 фактически один размер корпуса — Щ2 - 96x48 мм.

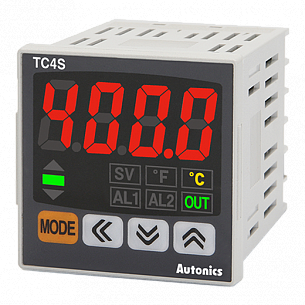

Контроллеры температуры Автоникс серии TC4 могут быть в разном корпусе:

• TC4S - 48x48 мм.
• TC4SP - 48x48 мм с колодкой.
• TC4Y - 72x36 мм.
• TC4M - 72x72 мм.
• TC4H - 48x96 мм.
• TC4W - 96x48 мм.
• TC4L - 96x96 мм.

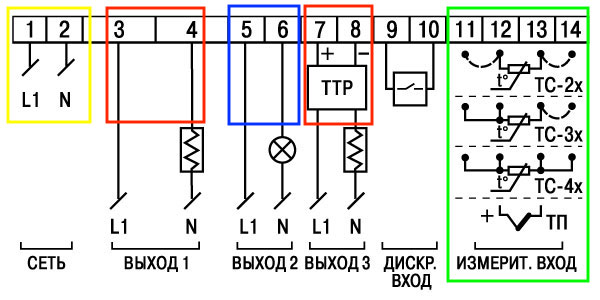

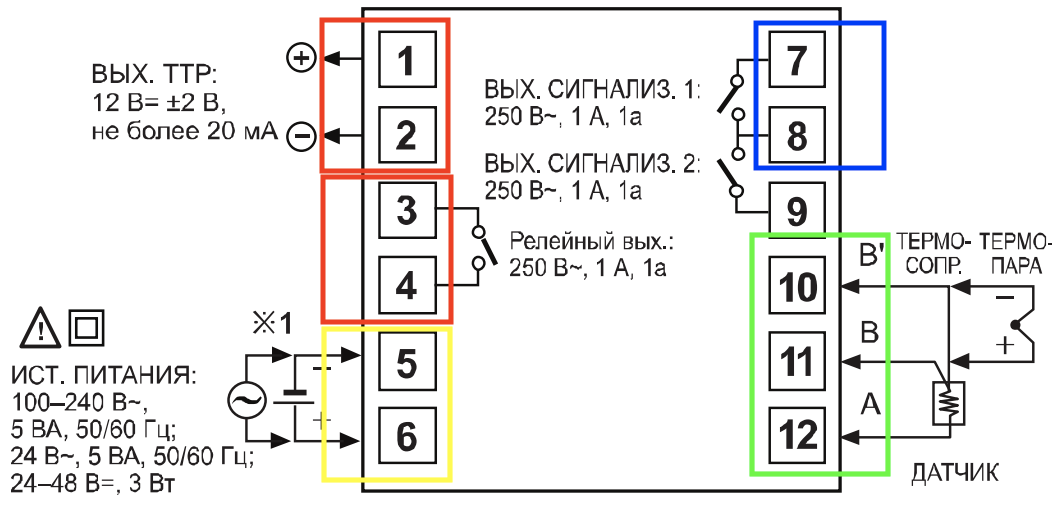

Схемы подключения

Оба терморегулятора имеют практически одинаковую схему подключения и широкий диапазон переменного напряжения питания. При этом, у ТРМ500 он немного шире (96…264V ОВЕНа против 100…240V у Autonics). У серии TC4 есть модификация с питанием =24В.

Входы

Измерительный вход TC4S также уступает ТРМ500 в универсальности типов подключаемых датчиков. Autonics TC поддерживает только самые распространенные датчики температуры - 2 термосопротивления (Pt100, Cu50) и 3 термопары (K, J, L).

Компания ОВЕН же добавила в ТРМ500 31 вид датчиков, есть возможность подключить 4-х проводные датчики (со всеми можно ознакомится на нашем сайте ).

При этом оба регулятора не работают с нормированными аналоговыми сигналами, такими как 4-20 мА или 0-10В, что сужает сферу их применения. Но это было сделано для удешевления приборов. И если необходим регулятор, который поддерживает данные сигналы, мы можем предложить ПИД-регуляторы Delta Electronics DT3.

Выходы

Оба прибора имеют по 3 выхода:

• 2 регулирующих (какой выход использовать для поддержания температуры выбирается программно в настройках регулятора): 1 релейный (для включения силового контактора, реле и т.п.) и 1 импульсный для управления твердотельным реле (ТТР) методом широтно-импульсной модуляции (ШИМ), о которой расскажем в следующей статье.
• 1 релейный аварийный (сигнализирующий) выход.

Дисплей

Индикация и органы управления данных регуляторов практически идентичны. У обоих яркий 4-разрядный дисплей, на котором отображается текущая (измеренная) температура. Т.к. эти регуляторы имеют только 1 дисплей (модификации ТРМ500-Щ2.30А и ТРМ500-Щ2.Wi-Fi имеют два дисплея), для перехода к просмотру и смены уставки (заданной температуры) на обоих приборах достаточно нажать на кнопку с символом стрелки «Вверх» или «Вниз». После установки температуры, регуляторы переходят в рабочий режим.
